2 升壓轉換器外部偏置要求

為了確定支持外部偏置的要求，有必要分析這些升壓轉換器的控制策略。根據主要控制策略的不同，中壓升壓轉換器（輸出電壓 7V 以上）可分為三種控制策略。

第一種是固定頻率控制 (PWM)，一種相對簡單且常用的控制策略。使用這種控制策略的器件包括 TPS61175、TPS61178 等。

第二種是準恒定頻率控制或恒定導通或關斷時間 (COT) 控制。恒定關斷時間控制器件將根據輸入電壓和輸出電壓計算關斷時間 T_off，以使頻率基本保持恒定。使用這種控制策略的器件包括 TPS61089、TPS61372 等。

第三種類型是脈沖頻率調制控制 (PFM)。使用 PFM 的器件較少，包括 TPS61096a 和 TPS61040。

對于 COT 控制，該器件需要對輸入電壓進行采樣以計算 T_off 或 T_on。還可以通過兩種方法對輸入電壓進行采樣：

對 VIN 引腳電壓進行直接采樣
對 SW 引腳的平均電壓進行采樣，該電壓幾乎與 Vin 相同。

衍生過程如下：

SW 在 CCM 和 DCM 中的電壓波形如圖 2-1 所示。

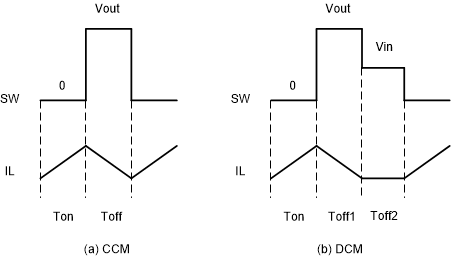

圖 2-1 CCM 和 DCM 中的升壓 SW 電壓波形

對于 CCM，SW 引腳的平均電壓通過Equation1 計算得出：

Equation1.

\bar{V_{S W}} = \frac{T_{o n} ? 0 + T_{o f f} ? V_{o u t}}{T_{s}} = \frac{(1 - D) ? T_{s} ? \frac{V_{i n}}{(1 - D)}}{T_{s}} = V_{i n}

其中

D 是開關占空比
T_S 為開關周期

對于 DCM，T_on 和 T_off1 通過Equation2 確定：

Equation2.

T_{o n} = \frac{L ? I_{p e a k}}{V_{i n}} ： T_{o f f 1} = \frac{L ? I_{p e a k}}{{V_{o u t} - V}_{i n}}

其中

L 是功率電感器的電感
I_peak 是電感器的峰值電流

SW 引腳的平均電壓通過Equation3 計算得出：

Equation3.

\bar{V_{S W}} = \frac{T_{o n} ? 0 + T_{o f f 1} ? V_{o u t} + T_{o f f 2} ? V_{i n}}{T_{o n} + T_{o f f 1} + T_{o f f 2}} = \frac{T_{o f f 1} ? V_{o u t} + T_{o f f 2} ? V_{i n}}{T_{o f f 1} ? \frac{V_{o u t}}{V_{i n}} + T_{o f f 2}} = V_{i n}

請注意，該器件需要對 SW 引腳的電壓進行采樣以計算適當?shù)?T_off 和 T_on。對于外部偏置應用，如果器件對 VIN 引腳電壓信號 Vin 進行采樣，升壓轉換器將不會按需工作。例如，TPS61087 的工作頻率將隨著 CCM 中輸入電壓的增加而增加。這是因為 T_off 不會隨外部偏置而變化，而所需的占空比隨著輸入電壓的上升而降低，因此 T_on 會減小。因此，外部偏置的第一個也是非常重要的要求是，如果使用 COT 控制策略，升壓轉換器必須對功率 Vin 進行采樣，以計算 T_off 和 T_on。

第二個要求是升壓轉換器沒有負載斷開功能或在實際應用中沒有使用該功能。以 TPS61372 為例。它集成了一個與高側 MOSFET 串聯的 P 溝道 MOSFET。如果功率 Vin 為高電平，則輸出側隔離式 PMOS 的源電壓為高電平。器件可能無法產生足夠高的柵極電壓，如果信號 Vin 為低電平，PMOS 將不會關閉。另外，信號 Vin 可能會被采樣來確定隔離 MOSFET 的驅動信號，所以當輸出側短路時可能會帶來異常行為。因此，不建議將那些集成隔離 MOSFET 的器件用于外部偏置應用。

第三個要求是電源序列。應在信號 Vin 之前提供電源 Vin 以對輸出電容器進行預充電。對于 TPS61288 和 TPS61089 等一些器件，如果稍后提供電源 Vin，啟動會失敗，輸入側會短路。這是因為器件在啟動前就已經工作，由于電源 Vin 為 0V，器件的誤差放大器會產生過大的 EA 輸出電壓。這會使 T_on 幾乎是無窮的。圖 2-2 和圖 2-3 顯示了 TLV61046a 的不同啟動波形。在圖 2-2 中，先提供電源 Vin，然后提供信號 Vin；先提供信號 Vin，然后提供電源 Vin，如圖 2-3 所示。很明顯，啟動的浪涌電流要大得多，即使稍后可以在外部偏置應用中提供電源 Vin，軟啟動功能也會丟失。

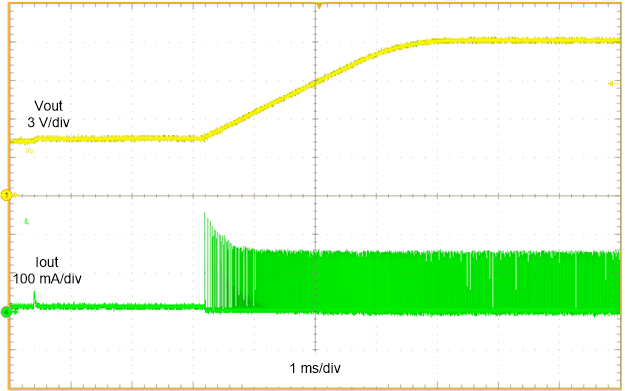

圖 2-2 TLV61046a 電源 Vin = 信號 Vin = 5V，Vo = 12V，Io = 10mA，首先提供電源 Vin

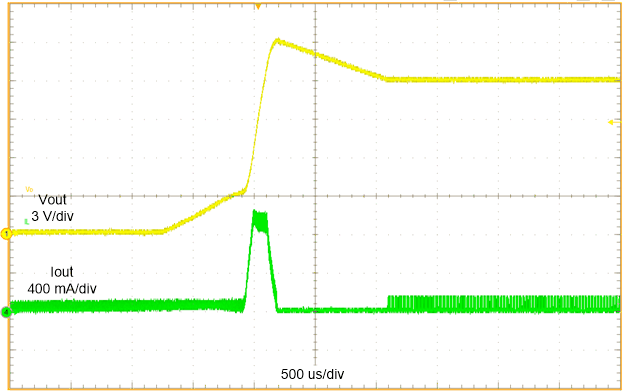

圖 2-3 TLV61046a 電源 Vin = 信號 Vin = 5V，Vo = 12V，Io = 10mA，首先提供信號 Vin
