ZHCABU7 November 2021 LM5157 , LM5157-Q1 , LM51571-Q1 , LM5158 , LM5158-Q1 , LM51581 , LM51581-Q1
3 實現結果
有關更多測試結果，請參閱 LM5157EVM-BST 用戶指南。

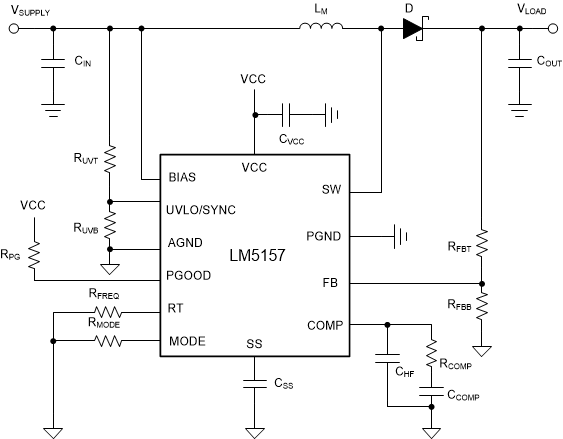

圖 3-1 應用電路
圖 3-2 效率與 IOUT 之間的關系圖 3-4 負載階躍：ILOAD = 0.8A 至 1.6A，VSUPPLY = 6V
圖 3-3 控制環路響應 VSUPPLY = 6V ILOAD= 1.6A
圖 3-5 熱像圖：VSUPPLY = 6V，ILOAD =1.6A

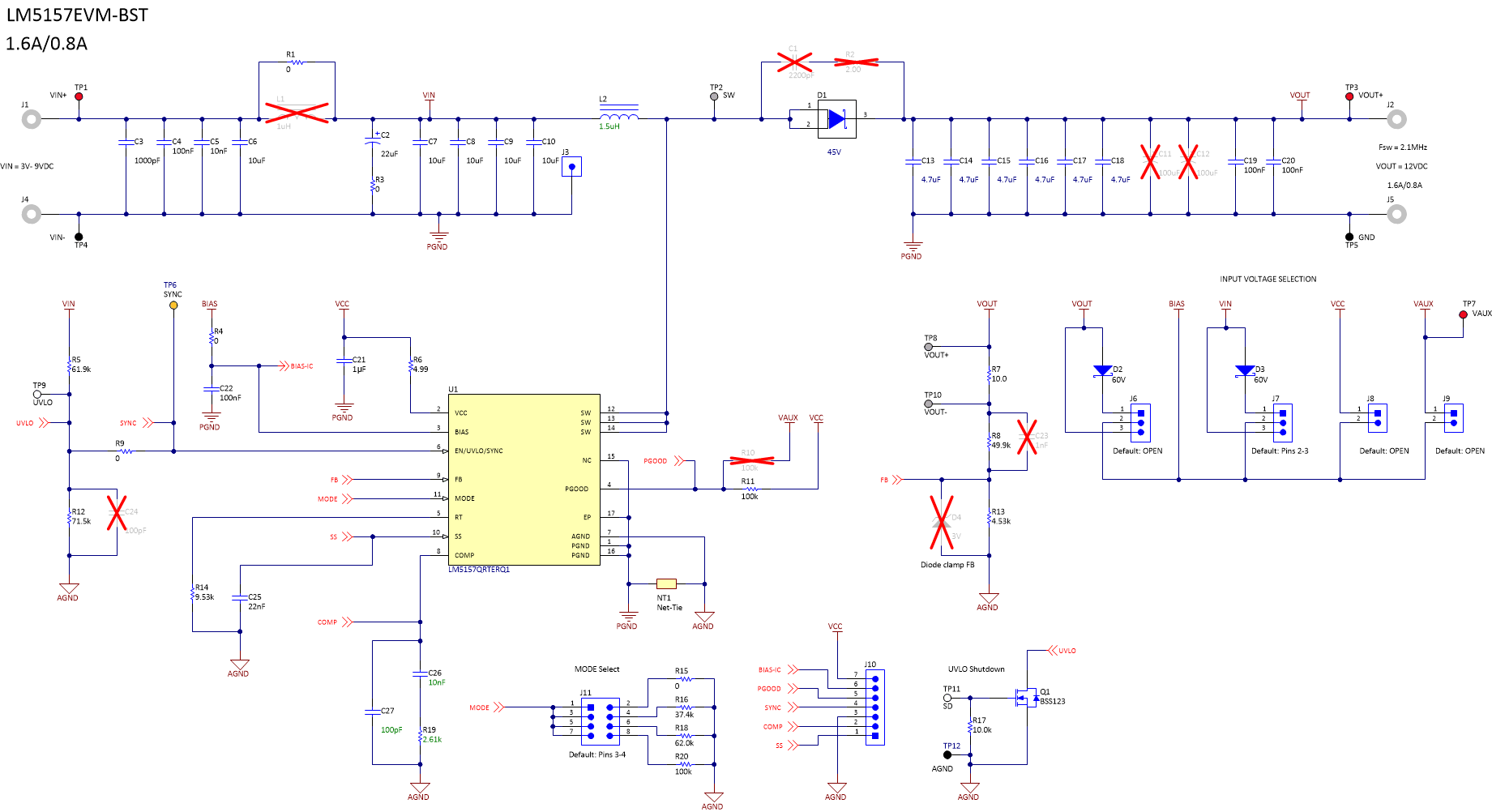

圖 3-6 LM5157EVM-BST 原理圖表 3-1 物料清單
| 參考標識符 | 數量 | 規格 | 制造商 | 器件型號 |
|---|---|---|---|---|
| RT | 1 | 電阻，9.53k，1%，0.1W，AEC-Q200 0 級，0603 | Vishay-Dale | CRCW06039K53FKEA |
| RFBT | 1 | 電阻，49.9k，1%，0.1W，0603 | Yageo America | RC0603FR-0749K9L |
| RFBB | 1 | 電阻，4.53k，1%，0.1W，AEC-Q200 0 級，0603 | Vishay-Dale | CRCW06034K53FKEA |
| LM | 1 | 電感器，屏蔽，復合，1.5μH，14A，0.01052?，AEC-Q200 1 級，SMD | Coilcraft | XEL6030-152MEB |
| COUT1 | 6 | 電容，陶瓷，4.7μF，50V，±10%，X7R，1210 | TDK | C3225X7R1H475K250AB |
| COUT2（大容量） | 2 | 電容，鋁聚合物，100μF，50V，±20%，0.025Ω，AEC-Q200 2 級，D10xL10mm SMD | Chemi-Con | HHXB500ARA101MJA0G |
| CIN1 | 4 | 電容，陶瓷，10μF，50V，±10%，X7R，1210 | MuRata | GRM32ER71H106KA12L |
| CIN2（大容量） | 1 | 電容，鋁，22uF，100V，±20%，1.3Ω，AEC-Q200 2 級，SMD | Panasonic | EEE-FK2A220P |
| D1 | 1 | 二極管，肖特基，45V，10A，AEC-Q101，CFP15 | Nexperia | PMEG045V100EPDAZ |
| RCOMP | 1 | 電阻，2.61kΩ，1%，0.1W，0603 | Yageo America | RC0603FR-072K61L |
| CCOMP | 1 | 電容，陶瓷，0.01μF，50V，±10%，X7R，0603 | Kemet | C0603X103K5RACTU |
| CHF | 1 | 電容，陶瓷，100pF，50V，±5%，C0G/NP0，AEC-Q200 0 級，0603 | TDK | CGA3E2NP01H101J080AA |
| RUVLOT | 1 | 電阻，61.9k，1%，0.1W，AEC-Q200 0 級，0603 | Vishay-Dale | CRCW060361K9FKEA |
| RUVLOB | 1 | 電阻，71.5k，1%，0.1W，AEC-Q200 0 級，0603 | Vishay-Dale | CRCW060371K5FKEA |
| RUVLOS | 1 | 電阻，0，5%，0.1W，0603 | Yageo America | RC0603JR-070RL |
| CSS | 1 | 電容，陶瓷，0.022μF，50V，±10%，X7R，0603 | Kemet | C0603X223K5RACTU |
| RBIAS | 1 | 電阻，0，5%，0.1W，0603 | Yageo America | RC0603JR-070RL |
| CBIAS | 1 | 電容，陶瓷，0.1μF，100V，±10%，X7R，AEC-Q200 1 級，0603 | MuRata | GCJ188R72A104KA01D |
| CVCC | 1 | 電容，陶瓷，1μF，16V，±10%，X7R，AEC-Q200 1 級，0603 | TDK | CGA3E1X7R1C105K080AC |
| RVCC | 1 | 電阻，5.1，5%，0.1W，0603 | Yageo America | RC0603JR-075R1L |
| RPG | 1 | 電阻，100k，1%，0.1W，AEC-Q200 0 級，0603 | Vishay-Dale | CRCW0603100KFKEA |
| RMODE | 1 | 電阻，0，5%，0.1W，0603 | Yageo America | RC0603JR-070RL |
