2 磁篡改檢測

磁篡改檢測

外部磁場可能會影響某些系統中的磁敏元件。示例應用可能包括電表、燃?xì)獗怼㈤T窗傳感器、無繩電動工具和電子智能鎖。為了處理外部磁場篡改系統的問題，可以使用霍爾位置傳感器在外部磁場超出預定義限制時向系統發出警報。該限值的選擇應確保霍爾位置傳感器在外部磁場強到足以顯著影響系統運行之前檢測到外部磁場。

為了檢測磁體北極或南極的強磁場，通常使用全極霍爾位置傳感器。全極傳感器將檢測與磁體兩極相關的限值。此外，可以使用三個跨三個方向排列的一維霍爾傳感器或一個三維霍爾傳感器來檢測所有三個維度上的強磁體。如果只需要檢測永磁體，則通常使用霍爾開關，通過霍爾開關的 B_OP 規格設置磁性限值。但是，如果還必須檢測交流磁場，則可以改用線性霍爾傳感器。如果系統由電池供電，則占空比模式運行也很常見，在該模式下，霍爾位置傳感器在主動測量模式和低功耗睡眠模式之間交替，以降低平均電流消耗。

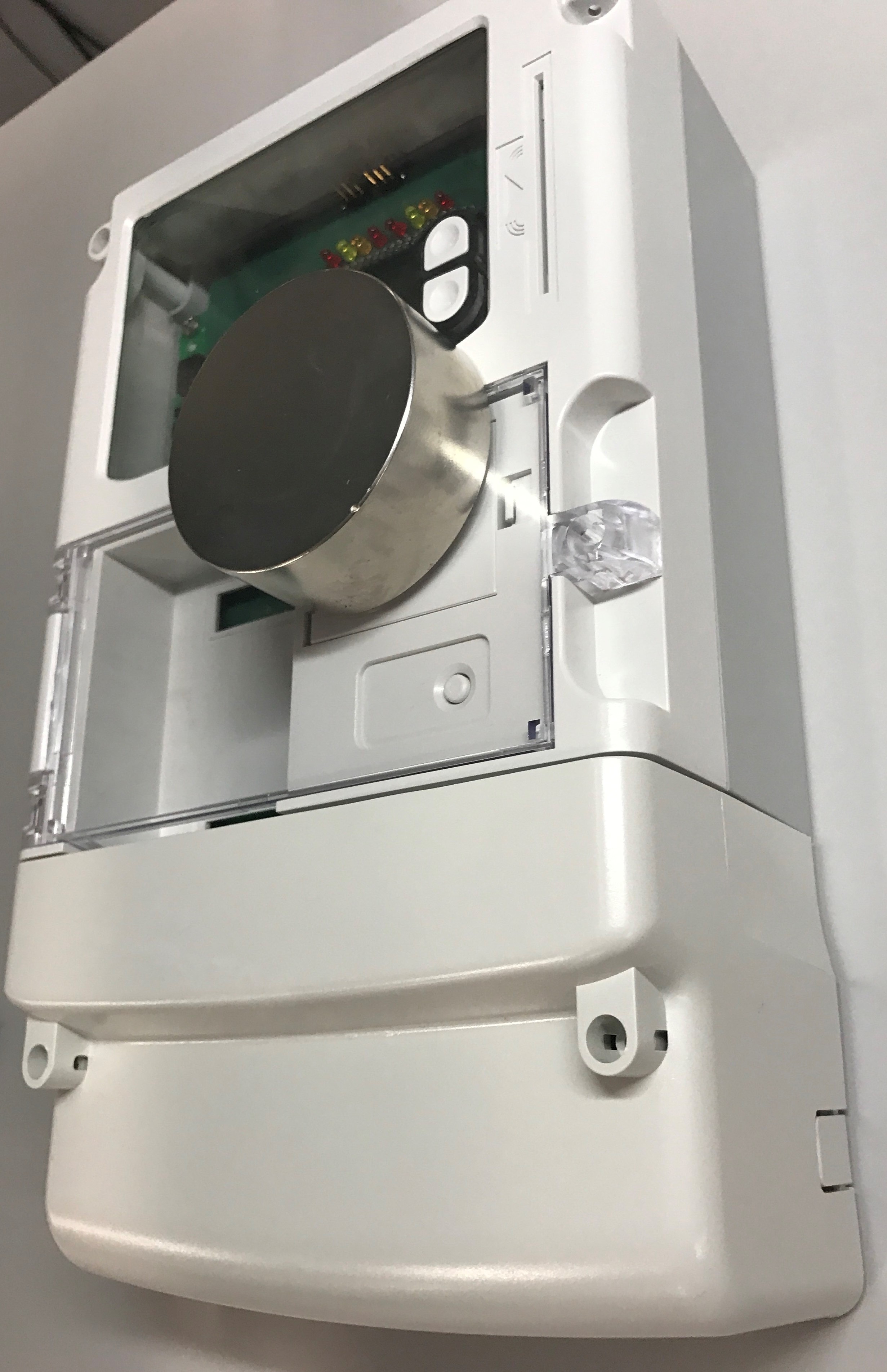

例如，在電表中，強磁體會使任何電流互感器電流傳感器或電源變壓器癱瘓。因此，人們通常在電表上放置強磁鐵來竊電。干擾性磁體可以是如圖 2-1 所示的圓柱體磁體，甚至是條形磁體。為了抵消磁篡改，儀表制造商通常使用霍爾位置傳感器來檢測外部磁場是否超出預定義的限值。在某些情況下，作為預防措施，電表會通過向客戶過度充電來處理檢測到的磁篡改問題。
