ZHCAC13A February 2019 – January 2023 LM5155 , LM5155-Q1 , LM51551 , LM51551-Q1
4 元件選型匯總

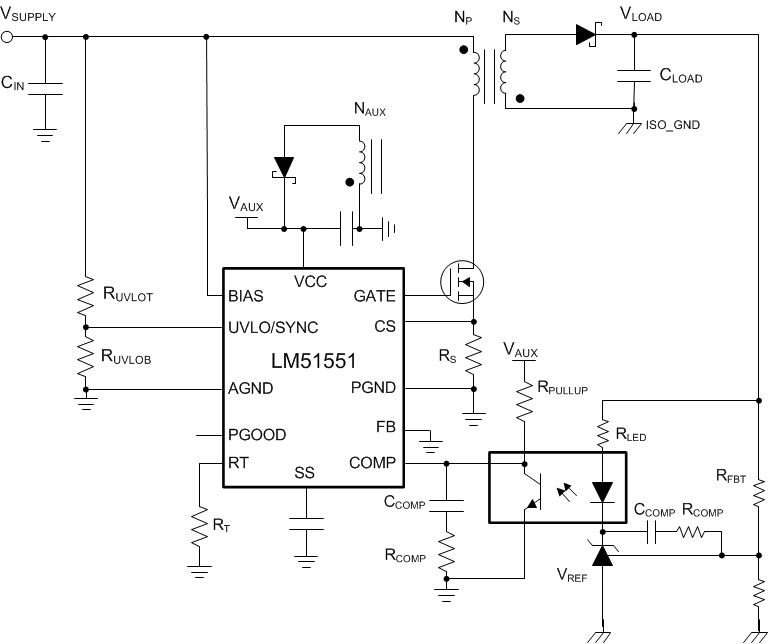

圖 4-1 應用電路

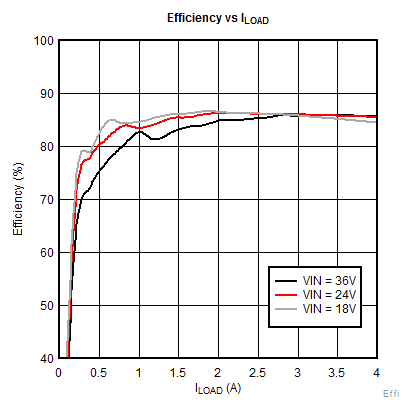

圖 4-2 效率與 ILOAD 之間的關系

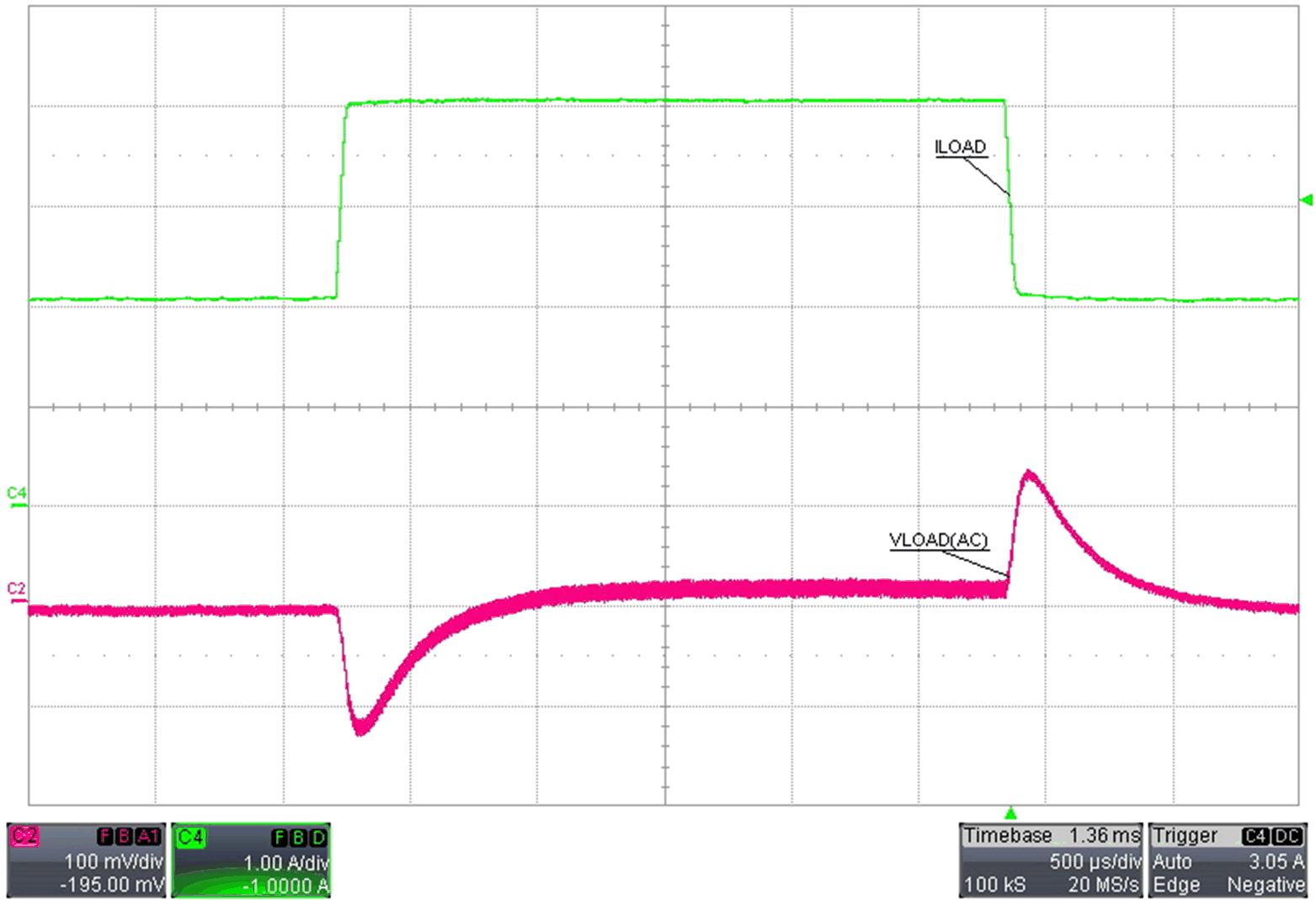

圖 4-4 負載階躍：ILOAD 2A 至 4A，VSUPPLY = 18V

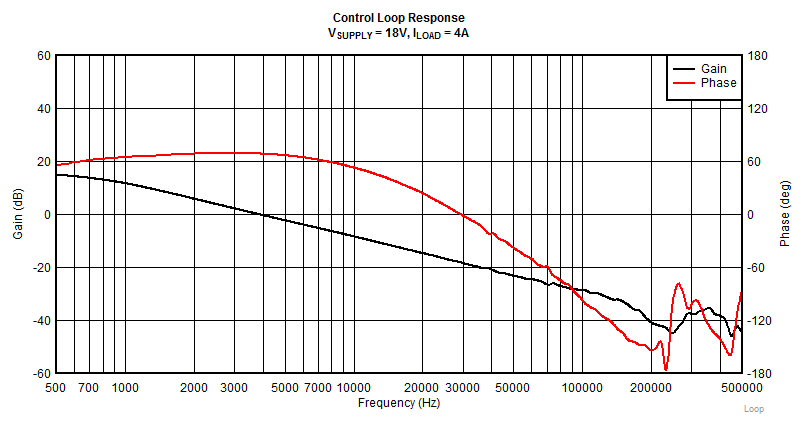

圖 4-3 控制環路響應 VSUPPLY = 18V，ILOAD = 4A

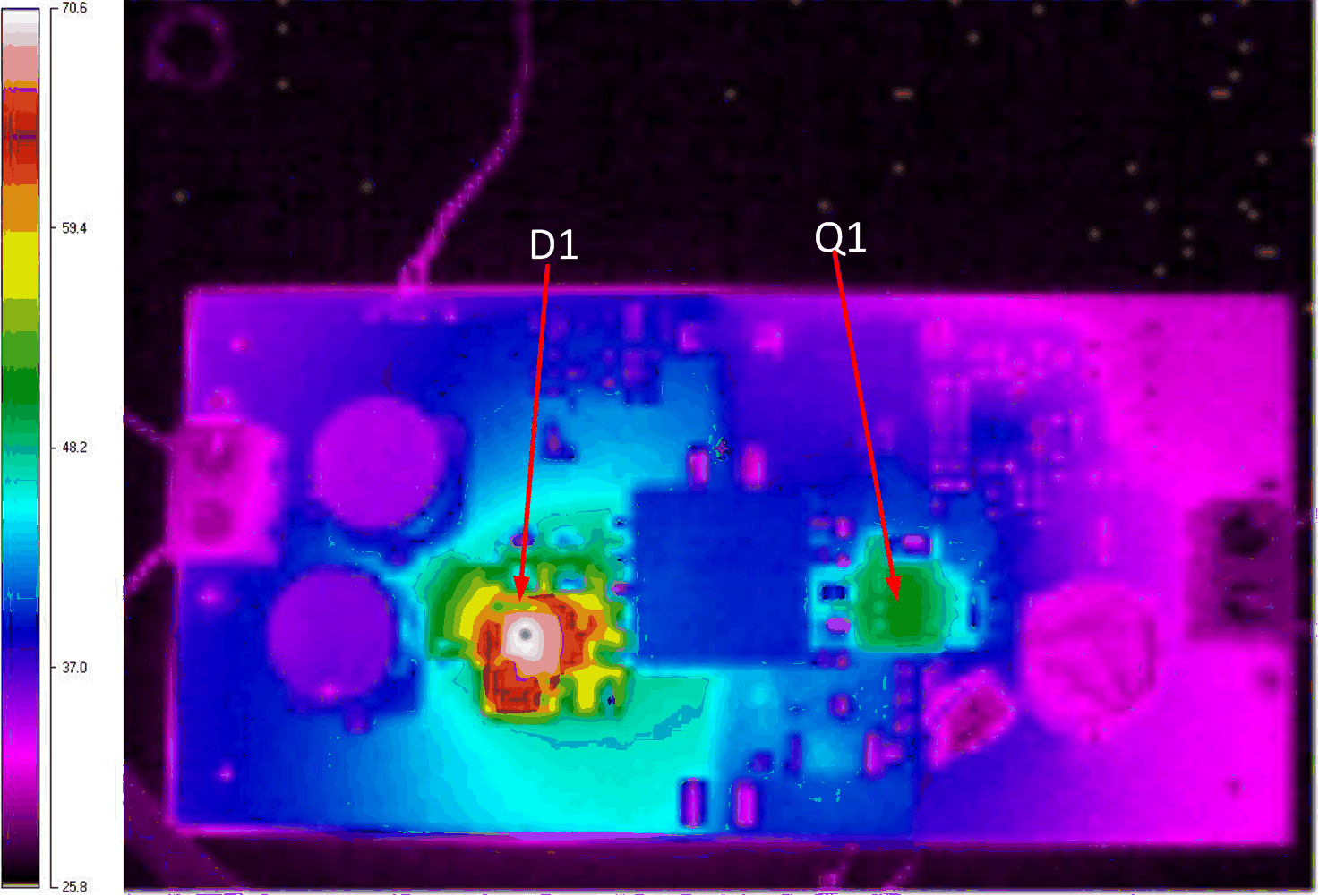

圖 4-5 熱像圖：VSUPPLY = 18V，ILOAD = 4A

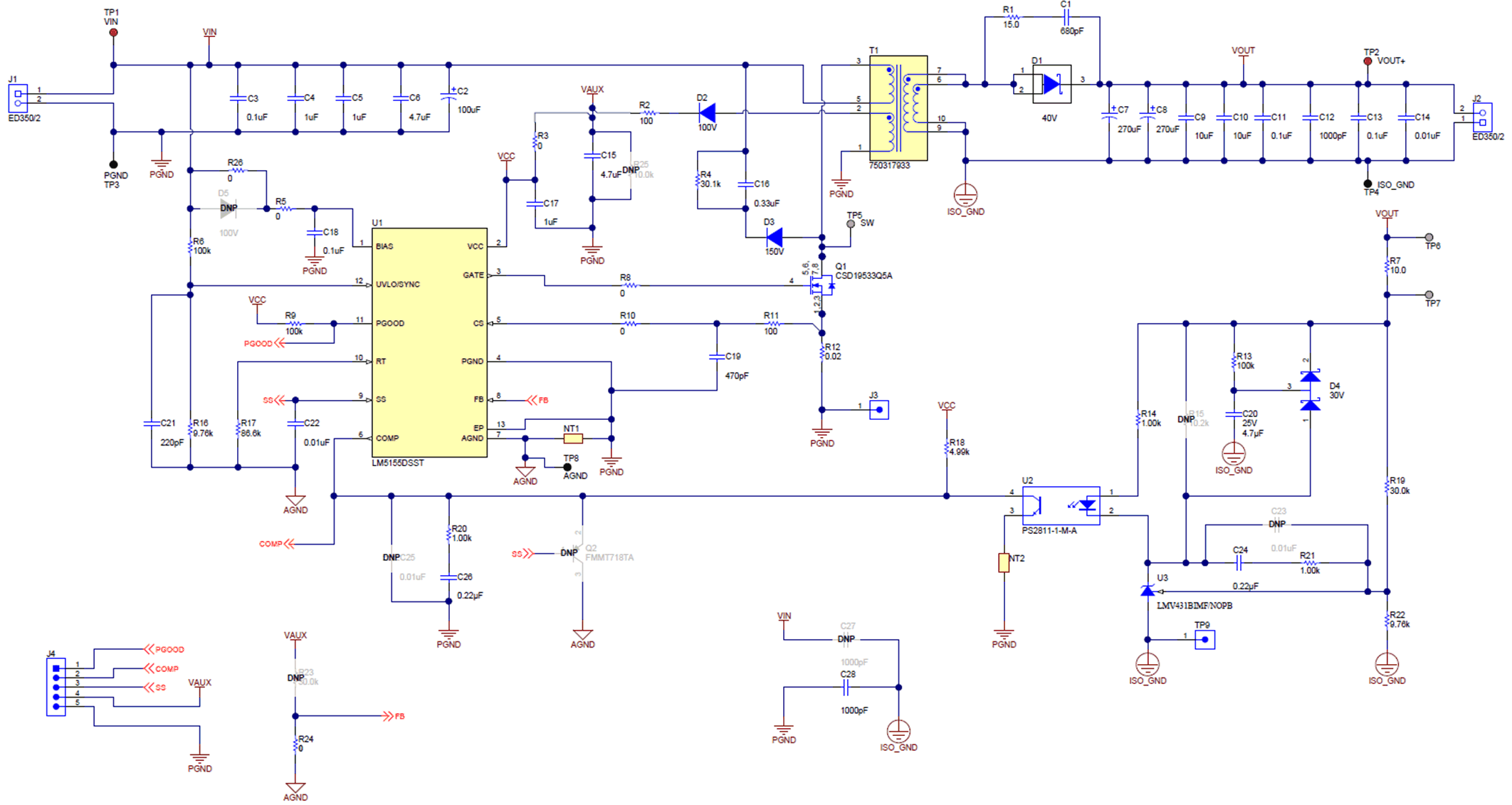

圖 4-6 LM5155EVM-FLY 原理圖表 4-1 元件列表
| 項目 | 數量 | 值 | 說明 | 封裝 參考 |
器件 型號 |
制造商 |
|---|---|---|---|---|---|---|
| C1 | 1 | 680pF | 電容，陶瓷，680pF，100V，+/-10%，X7R，0603 | 0603 | GRM188R72A681KA01D | Murata |
| C2 | 1 | 100uF | 電容，混合聚合物，100uF，50V，+/-20%，28Ω，10x10 SMD | 10x10 | EEHZC1H101P | Panasonic |
| C3 | 1 | 0.1uF | 電容，陶瓷，0.1uF，50V，+/-20%，X7R，0805 | 0805 | 08055C104MAT2A | AVX |
| C4，C5 | 2 | 1uF | 電容，陶瓷，1uF，50V，+/-10%，X7R，0805 | 0805 | 08055C105KAT2A | AVX |
| C6 | 1 | 4.7uF | 電容，陶瓷，4.7uF，50V，+/-10%，X7R，1206 | 1206 | C3216X7R1H475K160AC | TDK |
| C7，C8 | 2 | 270μF | 電容，鋁聚合物，270uF，25V，+/-20%，0.027Ω，D10xL12.7mm SMD | D10xL12.7mm | PCV1E271MCL1GS | Nichicon |
| C9、C10 | 2 | 10μF | 電容，陶瓷，10uF，25V，+/-10%，X7R，1210 | 1210 | 885012209028 | Wurth Elektronik |
| C11、C13 | 2 | 0.1μF | 電容，陶瓷，0.1uF，25V，+/-10%，X7R，0603 | 0603 | C1608X7R1E104K080AA | TDK |
| C12 | 1 | 1000pF | 電容，陶瓷，1000pF，25V，+/-10%，X7R，0603 | 0603 | GRM188R71E102KA01D | MuRata |
| C14 | 1 | 0.01uF | 電容，陶瓷，0.01uF，50V，+/-10%，X7R，AEC-Q200 1 級，0603 | 0603 | GCM188R71H103KA37D | MuRata |
| C15 | 1 | 4.7uF | 電容，陶瓷，4.7uF，35V，+/-10%，X5R，0603 | 0603 | GRM188R6YA475KE15D | MuRata |
| C16 | 1 | 0.33μF | 電容，陶瓷，0.33uF，100V，+/-10%，X7R， | C3216X7R2A334K130AA | TDK | |
| C17 | 1 | 1uF | 電容，陶瓷，1uF，16V，+/-20%，X7R，AEC-Q200 1 級，0603 | 0603 | GCM188R71C105MA64D | Murata |
| C18 | 1 | 0.1μF | 電容，陶瓷，0.1uF，50V，+/-10%，X7R，0603 | 0603 | C1608X7R1H104K080AA | TDK |
| C19 | 1 | 470pF | 電容，陶瓷，470pF，50V，+/-10%，X7R，0603 | 0603 | GRM188R71H471KA01D | MuRata |
| C20 | 1 | 4.7uF | 電容，陶瓷，4.7μF，25V，+/-10%，X6S，AEC-Q200 2 級，0603 | 0603 | GRT188C81E475KE13D | MuRata |
| C21 | 1 | 220pF | 電容，陶瓷，220pF，50V，+/-5%，C0G/NP0，0603 | 0603 | C0603C221J5GACTU | Kemet |
| C22 | 1 | 0.01uF | 電容，陶瓷，0.01μF，16V，+/-10%，X7R，0603 | 0603 | GRM188R71C103KA01D | MuRata |
| C24，C26 | 2 | 0.22μF | 電容，陶瓷，0.22μF，16V，+/-10%，X7R，AEC-Q200 1 級，0603 | 0603 | CL10B224KO8VPNC | Samsung |
| C28 | 1 | 1000pF | 電容，陶瓷，1000pF，2000V，+/-10%，X7R，1812 | 1812 | 1812GC102K1A | AVX |
| D1 | 1 | 40V | 二極管，肖特基，40V，10A，AEC-Q101，TO-277A | TO-277A | SS10P4-M3/87A | Vishay-Semiconductor |
| D2 | 1 | 100V | 二極管，開關，100V，0.2A，SOD-323 | SOD-323 | MMDL914-TP | Micro Commercial Components |
| D3 | 1 | 150V | 二極管，超快速整流器，150V，1A，SMA | SMA | ES1C-13-F | Diodes Inc. |
| D4 | 1 | 30V | 二極管，肖特基，30V，0.2A，SOT-323 | SOT-323 | BAT54SWT1G | Fairchild Semiconductor |
| H1、H2、H3、H4 | 4 | 緩沖墊，圓柱形，0.312 X 0.200，黑色 | 黑色緩沖墊 | SJ61A1 | 3M | |
| J1、J2 | 2 | 端子塊，5mm，2 極點，TH | TH，2 引線，封裝 10x9mm，引腳間距 5mm | ED350/2 | On-Shore Technology | |
| J3，TP9 | 2 | 測試點有插槽，0.118"，TH | 測試點，TH 插槽測試點 | 1040 | Keystone | |
| J4 | 1 | 接頭，2.54mm，5x1，錫，TH | 接頭，2.54mm，5x1，TH | PEC05SAAN | Sullins Connector Solutions | |
| Q1 | 1 | 100V | MOSFET，N 溝道，100V，13A，DQJ0008A (VSONP-8) | DQJ0008A | CSD19533Q5A | 德州儀器 (TI) |
| R1 | 1 | 15.0 | 電阻，15.0，1%，0.5W，1210 | 1210 | ERJ-14NF15R0U | Panasonic |
| R2、R11 | 2 | 100 | 電阻，100，1%，0.1W，AEC-Q200 0 級，0603 | 0603 | ERJ-3EKF1000V | Panasonic |
| R3 | 1 | 0 | 電阻，0，1%，0.1W，AEC-Q200 0 級，0603 | 0603 | RMCF0603ZT0R00 | Stackpole Electronics Inc |
| R4 | 1 | 30.1k | 電阻，30.1k，1%，1W，AEC-Q200 0 級，2512 | 2512 | CRCW251230K1FKEG | Vishay-Dale |
| R5、R8、R10、R24、R26 | 5 | 0 | 電阻，0，5%，0.1W，AEC-Q200 0 級，0603 | 0603 | ERJ-3GEY0R00V | Panasonic |
| R6、R9、R13 | 3 | 100k | 電阻，100k，1%，0.1W，AEC-Q200 0 級，0603 | 0603 | CRCW0603100KFKEA | Vishay-Dale |
| R7 | 1 | 10.0 | 電阻，10.0，1%，0.1W，AEC-Q200 0 級，0603 | 0603 | CRCW060310R0FKEA | Vishay-Dale |
| R12 | 1 | 0.02 | 電阻，0.02，1%，1W，0612 | 0612 | PRL1632-R020-F-T1 | Susumu Co Ltd |
| R14 | 1 | 1.00k | 電阻，1.00k，1%，0.1W，0603 | 0603 | ERJ-3EKF1001V | Panasonic |
| R16、R22 | 2 | 9.76k | 電阻，9.76k，1%，0.1W，AEC-Q200 0 級，0603 | 0603 | CRCW06039K76FKEA | Vishay-Dale |
| R17 | 1 | 86.6k | 電阻，86.6k，1%，0.1W，AEC-Q200 0 級，0603 | 0603 | CRCW060386K6FKEA | Vishay-Dale |
| R18 | 1 | 4.99k? | 電阻，4.99k，1%，0.1W，AEC-Q200 0 級，0603 | 0603 | CRCW06034K99FKEA | Vishay-Dale |
| R19 | 1 | 30.0k | 電阻，30.0k，1%，0.1W，0603 | 0603 | RC0603FR-0730KL | Yageo |
| R20，R21 | 2 | 1.00k | 電阻，1.00k，0.1%，0.1W，AEC-Q200 0 級，0603 | 0603 | ERA3AEB102V | Panasonic |
| T1 | 1 | 21uH | 變壓器，21μH，SMT | 13.97x18.25mm | 750317933 | Wurth Elektronik |
| TP1，TP2 | 2 | 測試點，微型，紅色，TH | 紅色微型測試點 | 5000 | Keystone | |
| TP3、TP4、TP8 | 3 | 測試點，微型，黑色，TH | 黑色微型測試點 | 5001 | Keystone | |
| TP5 | 1 | PC 測試點，SMT | PC 測試點，SMT | 5017 | Keystone | |
| U1 | 1 | 2.2MHz 寬輸入非同步升壓，Sepic，反激式控制器，DSS0012B (WSON-12) | DSS0012B | LM5155DSST | 德州儀器 (TI) | |
| U2 | 1 | 光耦合器，2.5kV，100-200% CTR，SMT | PS2811-1 | PS2811-1-M-A | California Eastern Laboratories | |
| U3 | 1 | 低電壓 (1.24V) 可調節精密并聯穩壓器，3 引腳 SOT-23，無鉛 | DBZ0003A | LMV431BIMF/NOPB | 德州儀器 (TI) |
