ZHCAC13A February 2019 – January 2023 LM5155 , LM5155-Q1 , LM51551 , LM51551-Q1
3.2.1 上限占空比和匝數比選型
在 CCM 運行中，低側開關的占空比通過Equation2 計算。
其中
- NP 是初級側繞組的匝數，假設為 1
- NS 是次級側繞組的匝數。
當電源電壓處于最小值時，會出現最大占空比。通過選擇最大占空比，可以計算出次級繞組的匝數。選擇小于 50% 的占空比會帶來兩個主要好處。首先，它減少了在 CCM 運行中占空比大于 50% 時實現穩定運行所需的斜率補償需求。對于某些寬輸入電壓設計，可能無法將占空比限制在 50% 以下。LM5155 為此類設計提供了可編程斜率補償。其次，調制器的右半平面零點被推至高頻，有助于改善負載瞬態響應，并簡化控制環路補償計算。對于本設計，最大占空比 (DMAX) 選擇為 40%。次級繞組的匝數使用Equation3 計算。

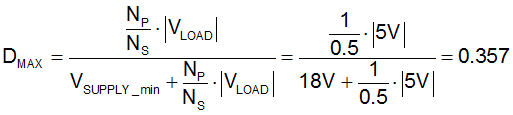

NS 選擇為 0.5 匝。選擇 NS 為 0.5 匝，可以最少的總匝數實現匝數比。在此示例中，初級繞組的最小匝數為 2，次級繞組的最小匝數為 1。選擇 NS 后，使用Equation4 計算最大占空比。
計算得出的 DMAX 約為 35.7%，低于 40% 的目標最大占空比。輔助繞組的匝數使用Equation5 計算。
其中
- VAUX 為輔助繞組電壓
