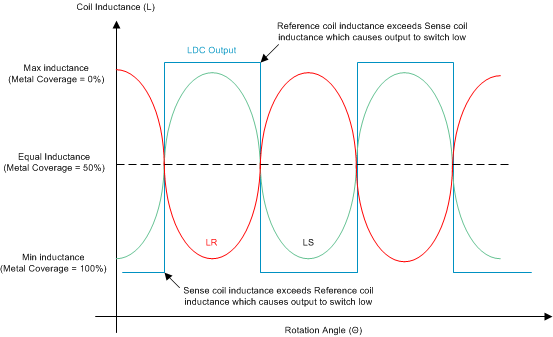

電感式編碼器與霍爾效應感應類似,但它們使用任何導電金屬作為目標,并且不受直流磁場的影響。這類傳感器通??梢允褂脵C械設計中已經存在的金屬(例如旋轉齒輪的齒)來提供增量輸出。電感式編碼器的一個示例是使用 LDC0851 的 32 位電感式感應編碼器旋鈕參考設計。此參考設計使用連接到旋鈕的 PCB 中的一個金屬目標。當金屬穿過電感式感應線圈時,電感會以周期性的模式增加和減少。LDC0851 會對傳感器和基準線圈進行比較,來確定數字輸出必須為高電平還是低電平。
如果設計人員正確放置傳感器,該設計可以實現正交輸出并在每次金屬目標通過時增加檢測到的位置數。
如圖 3-7 中所示,對于雙目標設計,每旋轉一周有八個位置。以這種方式實現電感式編碼器提供了一種可靠的設計,該設計不受灰塵、油脂和外部直流磁場的影響,但設計人員必須考慮此方法的局限性。電感式傳感器的尺寸是需要注意的重要因素。金屬目標和電感式傳感器線圈之間的距離與線圈直徑直接相關,因此只要線圈尺寸減小,目標距離就必須減小。雖然可以實現小線圈,但必須有足夠的空間來在金屬目標下布放 PCB 線圈。LDC1312 增量編碼器旋鈕 參考指南中使用的布局技術可用于實現更小的線圈,但在小空間中仍難以設計每旋轉一周有很多位置的編碼器。
