旋轉感應的另一種霍爾實現方式是作為編碼器。該方法通過霍爾傳感器（通常是霍爾效應鎖存器）上的過渡磁場極性來觀察旋轉變化。它們在功能上類似于機械旋轉編碼器，但去除了會導致磨損的機電觸點。實現這一點的一種常見方法是在編碼器中使用具有多個磁極的環形磁體。當磁極移動并且磁傳感器上方的磁場從北極切換到南極或從南極切換到北極時，開關或鎖存器的輸出可用來顯示旋轉運動的變化。開關會為磁場的兩極提供輸出，而鎖存器會在磁場極性變化時改變輸出狀態。TMAG5110 是一款 2D 鎖存器，可為磁場的 X 和 Y 分量提供單獨的輸出。與單個 1D 鎖存器相比，該過程會提供磁體旋轉的正交輸出，從而可以得出旋轉方向和更多的輸出狀態。

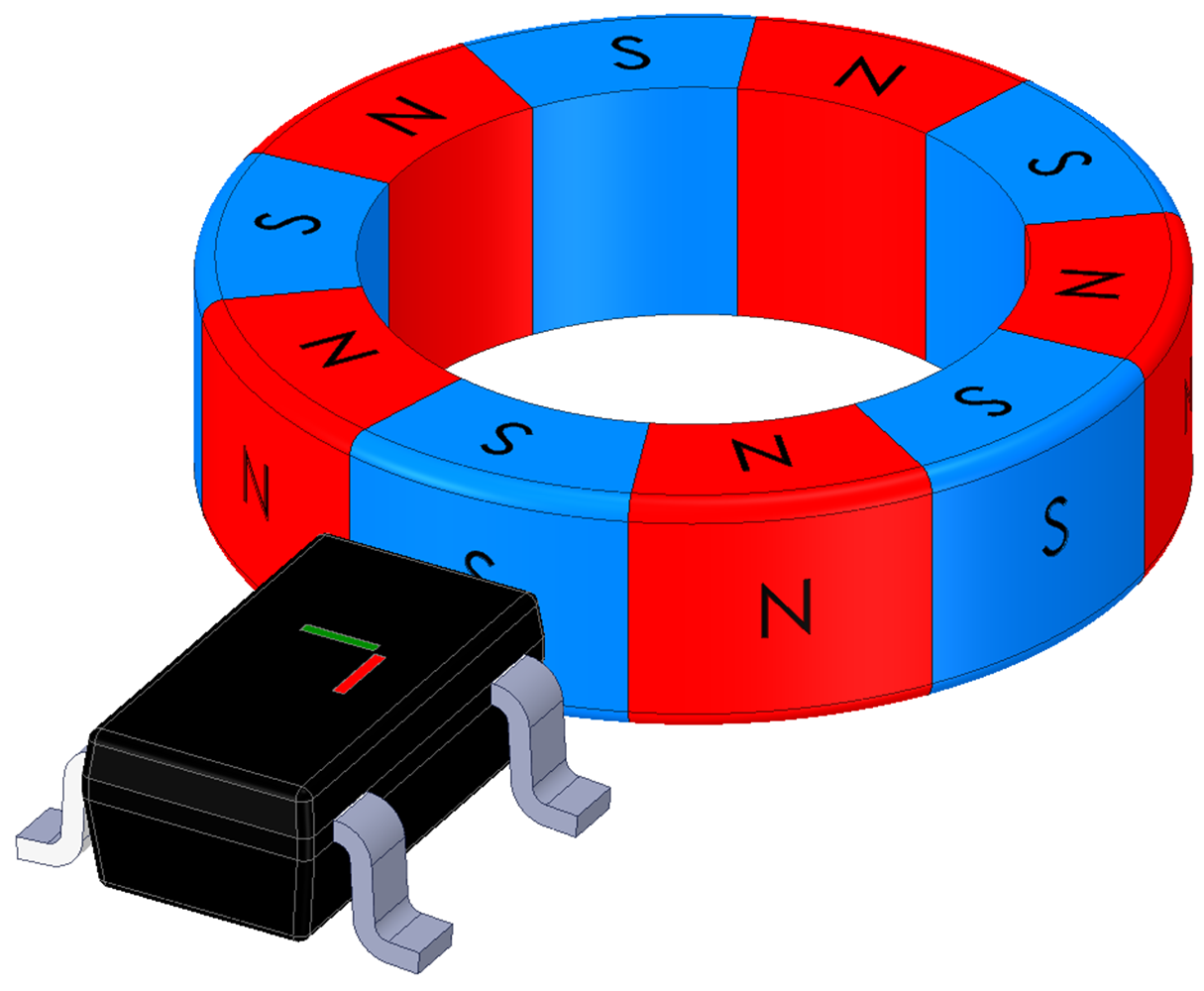

圖 3-2 平面?zhèn)鞲衅?/span>

圖 3-3 磁場分量

圖 3-4 TMAG5110 輸出

或者，設計人員可以在霍爾效應編碼器中使用多個 1D 鎖存器來獲得類似的結果。通過將兩個鎖存器異相放置，當每個完整的磁極對通過傳感器時，都會提供四個獨特的輸出條件。

圖 3-5 雙鎖存器放置和輸出

對于實現具有所需每轉增量數量的可靠輸出，霍爾傳感器的位置和設計的磁體選擇都非常重要。如前所述，TMAG5110 和 TMAG5111 等器件提供 2D 雙路輸出選項，僅在一個器件封裝中即可提供相似的結果。更多有關實現正交霍爾效應增量編碼器的信息，請參閱利用 2D 霍爾效應傳感器減少增量旋轉編碼的正交誤差 應用手冊?；魻栃?yīng)傳感器使編碼器易于設計并且易于擴展每次旋轉的位置數，因為該設計只需要一個極對數量正確的環形磁體，即可使設計正常工作。但是，與霍爾開關類似，此實現可能會受到外部直流磁場的干擾。
