消除機電磨損風險的一種方法是使用沒有機械觸點的傳感器。線性霍爾效應傳感器可以為變化的磁場提供可變輸出。對于旋轉感應應用，設計人員可以讓磁體隨著撥盤旋轉并檢測磁場的兩個變化軸。

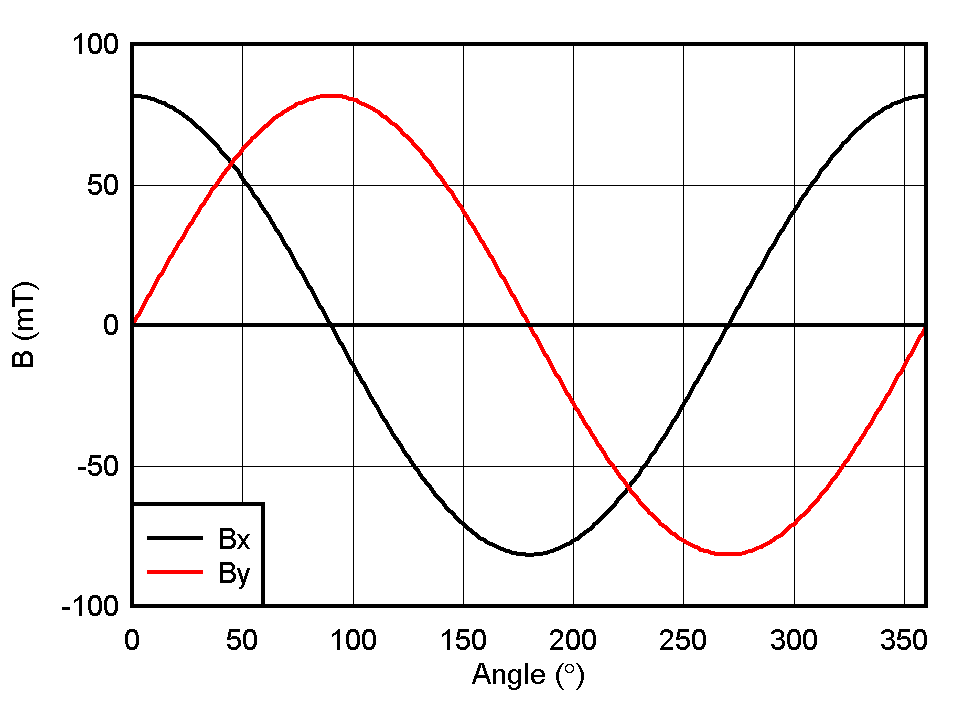

圖 3-1 磁體旋轉的磁場分量

設計人員可以使用單個 3D 線性霍爾傳感器來獲取這些測量值。根據所示的數據，只需 Bx 和 By 磁場即可計算磁體的角度。TMAG5170-Q1 和 TMAG5173-Q1 等器件可以測量磁場的全部三個軸，甚至?xí)ㄟ^(guò)寄存器值提供磁體的角度，因此微控制器 (MCU) 不必根據磁場數據計算角度?；蛘撸?a xmlns:opentopic="http://www.idiominc.com/opentopic" class="xref" href="http://apartmentvenezia.com/product/cn/TMAG5170D-Q1" target="_blank">TMAG5170D-Q1 是 TMAG5170-Q1 的雙芯片版本，可在系統需要冗余時使用。如果磁體與傳感器對齊，磁場數據的兩個軸也可用于實現按鈕。在前兩個軸無法提供可靠按鈕輸出的情況下，磁場的第三個軸可用于提供一些預測性故障數據或輔助實現按鈕功能。TMAG5170UEVM 的旋轉和推送模塊展示了旋轉撥盤實現上的按鈕。這種檢測方法的一個缺點是外部磁場會影響旋轉測量。利用 3D 傳感器或額外的霍爾傳感器可以檢測是否存在外部磁場，但磁場的存在仍會影響正常功能。更多有關在線性撥盤應用中使用霍爾效應傳感器的信息，請參閱利用霍爾效應傳感器測量旋轉運動的絕對角度 應用簡報。
