與 FDA 級一起，AFE 設計包含一個閉環系統，可能引發振鈴甚至振蕩，導致不穩定。了解振蕩可能性的標準方法是分析波特圖并驗證是否有足夠的相位裕度。

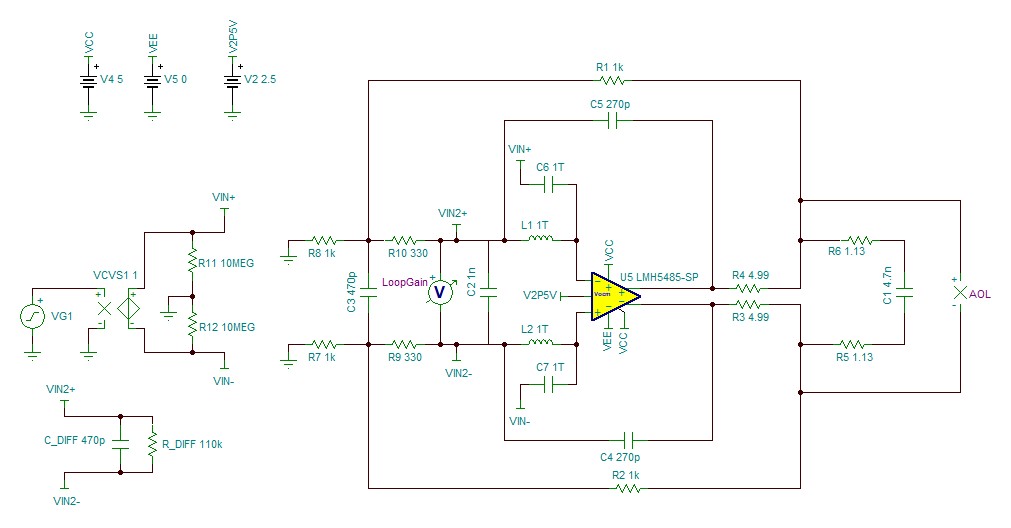

在分析 FDA 級之前，必須將其與電路的其余部分隔離，并且必須打開反饋路徑，以便提取開環增益，如圖 2-10 所示。此外，必須啟用 TINA-TI，以便針對任意頻率（包括直流）進行適當?shù)氖諗?。所有這些都是通過分別添加具有 Terra 值的電容器和電感器來實現的，這兩者實際上具有不受限制的容量或電感。大電容器的作用類似于短接幾赫茲以上的任意頻率，也充當直流開路。同樣，巨型電感器充當直流短路，也充當高于幾赫茲的任意頻率的開路。顯然，這僅對仿真實用。選擇的值越高，仿真就越接近實際情況，即沒有添加此類電容器和電感器的電路。

輸出負載必須保持不變，以便它繼續與放大器的輸出阻抗相互作用，就像在整個 AFE 實現中那樣。大電感器的引入將運算放大器的輸入阻抗與電路斷開。因此，重新添加 R_Diff 和 C_Diff 以找到正確的開環增益。

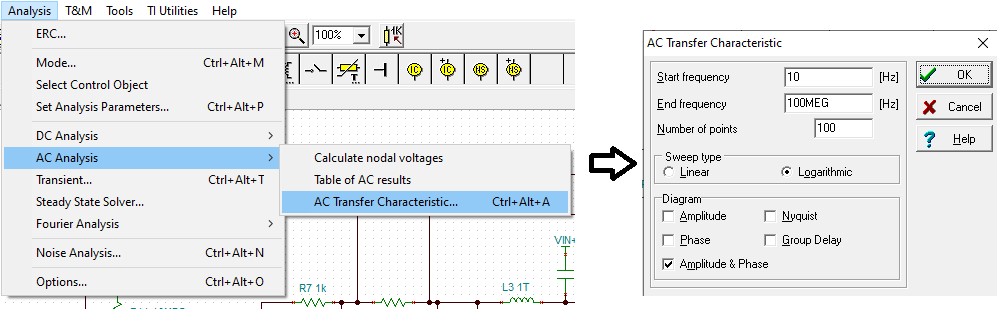

如Topic Link Label2.3 所示，TINA-TI 仿真器中的“AC Transfer Characteristic”用于分析開環配置中 FDA 級振幅和相位的頻率響應，請參閱圖 2-11。

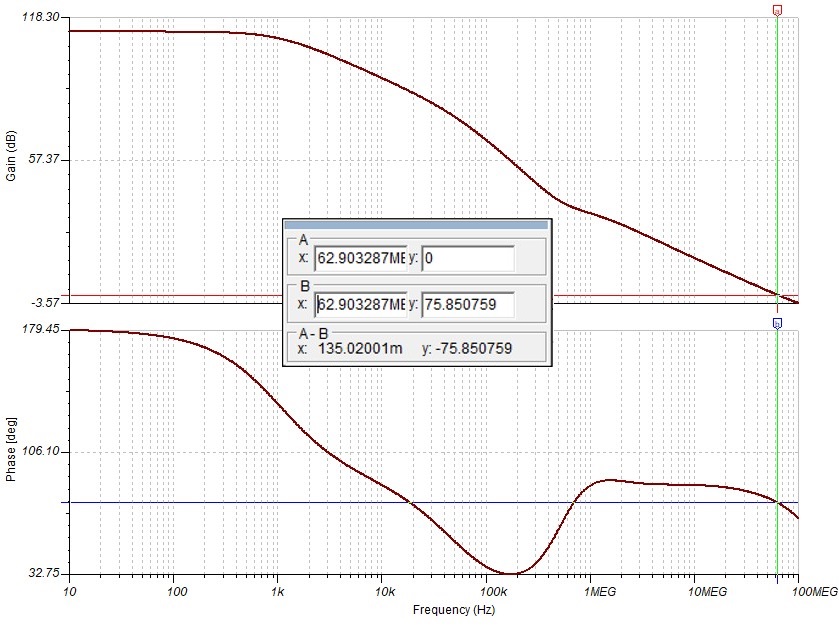

圖 2-12 中的波特圖顯示了在交叉頻率為 62.9MHz 時，75.85° 的相位可實現足夠穩定性。大約 150kHz 時的相位裕度下降可能會導致一些振鈴。請記住此問題，以防它出現在實際設計中。
