2.1 詳細設計流程 – 驗證時域響應

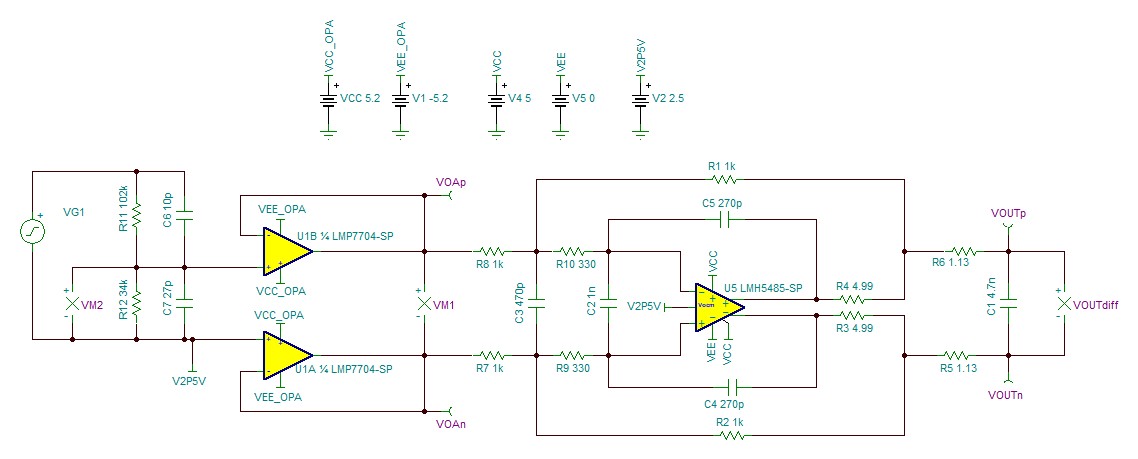

如圖 2-1 所示，在開始驗證分析之前，設計必須首先完成衰減和輸入緩沖級。此處需要記住的重要設計目標是，單端 ±10V 輸入信號會轉換為 ADC 輸入端的 ±2.5V 差分信號，輸入阻抗必須大于 100kΩ。
對于輸入緩沖器，選擇了 LMP7704-SP 器件。衰減級的電阻分壓器網絡將信號電平降低四倍。輸入信號發生器 VG1 設置為 240kHz 正弦波，振幅為 ±10V。

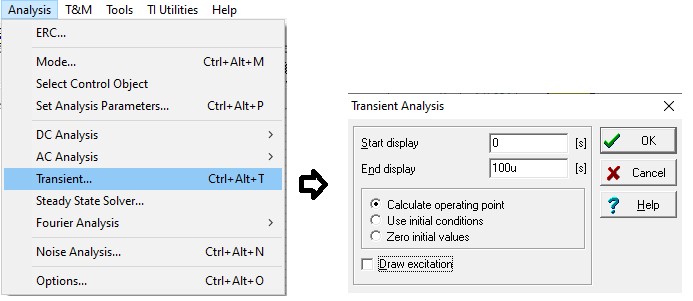

圖 2-1 為 FDA 電路添加衰減級和輸入緩沖級圖 2-2 展示了在 TINA-TI 的 Analysis 菜單中選擇 Transient…，并設置介于“0”和“100u”(100μs) 之間的仿真時段。

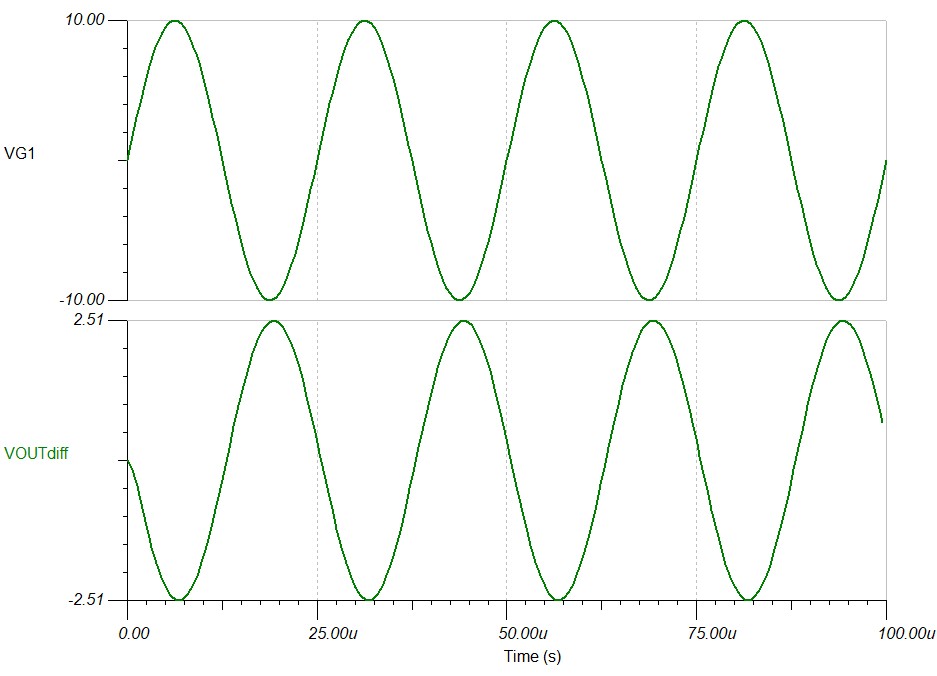

圖 2-2 在 0μs 到 100μs 范圍內運行瞬態分析圖 2-3 中返回的波形顯示，幅值為 10V 的單端輸入信號會產生幅值為 2.5V 的差分輸出信號。該幅值利用 ADC 的整個輸入電壓范圍實現更高分辨率。
圖 2-3 FDA 輸出電壓 VOUTdiff 與輸入信號 VG1 的仿真
