2.2 總噪聲分析
為了實現 16 ENOB，信號明顯比 AFE 系統的本底噪聲更強至關重要。換句話說，SNR 值必須足夠高。
模擬工程師計算器為確定 AFE 系統的總 SNR 提供了一種簡單的方法。圖 2-4 使用模擬工程師計算器說明了如何從 Data Converters 菜單中選擇 ADC + Signal Chain Noise。

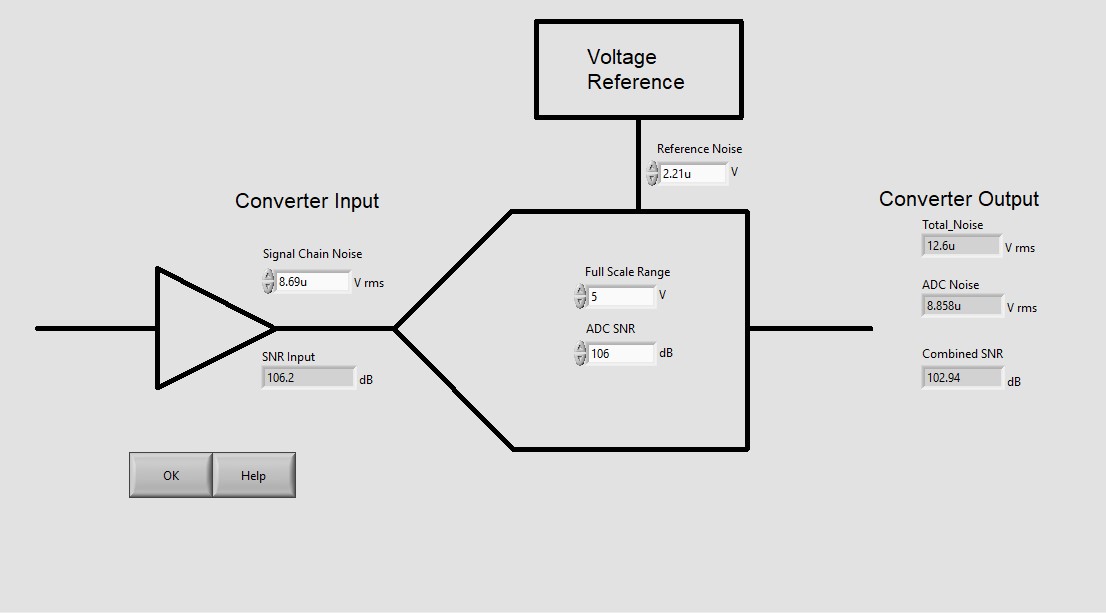

圖 2-4 模擬工程師計算器中的“ADC + Signal Chain Noise”分析Full Range Scale 為 5V，ADC SNR 值從 ADS1278-SP 耐輻射 8 通道同步采樣 24 位模數轉換器 數據表中讀取。轉換器輸入端的 Signal Chain Noise 值需要投入的精力略多一些。使用 TINA-TI 仿真器分析圖 2-1 中的原理圖以了解其總噪聲，請參考圖 2-5 和圖 2-6。

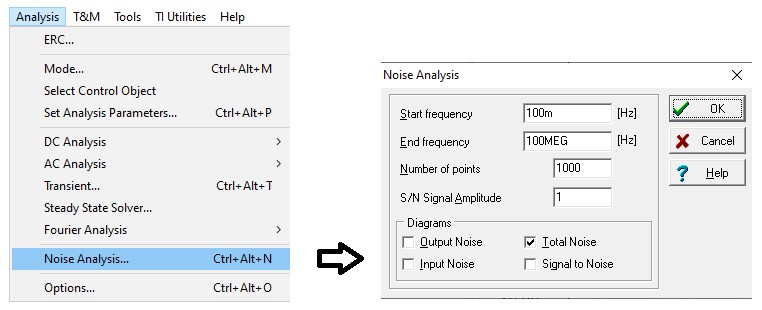

圖 2-5 在 Tina-TI 仿真器中選擇“Noise Analysis”并選中“Total Noise”

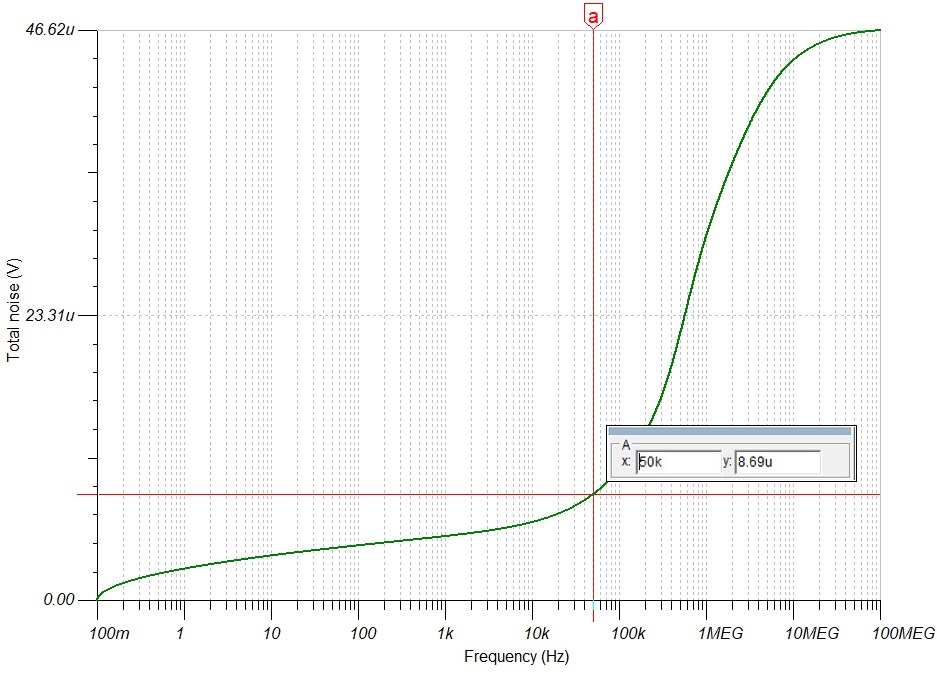

圖 2-6 ADC 模擬輸入電路的總噪聲結果在 50kHz（留有裕度的相關最高頻率）時 - TINA-TI 返回 8.69μV，可將其輸入模擬工程師計算器中，如圖 2-4 所示。
如果只使用常規并聯電壓基準器件，則可以通過 TINA-TI 以類似的方式來識別電壓基準的噪聲水平，或者只需從數據表中讀出即可。出于演示目的，選擇了“2.21u”(2.21μV)。選擇 OK 按鈕后，該工具返回 102.94dB 的組合 SNR。
應用標準轉換公式 ENOB = (SNR – 1.76)/6.02dB，計算結果為 ENOB = 16.81 位。
LMH5485-SP 數據表中的諧波失真隨頻率變化的情況 圖（圖 2-7）展示了在 50kHz 及以下頻率下 –118dBc 的失真。其 118dB 的絕對值明顯高于先前確定的 102.94dB 組合 SNR。因此，可以忽略非線性失真。

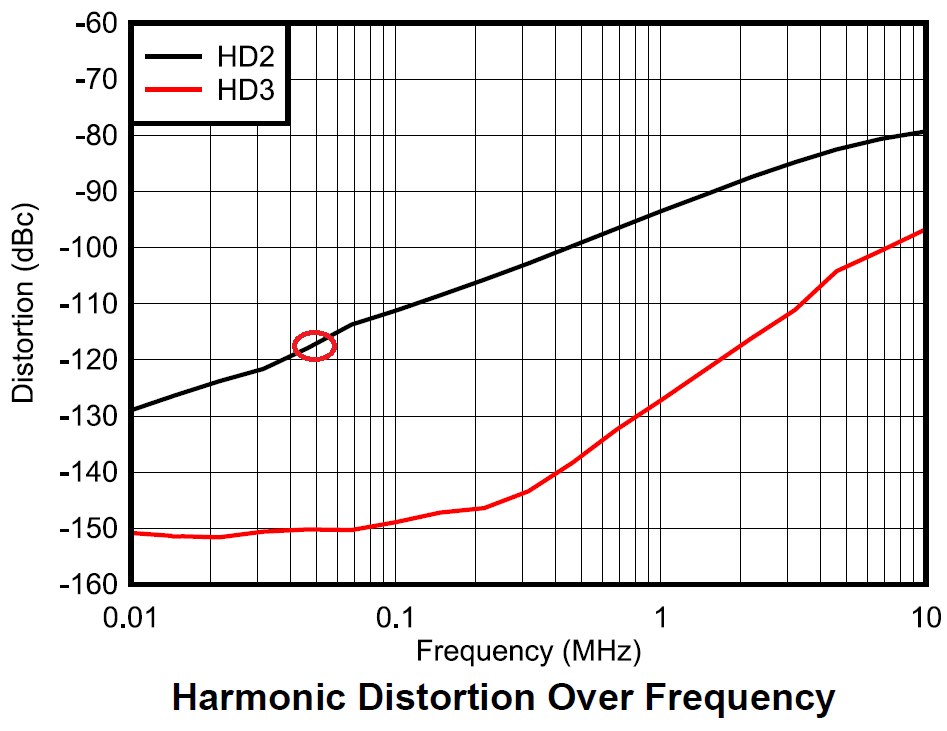

圖 2-7 LMH5485-SP 數據表在其“諧波失真隨頻率變化的情況”圖中顯示，f = 50kHz 時的 THD 約為 –118dBc
