1.4 比例式測量
使用 ADC 進行 RTD 測量通常采用比例式測量。圖 1-4 所示為比例式測量的基本拓撲。圖中所示為具有兩線 RTD 和基準電阻 RREF 的 ADC。單個激勵電流源 (IDAC1) 用于激勵 RTD，并在 ADC 的 RREF 上建立基準電壓。

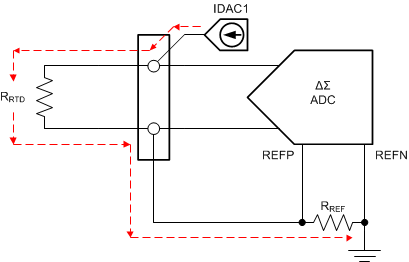

圖 1-4 比例式 RTD 測量示例借助 IDAC1，ADC 使用 RREF 上的電壓作為基準來測量 RTD 上的電壓。這樣便可提供與 RTD 電壓和基準電壓之比成比例的輸出代碼（如方程式 3 所示）。比例式測量將僅產生正輸出數據（假設偏移誤差為零）。對于全差分測量，這只是 ADC 滿量程范圍的正半部分，會將測量分辨率降低一位。以下公式假設使用 24 位雙極 ADC，其中 ±VREF 為 ADC 的滿量程范圍。
電流會抵消，因此公式將簡化為方程式 4：
最后，RTD 電阻可通過代碼表示為基準電阻的函數。
測量值取決于 RTD 和基準電阻 RREF 的阻值，而不取決于 IDAC1 電流值。因此，激勵電流的絕對精度和溫度漂移無關緊要。在比例式測量中，只要 IDAC1 在該電路外部沒有漏電流，測量值就只取決于 RRTD 和 RREF。ADC 轉換不需要轉換為電壓。
假設 ADC 具有低增益誤差，那么 RREF 通常是最大的誤差源?；鶞孰娮璞仨毷蔷哂械推坪透呔鹊木茈娮?。基準電阻中的任何誤差都會在測量中引起增益誤差。
