1.4.1 引線電阻抵消

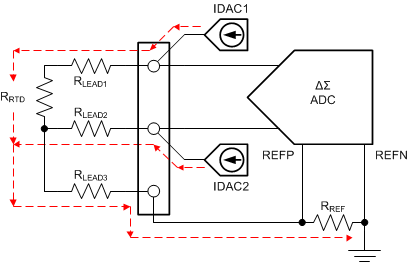

圖 1-5 中顯示了三線 RTD 的引線電阻，并添加了標記為 IDAC2 的第二個激勵電流源。
圖 1-5 引線電阻抵消示例在單個激勵電流源下，RLEAD1 會增加測量誤差。通過添加 IDAC2，使用第二個激勵電流源來消除引線電阻中的誤差。當添加引線電阻和第二個電流源時，公式變?yōu)椋?/p>
方程式 6. Output code = 223 ? [IIDAC1 ? (RRTD + RLEAD1) – (IIDAC2 ? RLEAD2)] / [(IIDAC1 + IIDAC2) ? RREF]
如果引線電阻匹配且激勵電流匹配，則 RLEAD1 = RLEAD2 且 IIDAC1 = IIDAC2。引線電阻抵消，使方程式 6 減少至方程式 7 中的結果，從而保持比例式測量。
方程式 7. Output code = 223 ? RRTD / (2 ? RREF) = 222 ? RRTD/ RREF
方程式 8. RRTD = Output code ? RREF / 222
RLEAD3 不納入測量，因?yàn)樗辉谳斎霚y(cè)量路徑或基準輸入路徑中。
