1.4.2 IDAC 電流斬波
如上一節所述，必須匹配兩個電流源以抵消 RTD 導線的引線電阻。通過使用多路復用器 (MUX) 在兩個輸入之間對兩個電流源進行交換或斬波，可以更大程度地減少兩個電流源中的任何不匹配。在每個配置中進行兩次測量并對結果求平均值，可以降低不匹配電流源的影響。
使用圖 1-5 中的配置，方程式 6 得出第一次測量結果。圖 1-6 交換 IDAC1 和 IDAC2，方程式 9 得出第二次測量結果。

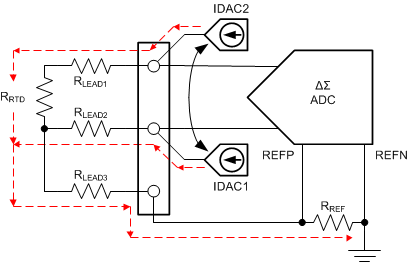

圖 1-6 交換 IDAC1 和 IDAC2 以截斷測量值為了截斷 RTD 測量值，我們對第一次和第二次測量值求平均值。取方程式 6，與方程式 9 相加，然后除以 2 求平均值。此步驟如下所示：
然后組合 (IIDAC1 + IIDAC2) 項：
然后抵消 IIDAC1 + IIDAC2 項，并設置 RLEAD1 = RLEAD2 = RLEAD 得到以下等式：
之后，RLEAD 項也會抵消。
將結果代入方程式 13，IIDAC1 和 IIDAC2 不相等并不重要，重要的是 IIDAC1 和 IIDAC2 在交換后的值相同。如果它們相同，則 (IIDAC1 + IIDAC2) 項抵消。
系統中可能仍有誤差。在這里，假設 RLEAD1 和 RLEAD2 相同。如果它們不同，這將成為一個誤差。此外，如果測量中存在漏電流（例如，來自 TVS 或其他保護二極管的漏電流），則會導致該誤差。
