ZHCACP5A september 2021 – may 2023 AFE7900 , AFE7901 , AFE7903 , AFE7920 , AFE7950 , AFE7951 , AFE7953 , AFE7955
2.1.4.2 ADC 至 DAC 低延遲環回
在此模式下，該器件在沒有 DDC 和 JESD 接口的情況下進行了環回測試，實現了高模擬信號帶寬（約 1GHz）。幅度響應不會反映通帶中的任何衰減，該衰減更多是取決于外部匹配網絡環路響應。群延遲測量值約為 49.48ns，展示了延遲最低的反饋信號鏈。

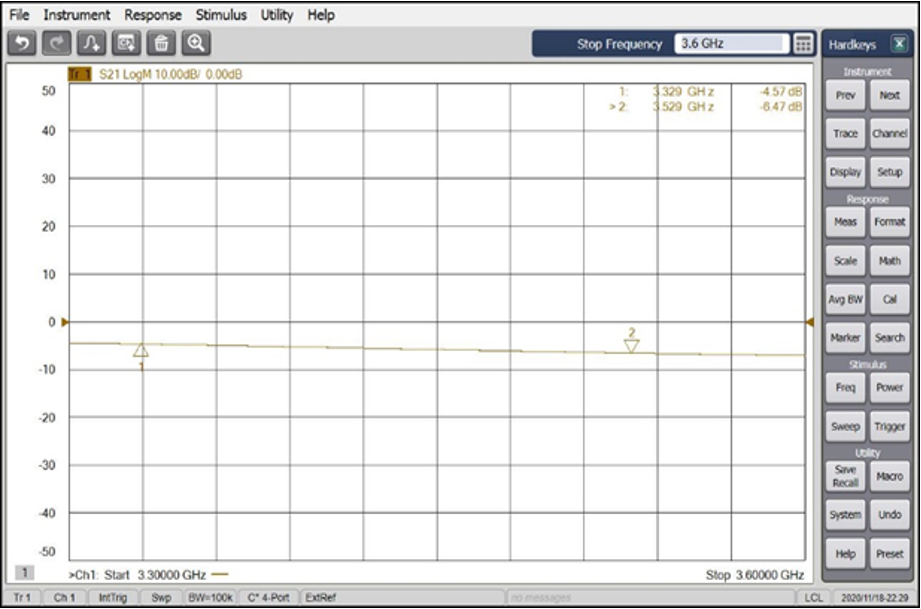

圖 2-14 幅度響應 ADC 至 DAC 低延遲環回

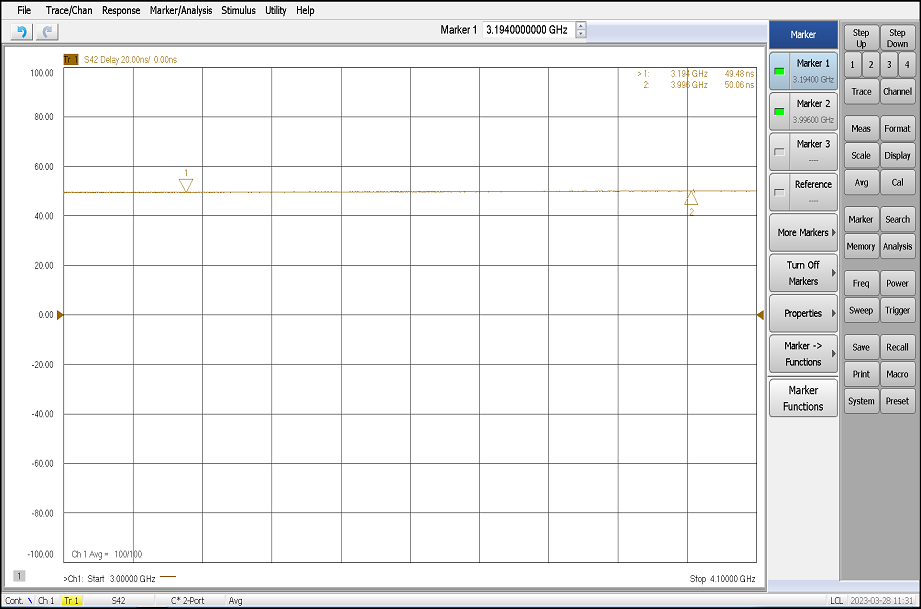

圖 2-15 群延遲 ADC 至 DAC 低延遲環回有一個名為 lowLatencyModeProgDelay(afeInst, chNo, progDelay) 函數可用于改變此模式下的延遲值。此處，對于 FBAB，chNo 設置為 0，而對于 FBCD，則設置為 1。progDelay 的值可以在 0 到 23 之間變化，其中 0 對應于最小延遲。隨著 progDelay 的值從 0 增加到 23，環路延遲會增加。
