ZHCACP5A september 2021 – may 2023 AFE7900 , AFE7901 , AFE7903 , AFE7920 , AFE7950 , AFE7951 , AFE7953 , AFE7955
1.2.1 ADC 至 DAC JESD 環回
AFE79xx 支持內部數字 JESD 環回，如圖 1-1 所示，無需外部 STX 和 SRX 通道連接。內部 20 位數字流環回已通過以下方式進行了測試：使用矢量網絡分析器驅動 RXD 以獲得增益和群延遲參數圖，并使用 12GSPS 的 DAC 輸出和 122.88MSPS 至 491.52MSPS 的多個 JESD 數據速率。帶寬在 3.4GHz 的信號音調上測量，以演示 5G N78 頻帶的環回功能。該器件還可以通過相應地調整外部匹配電路來針對不同頻帶進行配置。

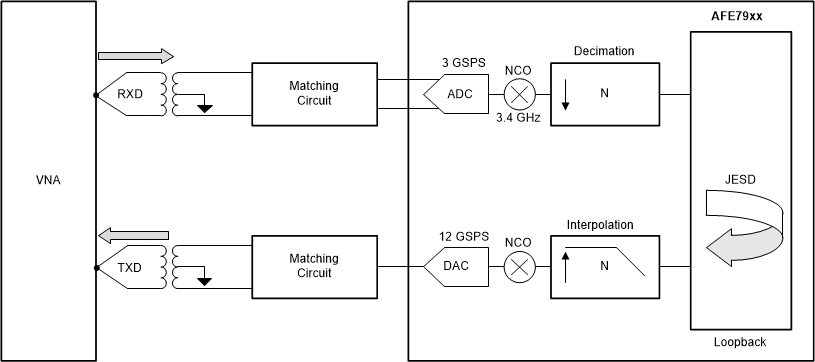

圖 1-1 ADC 至 DAC JESD 環回數據表“開關特性”突出顯示了不同 SERDES 速率下預期延遲與內部時鐘周期之間的函數關系，如表 1-1 所示。
整體延遲是由于匹配元件、RX 輸入到 JESD 輸出延遲、JESD 到 TX 輸出延遲和 VNA 內部延遲而在信號路徑中引入的總延遲。
以 122.88MSPS 為例，AFE79xx 在 122.88MHz 時的總內部延遲為 189 個時鐘周期，約為 1.53us。借助外部匹配元件，我們可以實現低于 2us 的群延遲響應。
| 參數 | 測試條件 | 最小值 | 典型值 | 最大值 | 單位 | ||
|---|---|---|---|---|---|---|---|
| TX 通道延遲 | |||||||
| 串行器/解串器接收器模擬延遲 | 全速率 | 2.8 | ns | ||||
| JESD 到 TX 輸出延遲 | LMFSHd = 2-8-8-1，368.64MSPS 輸入速率，24 倍插值，Serdes 速率 = 16.22Gbps (JESD204C) | 152 | 接口時鐘周期 | ||||
| LMFSHd = 8-16-4-1，491.52MSPS 輸入速率，24 倍插值，串行器/解串器速率 = 16.22Gbps (JESD204C) | 176 | ||||||
| LMFSHd = 4-16-8-1，245.76MSPS 輸入速率，48 倍插值，串行器/解串器速率 = 16.22Gbps (JESD204C) | 124 | ||||||
| LMFSHd = 2-16-16-1，122.88MSPS 輸入速率，96 倍插值，串行器/解串器速率 = 16.22Gbps (JESD204C) | 97 | ||||||
| RX 通道延遲 | |||||||
| 串行器/解串器發送器模擬延遲 | 3.6 | ns | |||||
| RX 輸入到 JESD 輸出延遲 | LMFS = 2-8-8-1，368.64MSPS，8 倍抽取，串行器/解串器速率 = 16.22Gbps (JESD204C) | 118 | 接口時鐘周期 | ||||
| LMFS = 2-16-16-1，122.88MSPS，24 倍抽取，串行器/解串器速率 = 16.22Gbps (JESD204C) | 92 | ||||||
| LMFS = 4-16-8-1，245.76MSPS，12 倍抽取，串行器/解串器速率 = 16.22Gbps (JESD204C) | 108 | ||||||
| LMFS = 4-8-4-1，491.52MSPS，6 倍抽取，串行器/解串器速率 = 16.22Gbps (JESD204C) | 153 | ||||||
| FB 通道延遲 | |||||||
| 串行器/解串器發送器模擬延遲 | 3.6 | ns | |||||
| FB 輸入至 JESD 輸出延遲 | LMFS=1-2-8-1，368.64MSPS，8 倍抽取 | 151 | 接口時鐘周期 | ||||
| LMFS=2-4-4-1，491.52MSPS，6 倍抽取 | 177 | ||||||
