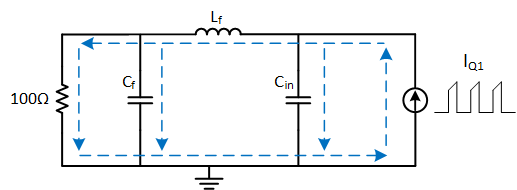

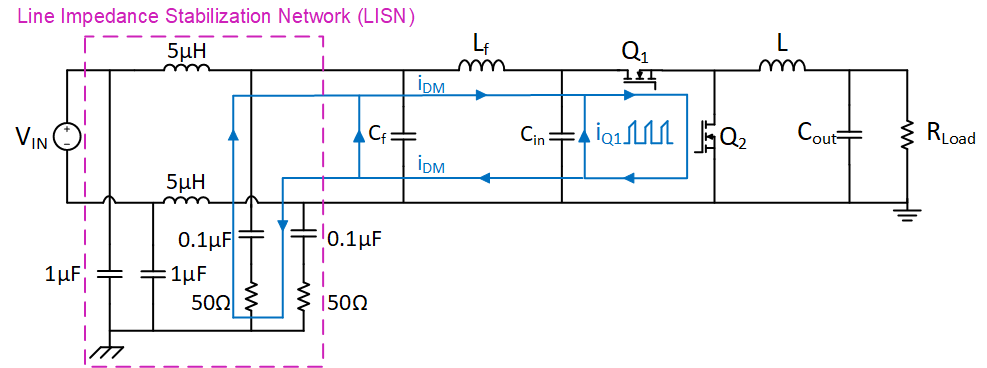

圖 3-13 中顯示了一個帶有輸入 EMI 濾波器（L_f、C_f）的典型降壓電路。虛線突出顯示了用于測量傳導噪聲的線路阻抗穩定網絡 (LISN)。切換器的輸入電流 i _Q1 是不連續的，導致基波和較低階諧波以及高頻噪聲電流。差分噪聲是由正電力線和返回電力線之間的相反傳播路徑引起的，與輸入電流的快速 di/dt 有關，因此它可以等效于電流源驅動模型，如圖 2-5 所示。EMI 濾波器可以減少基波和較低階諧波，但由于電感器和電容器的寄生參數，它在降低高頻 DM 噪聲方面的有效性可能會降低。為了降低高頻 DM 噪聲，封裝技術和布局布線技術對于緩解系統中的這些噪聲源變得非常重要。

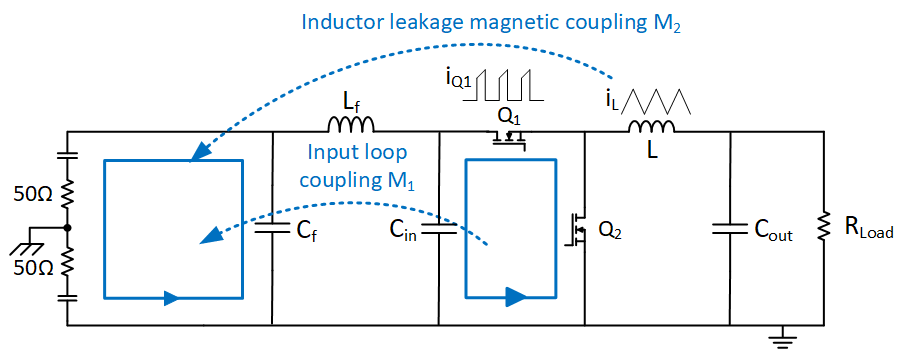

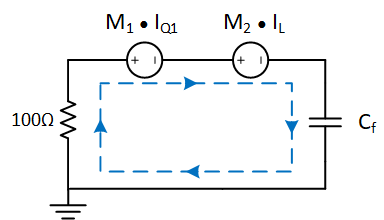

此外，輸入電流環路還會產生繞過 EMI 濾波器并耦合到 LISN 的磁場，如圖 3-22 中所示。這種磁耦合被建模為互感 (M₁)。功率電感器的泄漏磁場也通過互感 (M₂) 耦合到 LISN 網絡。其發射模型可以等效于圖 3-25。兩種類型的磁耦合都會產生 DM 噪聲電流。為了解決這些問題，通過策略性地放置輸入電容器來減少磁耦合 (M₁)，從而更大限度地減少降壓轉換器的輸入電流環路至關重要，使用完全密封的電感器來減少磁耦合 (M₂) 也是有益的。
