ZHCADG3 December 2023 LMR38020-Q1 , LMR38025-Q1
3 降低 48V 直流電源軌中降壓轉換器的傳導 EMI
節 2 展示了降壓轉換器的差模 (DM) 噪聲和共模 (CM) 噪聲的傳播路徑和發射模型。了解這些因素后，可以通過更大限度地減少噪聲源和干擾傳播路徑來解決 EMI 問題。EMI 測試遵循 CISPR 25 5 類標準。本研究使用了 LMR38020-Q1，它是一款 80V、2A 同步降壓轉換器。轉換器的原理圖如圖 3-22 所示。測試條件包括 Vin=48V、Vout=5V、Iout=2A 和 Fsw=400kHz，這是汽車設置中直流/直流電源系統的典型參數。

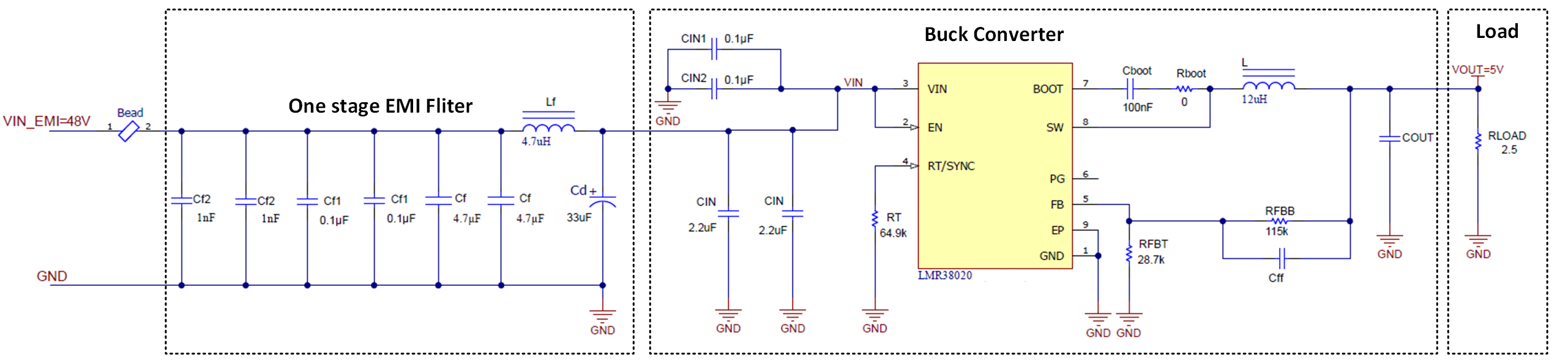

圖 3-1 具有 EMI 濾波器和磁珠的降壓轉換器原理圖
