布局布線在更大限度地降低 EMI 噪聲方面發揮著至關重要的作用，如果可能，建議使用四層 PCB。頂層應主要容納轉換器、電感器和 SW 節點，所有這些都是噪聲源。第二層應為連續的覆銅，用作接地平面以提供屏蔽。第三層可用于布放輸入、輸出和信號布線。最后，底層應容納遠離頂層噪聲源位置的 EMI 濾波器。

下面概述了同步降壓轉換器 LMR38020-Q1 的建議布局，其中包含重要注意事項：

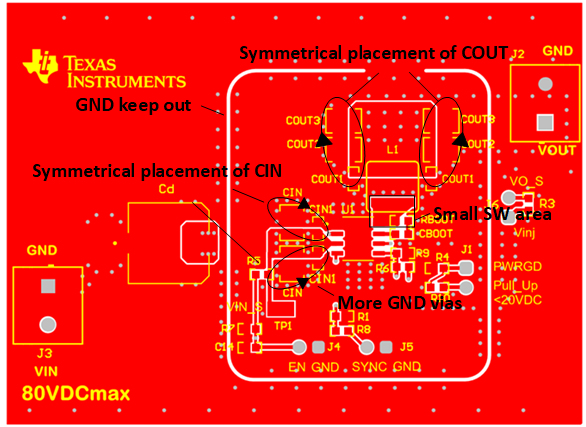

1. 頂層注意事項，如圖 3-5 所示。
   圖 3-5 頂層布局
   • 輸入電容器 (Cin) 應靠近 VIN 和 GND 引腳放置，以更大限度地減小輸入關鍵型環路面積。此外，應在 Cin 的 GND 和 VIN 平面周圍放置更多過孔，以減小輸入電流環路的寄生電感。此外，應對稱地放置 Cin 以創建兩個輸入環路，從而消除感應的磁場并減弱與 LISN 的磁耦合。相似地，輸出電容器也應該對稱放置以實現同樣的效果。
   • SW 節點是主要噪聲源，在布線時應避免連接到其他層的任何過孔。此外，SW 節點面積應保持較小，從而更大限度地減小寄生電容 (CP)。
   • 建議添加一個 GND 禁止區域，將外部 GND 與內部 GND 噪聲隔離。

   圖 3-6 展示了 Cin 在非對稱和對稱配置中的放置方式。圖 3-13 和圖 3-13 顯示了兩種配置之間 EMI 測試結果的比較。數據表明，在 FM 頻帶中，與非對稱配置相比，對稱電容器放置的峰值和平均噪聲水平大約低 4dB。這一發現證明了通過采用對稱放置電容器來消除磁場的優勢。

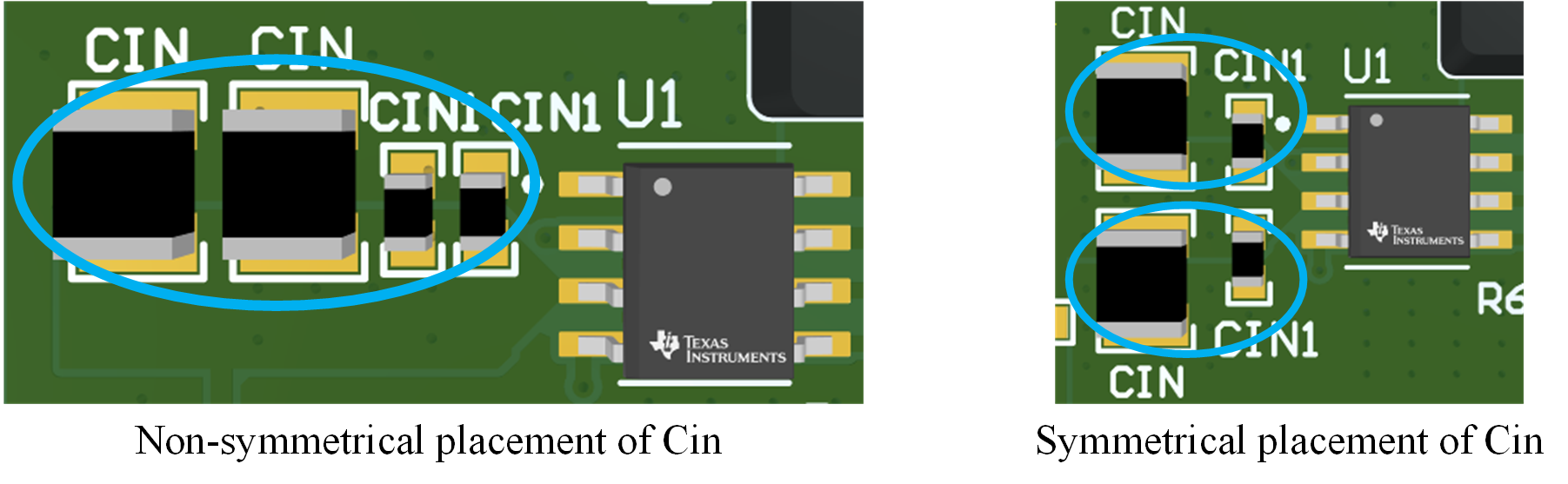

   圖 3-6 降壓轉換器上 CIN 的對稱和非對稱放置

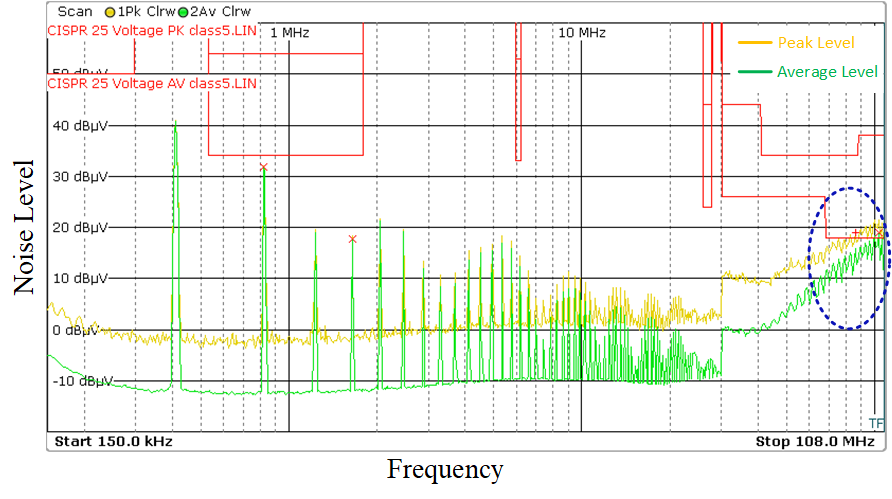

圖 3-7 非對稱 Cin 放置的傳導 EMI 測試結果

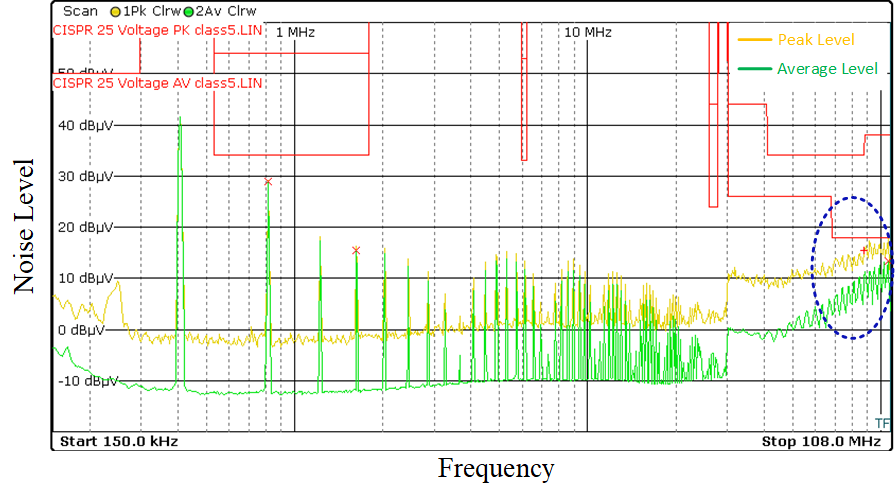

圖 3-8 對稱 Cin 放置的傳導 EMI 測試結果

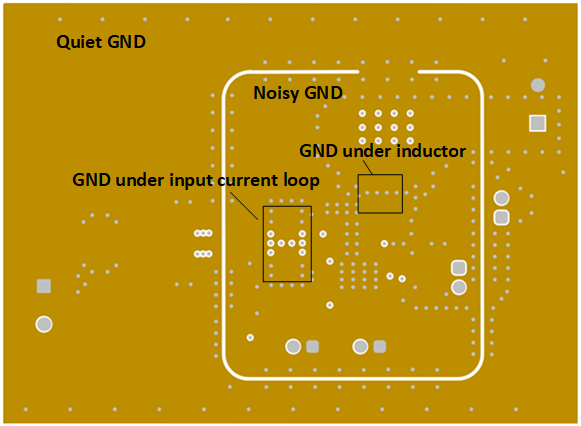

1. 圖 3-25 演示了第二層布局注意事項。在該布局中，整個第二層填充有銅作為接地平面。該接地平面位于輸入關鍵環路和電感器的正下方。這樣，銅中會產生渦流，這有助于減弱元件之間的磁耦合并降低整體 EMI 噪聲。

   圖 3-9 第二層布局

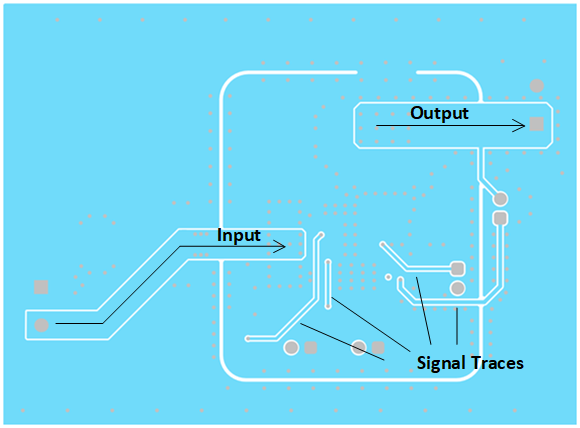

2. 第三層如圖 3-22 所示，該層主要用于信號布線。電源正常和 EN UVLO 等信號可以在該平面上布線。
   圖 3-10 第三層布局

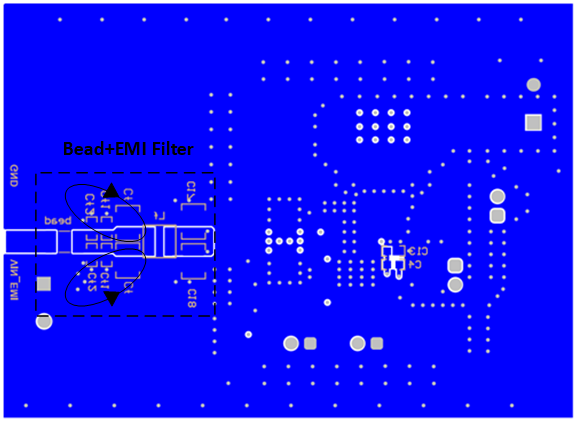

3. 圖 3-12 展示了底層。EMI 濾波器放置在這一層，遠離先前討論過的頂層噪聲源。請注意，濾波電容器也是對稱放置的，以進一步減少任何磁耦合。
   圖 3-11 底層布局
