2 UCC25640X HS 引腳具有寬 dv/dt 檢測范圍

如前所述，由于散熱問題，LED 照明 PSU 需要獲得高效率，并且 LED 也沒有保持時間要求，因此客戶會增加磁化電感來減小磁化循環電流，從而優化效率。

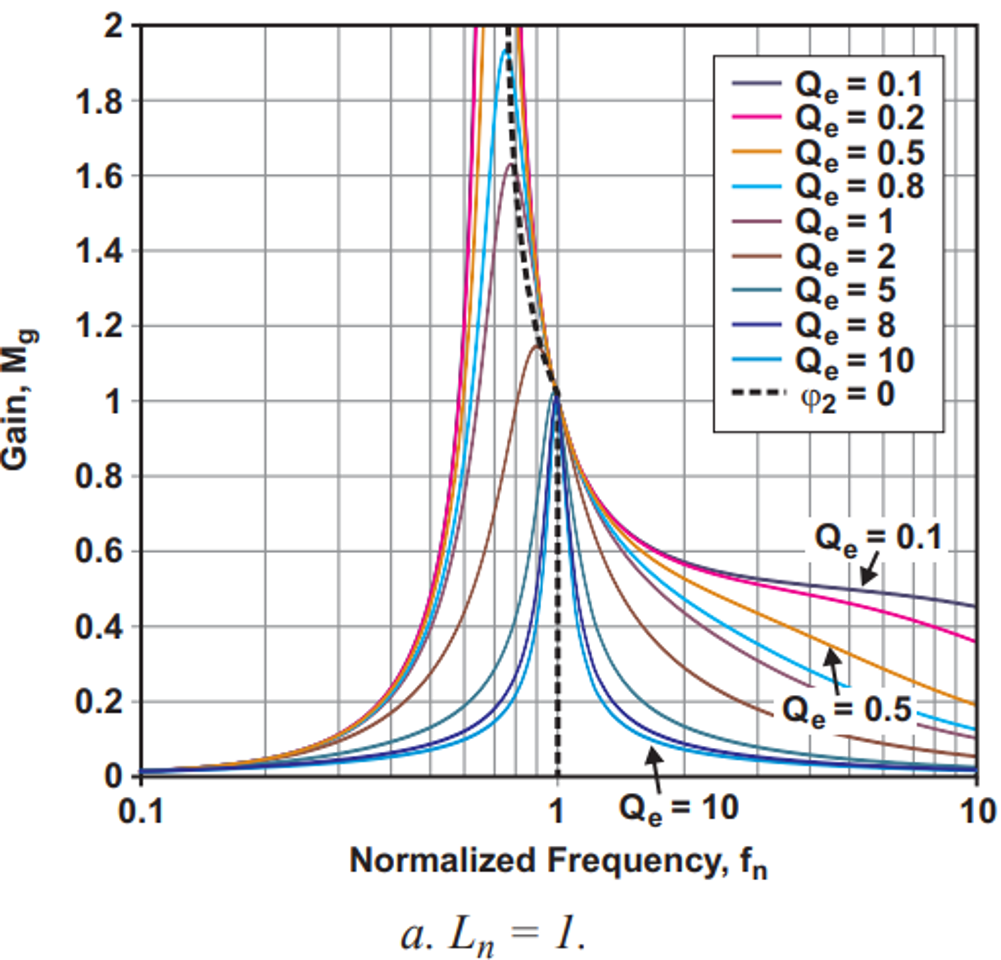

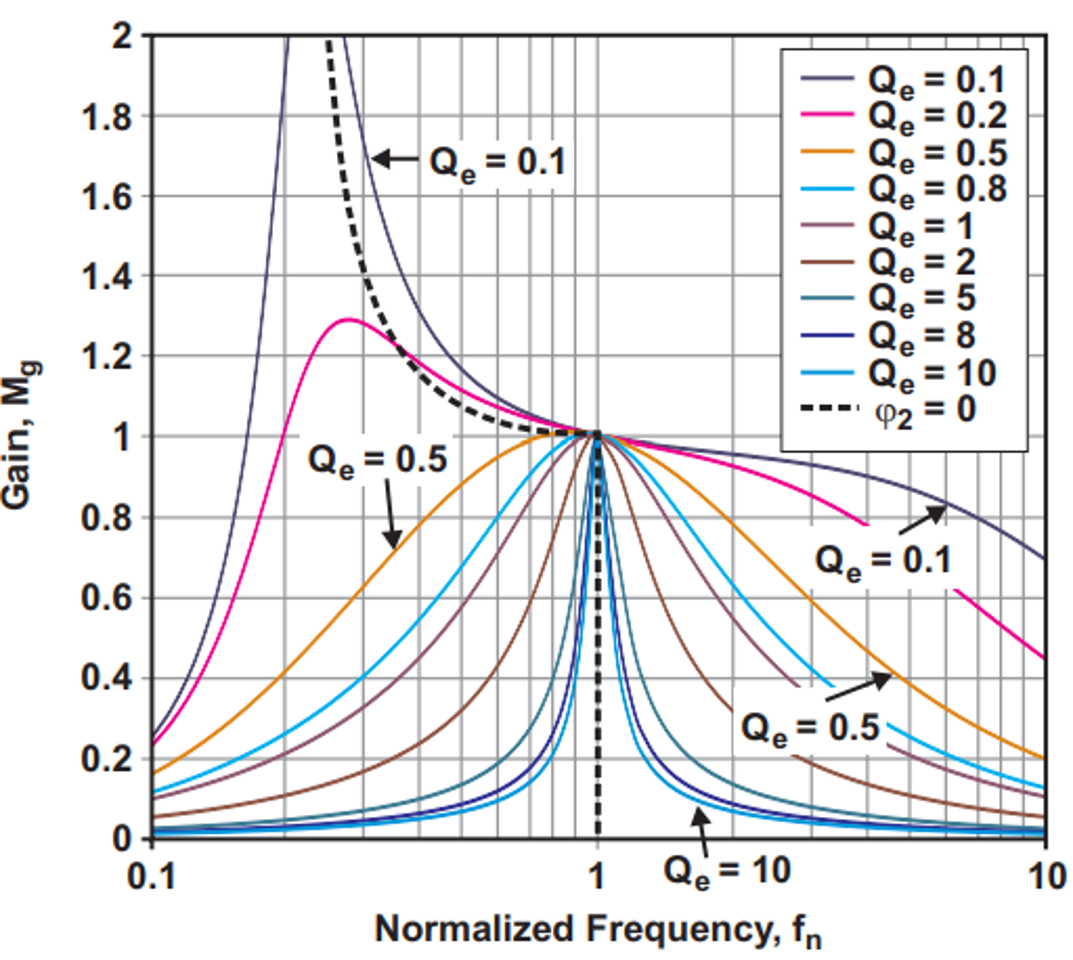

LED 照明 PSU 還需要支持高達兩倍的輸出電壓范圍，因此諧振回路需要設計成寬增益曲線，如圖 2-1 和圖 2-2 所示?？蛻艨梢赃x擇更低的 Ln 進行設計，這樣諧振回路曲線會有所差異，并且頻率發生微小變化時增益會發生顯著變化。

設計 LLC 諧振半橋電源轉換器應用手冊詳細說明了如何設計諧振半橋轉換器。

LED 照明 PSU 還對調光關閉功能有特殊要求，該功能可通過降低輸出電壓來關閉 LED。

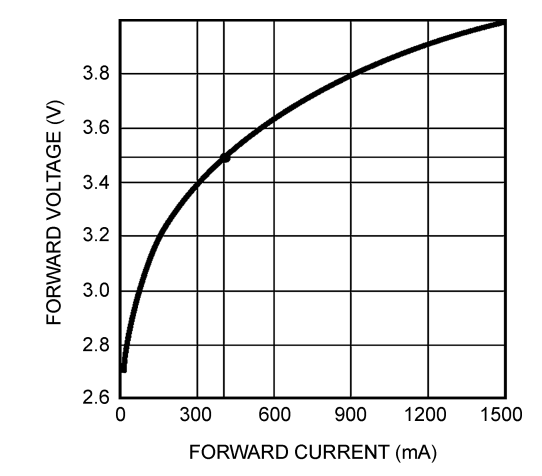

LED 與二極管類似，因?yàn)?LED 需要傳導最小正向電壓，如 圖 2-3 曲線所示，因此客戶可以控制電壓反饋環路，使輸出電壓低于最小正向電壓，從而可以關閉 LED。

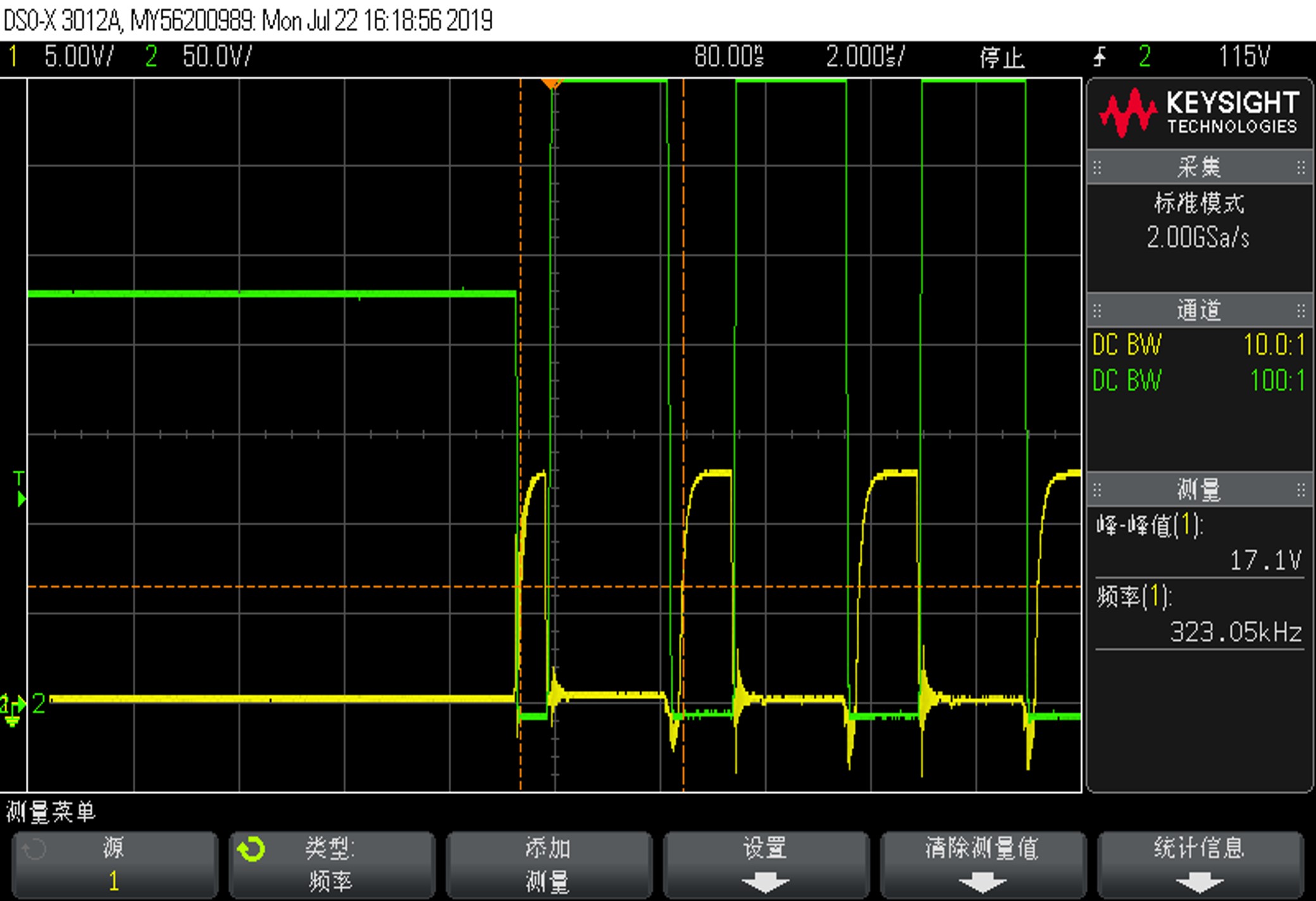

但在調光關閉條件下，可以大幅提高開關頻率，因?yàn)?LED 照明 PSU 在空載和低增益條件下運行，因此開關頻率如圖 2-4 所示。

如果在照明應用中采用諧振回路設計和調光關閉功能，則在調光關閉條件下，諧振電流非常小。

1. 更高的磁化電感會減小磁化循環電流，從而優化諧振回路設計的效率。
2. 調光關閉條件下具有更高的開關頻率

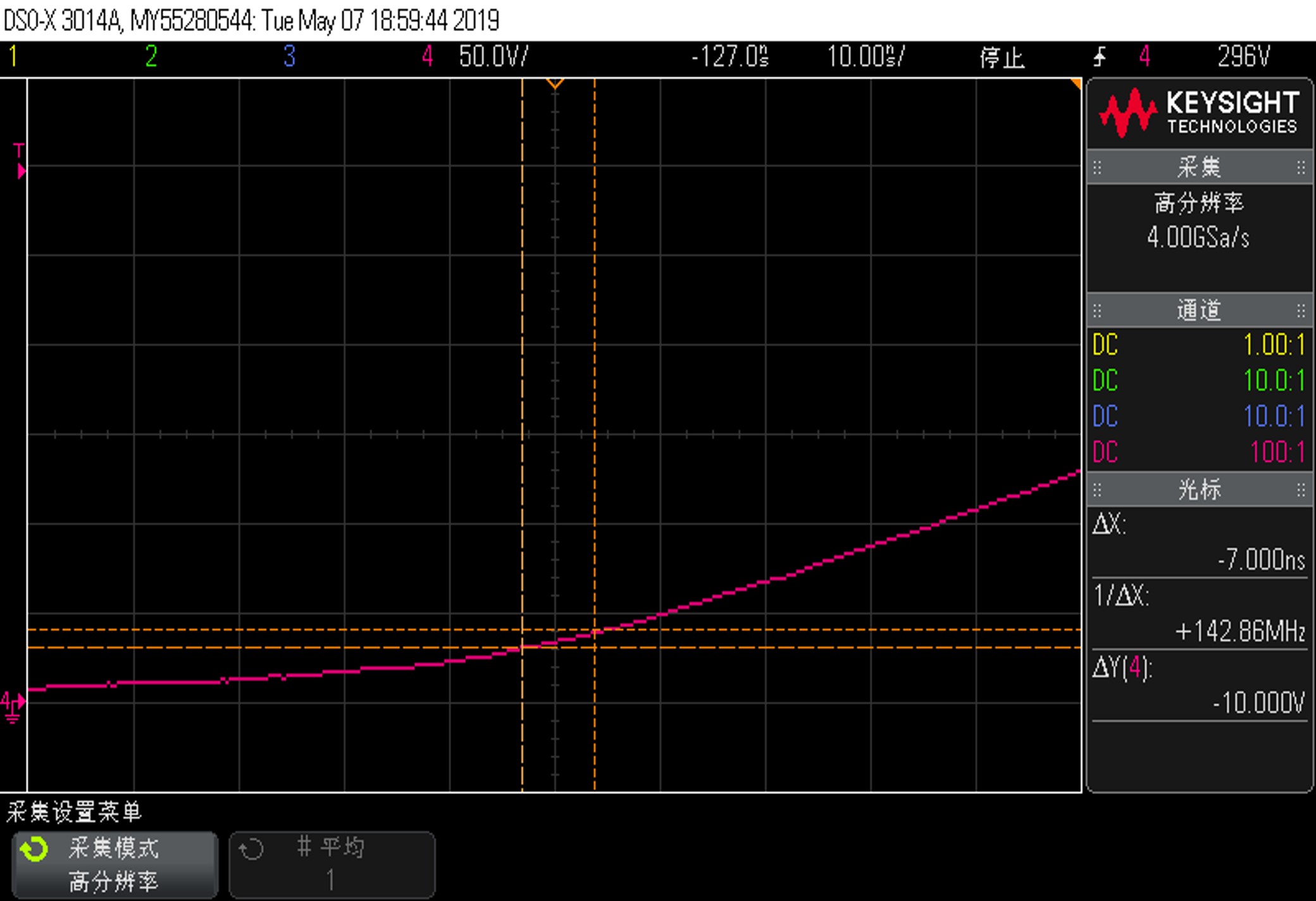

客戶還可以添加電容器，并聯到 MOS 漏源極來提高 EMI 性能，因此 MOS VDS 壓擺率會非常慢，如圖 2-5 所示。TI 意識到客戶電路板上的 UCC25630X 存在這個問題，因此 UCC25640X 增加了 HS 引腳 dv/dt 檢測范圍，并可設計用于 LED 照明 PSU 應用。
