3 UCC256402/4 無需使用輔助電源

UCC256402/4 使用自偏置啟動方案，因此無需使用單獨的輔助電源。當首次插入交流電源時，PFC 和 LLC 均關閉。啟用 HV 引腳上的內部 JFET，并可為 VCC 電容器充電。當 VCC 引腳電壓低于 VCCShort 時，充電電流很??；然后當 VCC 引腳電壓高于 VCCShort 時，充電電流會變得更大。VCC 引腳電壓超過 VCCStartSelf 閾值 (26V) 后，電流源會關閉，并啟用 RVCC 來打開 PFC。當 PFC 輸出電壓達到 BLK 開啟閾值時，打開 LLC。當 LLC 正在運行且穩定在輸出電壓后，輔助繞組可為 PFC 和 LLC 控制器器件提供電流。

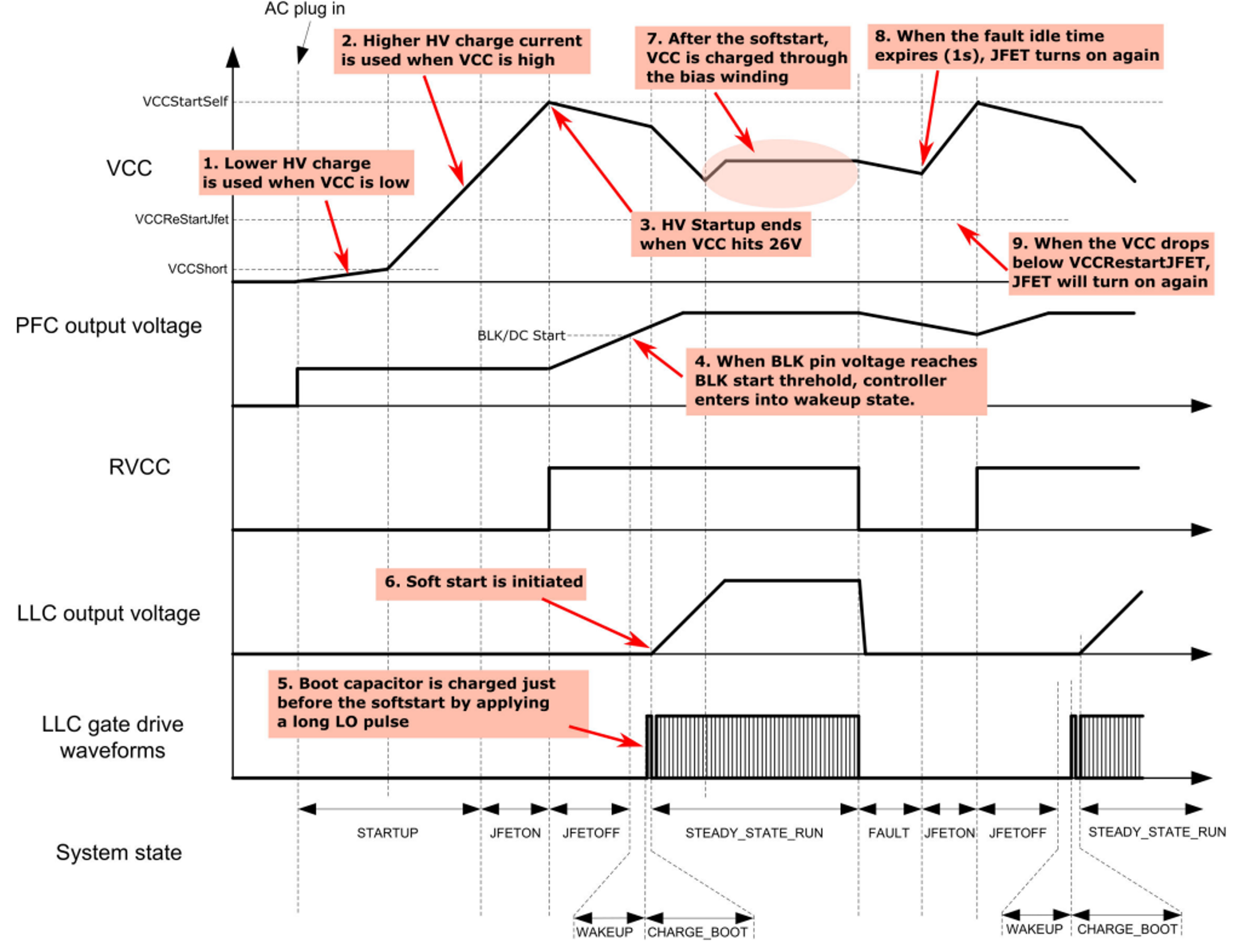

圖 3-1 顯示了上電序列，UCC25640x LLC 諧振控制器特性簡要概述與啟動指南應用手冊介紹了 UCC25640X 功能。

PFC Vcc 由 LLC RVcc 引腳供電，因此 LLC 可以通過在 LLC 觸發保護時禁用 RVcc 來關閉 PFC，從而更好地保護 PFC 功率級。
