ZHCADM2 January 2024 UCC256402
5 UCC25640X 具有可編程突發模式閾值
LED 照明 PSU 具有調光功能，可微調輸出電流來控制 LED 磁通，曲線如圖 5-1 所示。
如果 LLC 在突發模式下運行，則輸出電流不會持續，然后 LLC 會導致 LED 閃爍，因此客戶無法讓 LLC 在調光范圍內以突發模式運行。
UCC25640X 具有 LLSS 引腳，可通過外部電阻分壓器對突發模式閾值進行編程，從而使客戶能夠輕松地對突發模式閾值進行微調，還可以禁用突發模式來強制 LLC 在空載條件下繼續開關，這有助于防止 LED 閃爍。

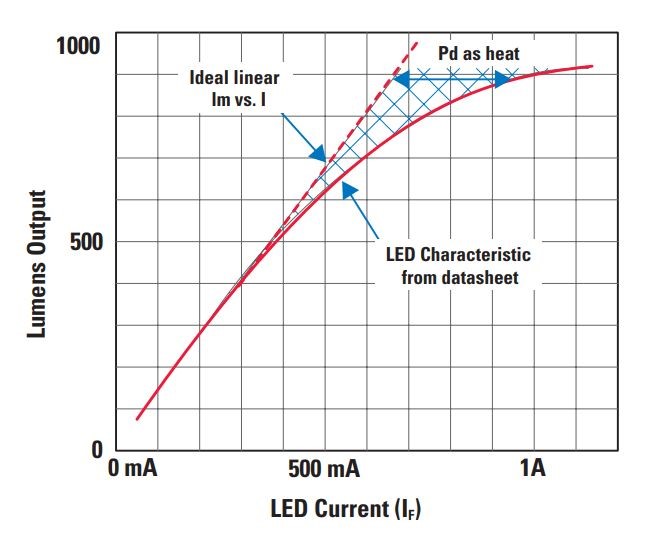

圖 5-1 流明輸出與 LED 電流間的關系但是，LED 照明 PSU 仍需要突發模式功能，以便在調光關閉時降低功耗。
如前所述，LED 照明 PSU 可以控制輸出電壓，以使 LED 可以在調光關閉條件下運行，從而能夠關閉 LED 作為待機模式。
突發模式閾值設置對于調光關閉條件也很重要，并具有以下一些權衡。
如果突發模式閾值設置過高，則 Vcc 會在突發關斷時間內降至低于 UVLO 閾值，還可允許控制器在調光范圍內以突發模式運行。
如果突發模式閾值設置過低，開關頻率會增加，開關損耗也會增加，這樣就無法滿足待機功耗要求。
