1 隔離式放大器簡介

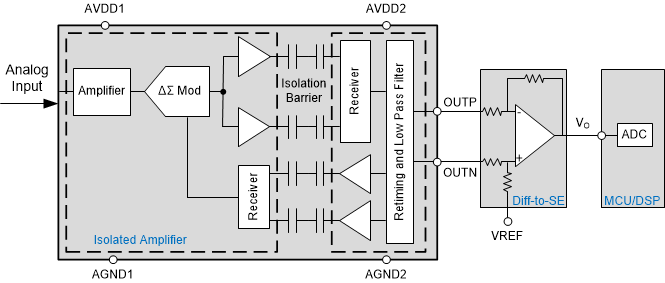

圖 1-1 展示了基于隔離式放大器的測量設計實現。
圖 1-1 隔離式放大器實現隔離式放大器的輸入級包含一個能夠驅動 Δ-Σ 調制器的輸入放大器。輸入放大器的增益是固定的，并由內部精密電阻器設置。Δ-Σ 調制器使用內部基準電壓和時鐘發生器將模擬輸入信號轉換為數字比特流。驅動器跨隔離柵（將高壓與低壓域隔開）傳輸調制器的輸出。接收的比特流和時鐘由低壓側的模擬低通濾波器進行同步和處理，并呈現為模擬輸出信號。
隔離式放大器的差分輸出通常通過基于運算放大器的電路轉換為單端模擬輸出。該電路還可以使用低通濾波器，將信號帶寬進一步降低至目標帶寬，從而提高系統噪聲性能。
模數轉換器 (ADC) 位于微控制器 (MCU) 或數字信號處理器 (DSP) 的外部或內部，接收該反饋模擬輸出并將其轉換回數字域。
