4 牽引逆變器中的隔離式調制器
圖 2-1 展示了基于隔離式調制器的設計在汽車牽引逆變器中的實現。

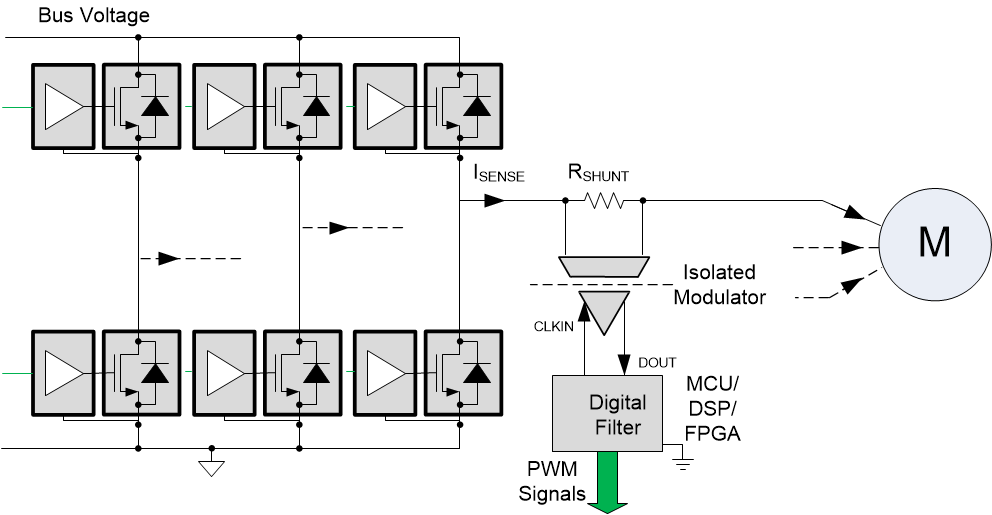

圖 4-1 使用隔離式調制器測量電流牽引逆變器直接影響駕駛體驗，需要精確控制牽引電機的速度和扭矩。分流電阻器搭配隔離式 Δ-Σ 調制器，可為控制器提供超高質量的反饋信號，從而為橋式晶體管確立脈寬調制 (PWM) 模式。借助數字濾波器，工程師可以優化對牽引電機控制的質量。
如圖 3-1 所示，F(xiàn)PGA、MCU 和 DSP 可以并行運行多個數字濾波器。其中一個數字濾波器可以是高性能數字濾波器，提供精確的反饋信號來控制橋式晶體管。另一個數字濾波器可以是用于檢測過載或過流情況的低延遲數字濾波器。兩個數字濾波器均可使用具有不同 OSR 的三階 (sinc3) 濾波器。
