2 隔離式調制器簡介

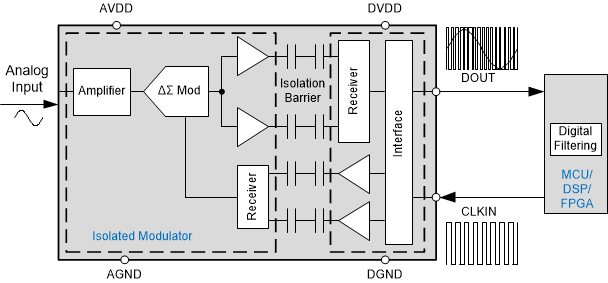

圖 2-1 展示了基于隔離式調制器的測量設計實現。
圖 2-1 隔離式調制器的實現隔離式調制器的輸入級與隔離式放大器的輸入級類似。驅動器跨隔離柵傳輸調制器輸出。隔離式數據輸出 DOUT 以更高頻率（高達 20MHz）提供由 1 和 0 組成的數字比特流。此比特流輸出的平均時間與模擬輸入電壓成正比。測量的信號通過微控制器系列（例如 TMS320F2807x 和 TMS320F2837x）、DSP 或者現場可編程門陣列 (FPGA) 內部的數字濾波器進行重建。
