圖 1-10 MII 環回圖

1. 打開受測器件的電源
2. 在寄存器 0x0 中啟用 MII 環回
3. 從 MAC 發送固定數量的數據包。如果使用 ping 發送數據包，則不要使用與源相同的 IP 地址，因?yàn)閿?shù)據包絕不會傳輸?shù)?PHY。使用隨機 IP 地址。
4. 如果發送的所有數據包也都收到了，則 SGMII 連接正常工作。Tcpdump 或 Wireshark 可用于檢查接收的數據包數量。

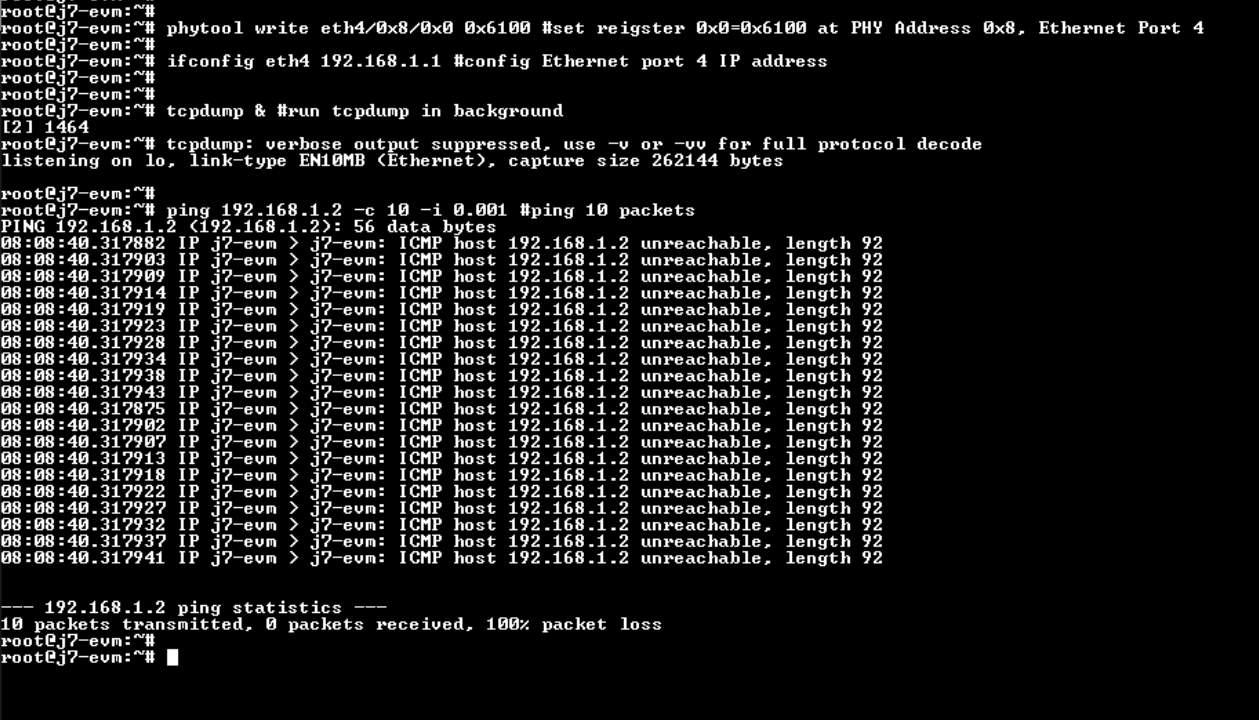

在圖 1-11 中，啟用 MII 環回后從 MAC 輸出 10 個數據包。Ping 顯示發送了 10 個數據包，收到 0 個數據包。這是預期結果，因?yàn)槟繕?biāo)地址不存在。但是，TCPdump 日志會顯示入站數據包中的所有出站數據?？偣灿?20 條消息。將傳出 10 條消息，然后通過環回發送回主機。因此，PHY 內的 MII 塊正常工作。

圖 1-11 在 Linux 中測試 MII 環回

要僅顯示傳出或傳入的數據包，請使用以下命令：

tcpdump dst hst <host IP> & #Packets coming to the host
tcpdump src hst <host IP> & #Packets sent out from the host
