1.6.1 SGMII 眼圖模板要求
要測量 PHY 的 SGMII 輸出，請在輸入引腳附近使用示波器進行測量。
PHY 上 TX_M 和 TX_P 引腳的輸入 需要遵循圖 1-13 中所示的最低要求。
圖 1-13 SGMII 眼圖模板輸入要求節(jié) 1.6.1 是根據(jù)輸入要求測得的樣本眼圖，其中 y 軸以毫伏為單位測量，x 軸以 ns 為單位測量。由于模板適合此眼圖，因此模板滿足 SGMII 輸入要求。

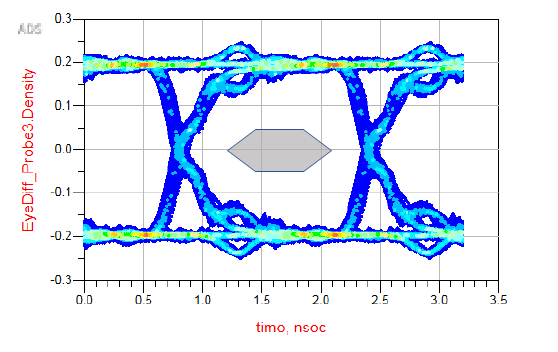

圖 1-14 SGMII 示例仿真如果 PHY SGMII 輸入不滿足上述要求，則布局可能會存在一些問題。有關更多詳細信息，請參閱節(jié) 1.7。PHY SGMII 輸出也可以通過 VOD 擺幅寄存器進行調整。
例如，可以通過切換 DP83TG720S-Q1 中寄存器 0x428 的位 13 和 14 來更改這些設置。
表 1-5 DP83TG720S-Q1：428h 輸出擺幅設置
| 位 14-13 | 寄存器值 | SGMII 輸出擺幅 | 單位 |
|---|---|---|---|
| 00b | 0x0002 | 1000 | mV |
| 01b | 0x2002 | 1260 | mV |
| 10b | 0x4002 | 900 | mV |
| 11b | 0x6002 | 720 | mV |
