1.4.3 使用固定數量的數據包進行 RX 和 TX 吞吐量測試
對于 2018 年之后發布的單線對以太網器件，可以在數據表中找到 RX/TX 數據包計數器和錯誤計數器寄存器。例如，在 DP83TG720S-Q1 中，這些寄存器為 0x639-0x63E。按照以下步驟檢查 RX 和 TX 方向的通信：
- 打開待測系統電源并建立其鏈路。
- 禁用系統中的所有后臺數據包。
- 讀取 0x639-0x63E 以清除寄存器。
- 在系統中沿兩個方向發送 100 個數據包。
- 檢查 TX/RX 計數器是否正確遞增，以及寄存器中是否沒有 CRC 錯誤，寄存器需要具有以下值：0x639=0x64、0x63A=0x0、0x63B=0x0、0x63C=0x64、0x63D=0x0。0x63E=0x0。

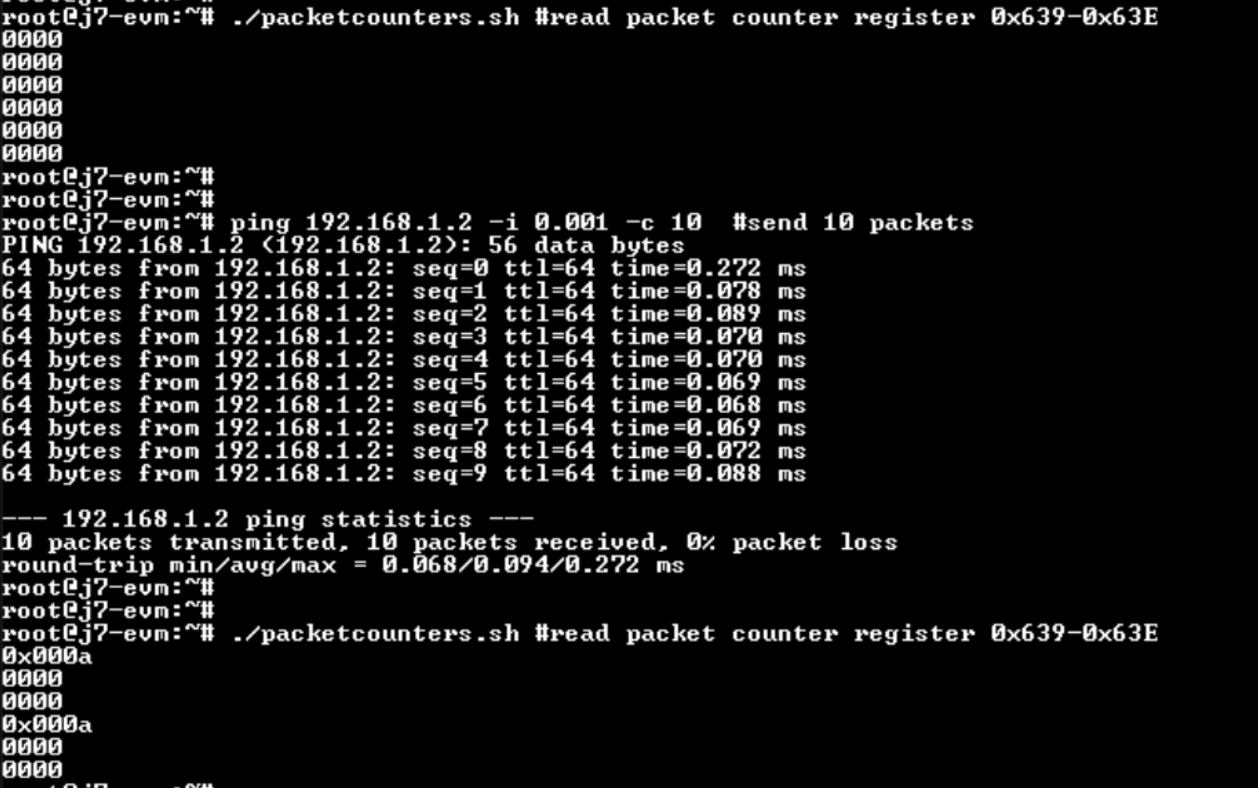

圖 1-7 展示了使用 DP83TC812 的數據包計數器寄存器檢查 RX 和 TX 通信的示例。腳本 ./packetcounters.sh 按順序輸出寄存器 0x639-0x63E。寄存器值表明 PHY 中發送了 10 個數據包，接收了 10 個數據包，且沒有錯誤。因此，RX 和 TX 通信正常工作。
圖 1-7 使用 DP83TC812 檢查吞吐量和數據包計數器如果正在使用不帶數據包計數器寄存器的以太網 PHY，或者無法在系統中禁用后臺數據包，則可以使用 Wireshark 或 Tcpdump 來探查數據包。按照以下步驟檢查 TX 方向的通信：
- 打開待測系統電源并建立其鏈路。
- 開始在鏈路伙伴的終端上運行 tcpdump 或 wireshark。
- 從受測器件 (DUT) 向鏈路伙伴 Ping/發送 10 個數據包。請參閱圖 1-8。
- 如果接收到所有 10 個數據包，則可能會有 10 個請求顯示在 wireshark/tcpdump 中。請參閱圖 1-9。

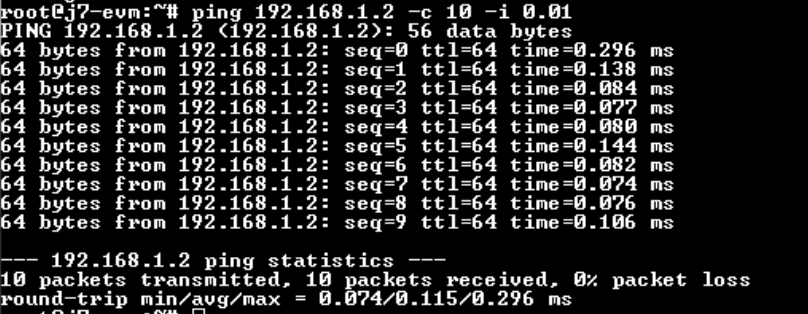

圖 1-8 從 DUT 向鏈路伙伴發送 10 個數據包

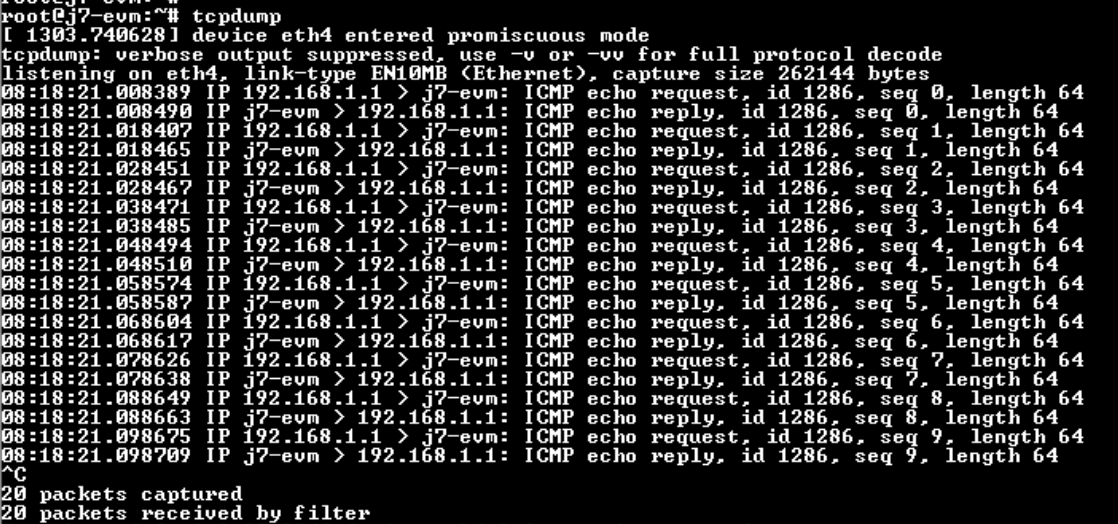

圖 1-9 TCP 轉儲日志示例除了鏈路伙伴和 DUT 的角色相反外，測試 RX 方向的步驟是類似的。
