4 TUSB521-Q1 放置示例

遵循本文檔中列出的布局指南，TUSB521-Q1 將能夠通過典型的 14 英寸 FR4 布線恢復 USB 設備的信號。請記住，轉接驅動器到 USB-C 連接器的距離（也稱為后置通道長度）最大為 5 英寸。這些建議的最大布線長度假定器件提供 -3dB 的去加重功能，并且具有符合要求的接收器，可以減少 USBIF 為 Type-C 電纜和主機/器件預算的 20dB 損耗。通過調整器件的均衡、去加重功能和 VOD 設置，可以延長系統中可用的最大布線長度，從而延長使用時間。反之，如果信號無法用 USBIF 給出的 20dB 損耗預算恢復，則需要進行更改以滿足此要求，比如更改器件的放置或調整器件的設置。只有在與器件制造商討論確定正確的設置之后，才能對器件進行任何這些更改。

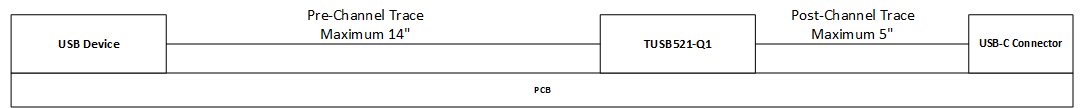

圖 4-1 TUSB521-Q1 放置設計示例
