5 TUSB521-Q1 配置示例

圖 5-1 提供了一個器件系統配置示例，該系統使用運行速率為 5Gbps 的 USB3.1 Gen 1 器件以及 TUSB521-Q1。

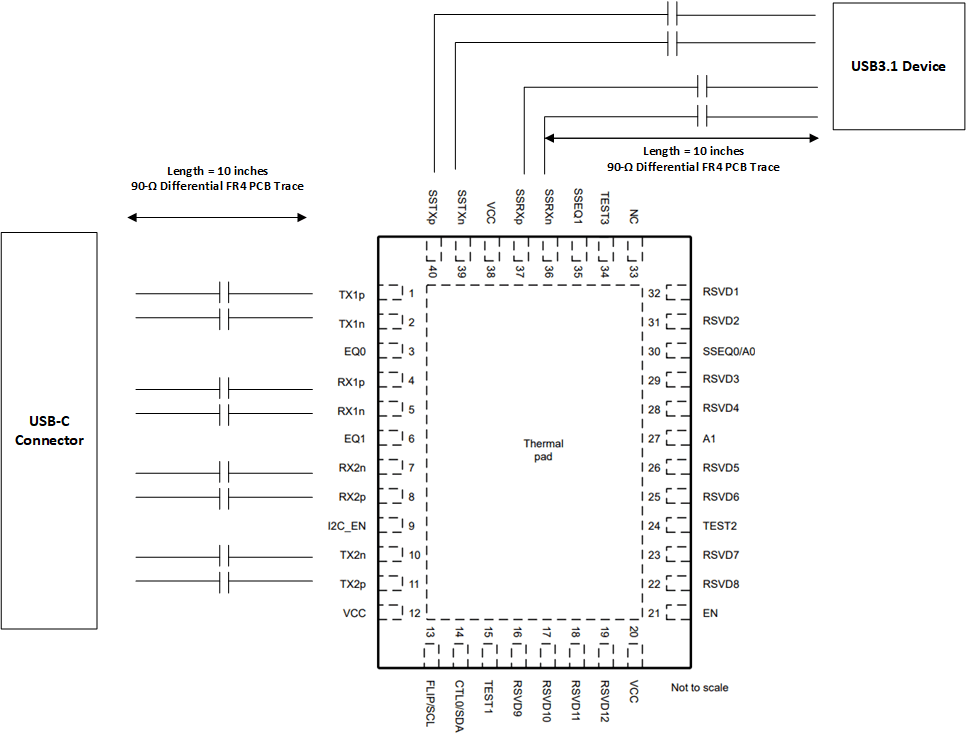

圖 5-1 TUSB521-Q1 實現示例

使用本示例中給定的布線長度，為 SSTX 和 RX1/2 選擇均衡值的方法是選擇可用的最接近 EQ 增益，以匹配通過連接器、元件和器件封裝產生的布線損耗和額外損耗：

• USB 器件至 TUSB521-Q1 SSTX = 10 英寸 (-4.9dB) + 器件封裝中的典型損耗 + 電容器 (-1.5dB) = -6.4dB 的總損耗。使用的 TUSB521-Q1 SSEQ 設置 = 設置 #8 (6.4dB)。
• Type-C 連接器至 TUSB521-Q1 RX1/RX2 = 5 英寸 (-2.5dB) + 典型連接器損耗 + 元件 (-2dB) = -4.5dB 的總損耗。使用的 TUSB521-Q1 EQ 設置 = 設置 #4 (4.6dB)。

請注意，其他因素（例如布局質量、器件發送器和接收器質量）需要調整 EQ 設置才能獲得出色性能。使用上述方法根據系統板布線長度選擇初始配置值。
