ZHCAES7 November 2024 TUSB1021-Q1 , TUSB521-Q1
6.2 交流耦合和電阻放置
放置交流耦合電容器時，最大元件尺寸為 0402。布局期間，在主機或器件通道上，將交流耦合電容器放置在與器件和 TUSB521-Q1/TUSB1021-Q1 等距的位置。在連接 TUSB521-Q1/TUSB1021-Q1 通道的連接器上，以對稱放置方式將交流耦合電容器靠近 TUSB521-Q1/TUSB1021-Q1 放置，以建立出色的信號質量并更大限度地減少反射。放置可選的下拉電阻器時，電阻器的焊盤應與高速布線共用，從而盡量減少殘樁。有關最佳交流耦合電容器布局對稱性的示例，請參閱 圖 6-2。

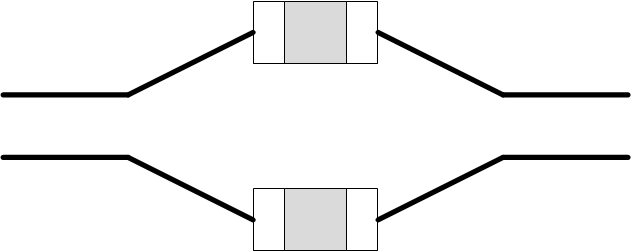

圖 6-2 交流耦合電容器布局示例
