10 壓降權變措施

如果 RXD 線路上的壓降導致系統出現問題，有多種方法可以解決該壓降。

• 主要權變措施是用 TXD 線路上的高電壓結束最后一次傳輸。這將消除 RXD 線路上的壓降。在前面討論的各種測試中，在 TXD 線路上模擬了 0V 低電壓。當 TXD 線保持電壓高電平時，THVD1400 和 THVD2410 都不存在壓降，如圖 10-1 和圖 10-2 中所示。

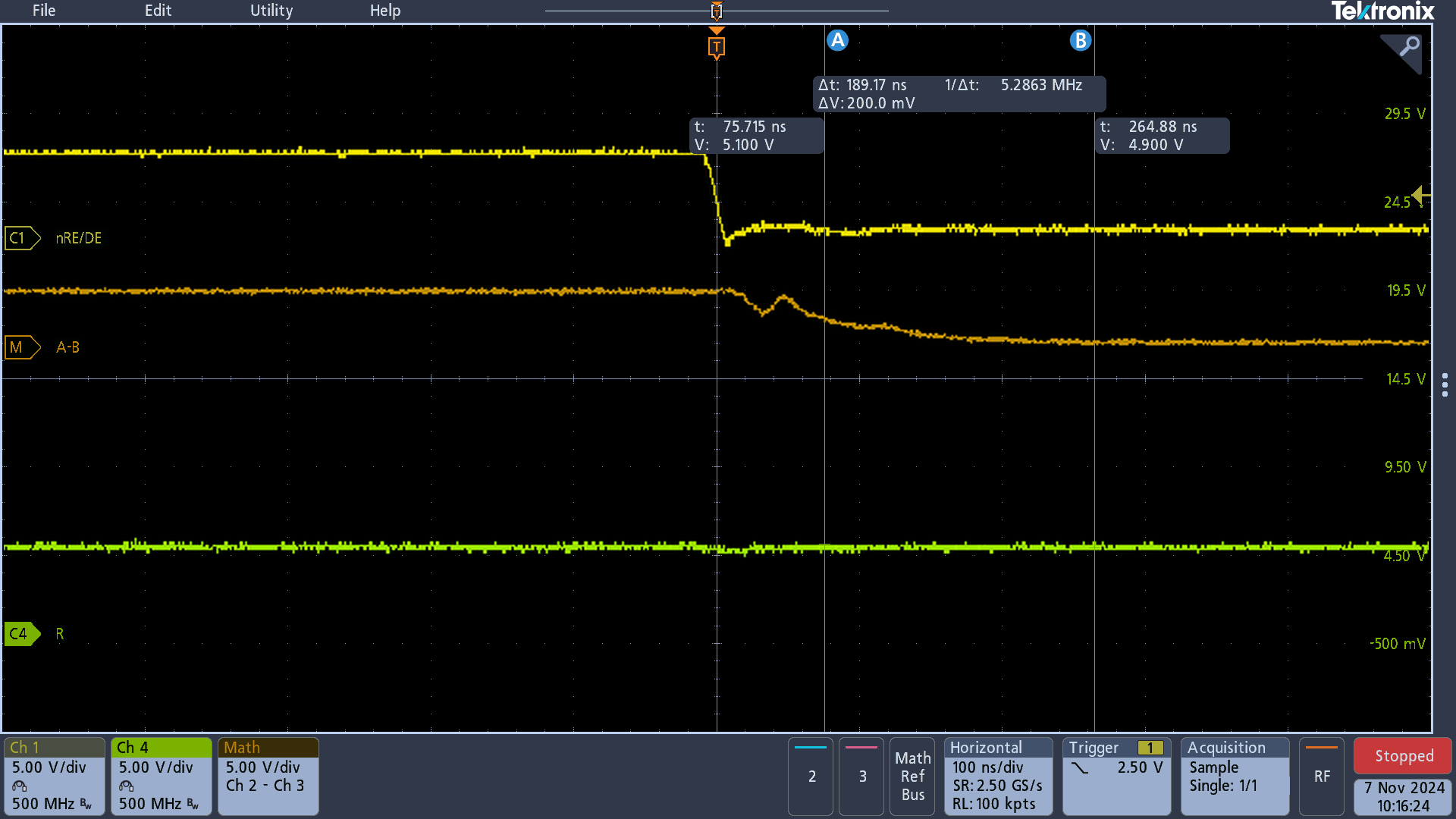

圖 10-1 THVD1400 1000pF TXD 高電平

圖 10-2 THVD2410 1000pF TXD 高電平

將最后一個 TXD 位保持為高電平適用于 THVD1400 和 THVD2410 的單端和差分電容設置。此權變措施也適用于 RXD 線路上由于高電容而出現壓降的大多數 RS-485 器件。

圖 10-3 DE 和 RE 短接，D=高電平

• 另一種權變措施是使用 MCU 單獨控制 nRE 和 DE 引腳?？梢栽诟鞣N模式之間關閉和打開 nRE 和 DE（存在輕微的延遲），而不是將它們短接在一起，以便總線有足夠的時間放電。這樣，電容器就可以在收發器開始讀取總線之前完全放電。
• 最后，如果特定系統不能采用其他方法，則需要盡可能減小總線上的電容，以縮短 RXD 壓降時間。需要移除不必要的濾波電容器或其他電容元件。
