8 THVD1400 電容結果

在上述設置和條件下，可以顯示測試電容最高和最低的波形。表 8-1 列出了 D 保持為 0V 時所有單端和差分電容的壓降時間。

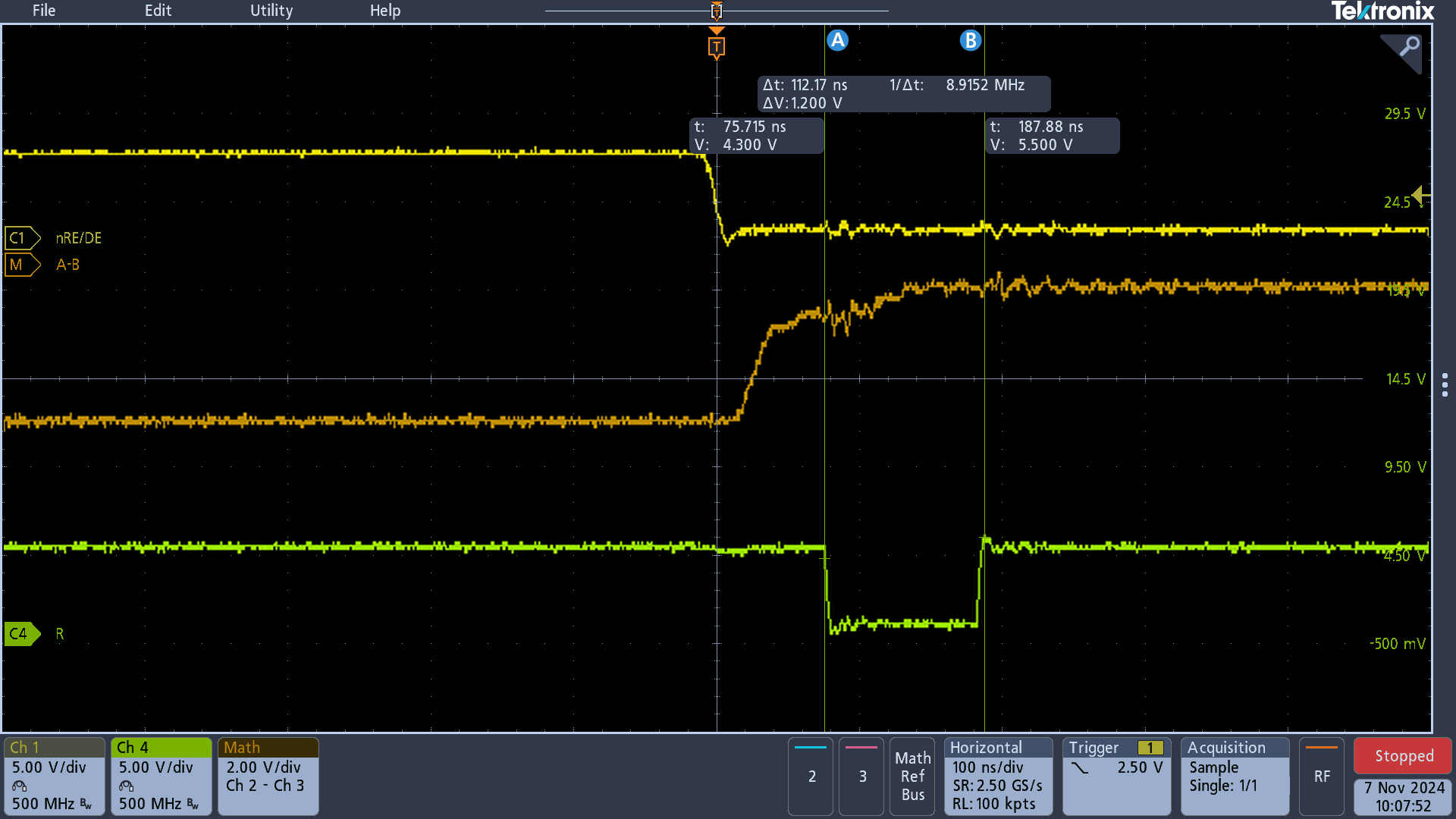

對于 50pF 單端電容，圖 8-1 展示了黃色 nRE/DE 線路從發送切換到接收。橙色 A-B 線展示了差分總線由于 RC 常數而逐漸拉至高電壓。因此，R 引腳的壓降持續 112ns。

圖 8-1 THVD1400 50pF 單端電容

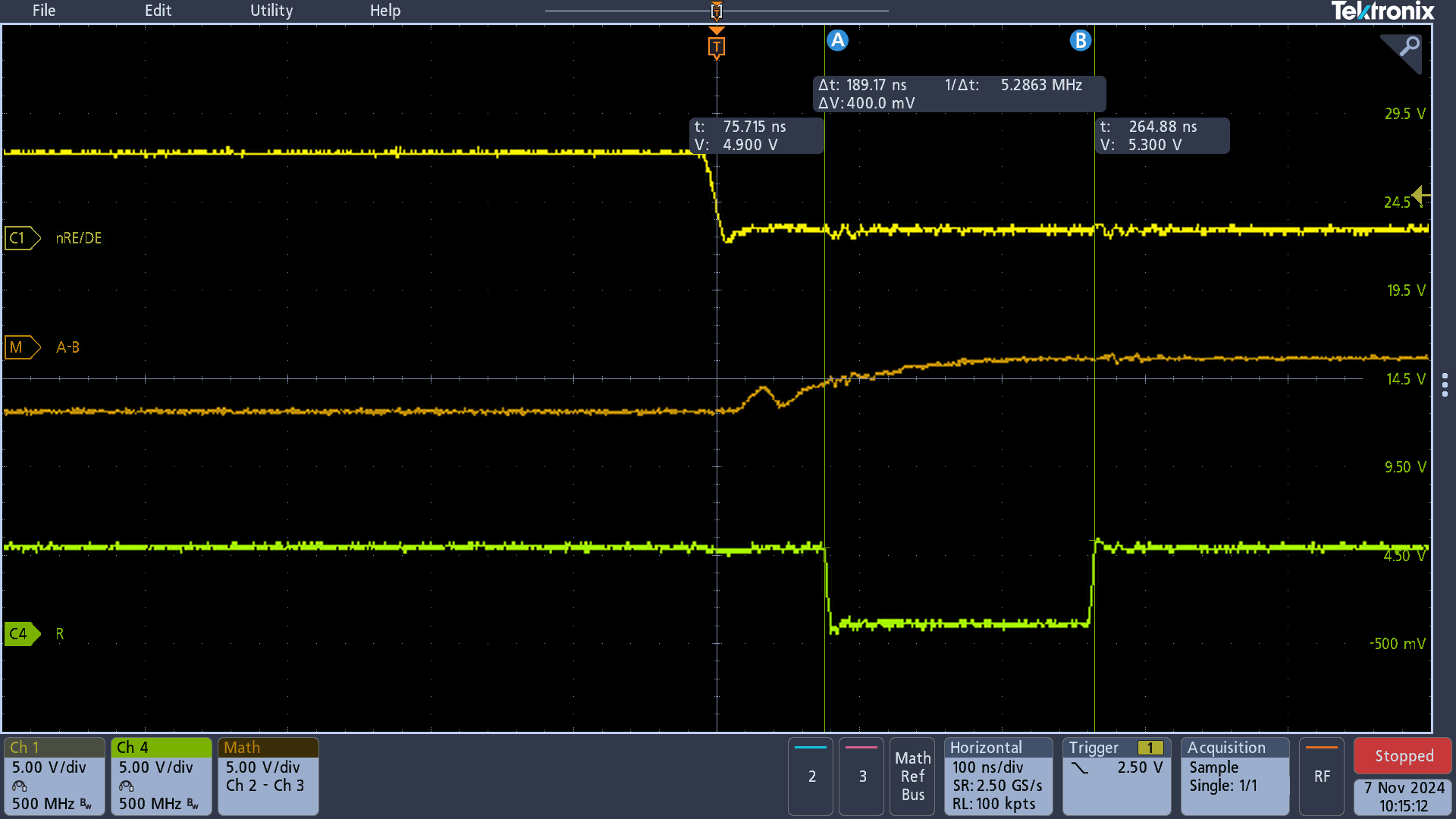

圖 8-2 展示，當總線上有 1000pF 單端電容時，可以看到 189ns 的較長壓降。A-B 總線需要更多的時間才能達到穩定的電壓值。

圖 8-2 THVD1400 1000pF 單端電容

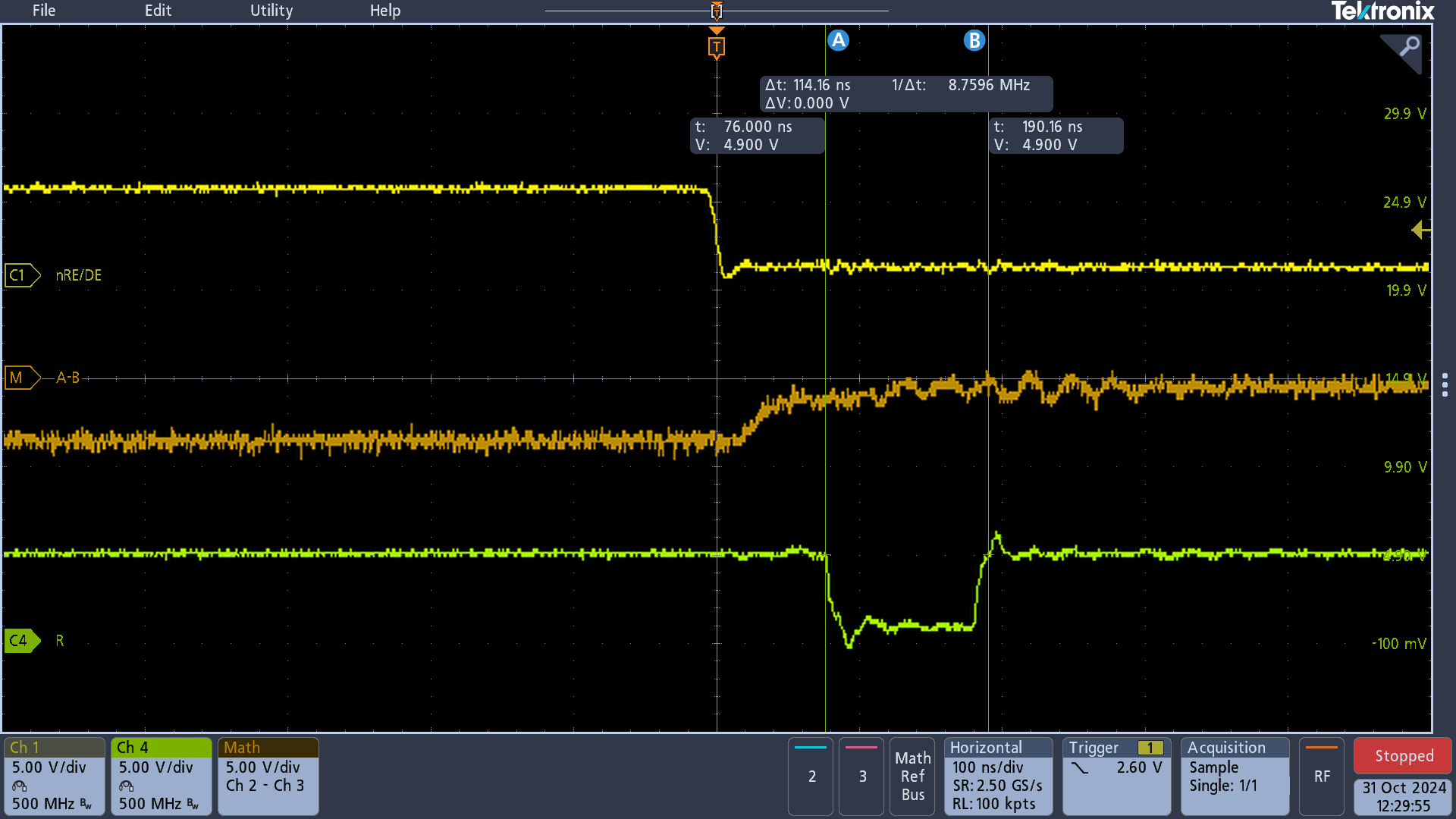

對于 50pF 的差分電容，壓降持續 114ns，如圖 8-3 所示。

圖 8-3 THVD1400 50pF 差分電容

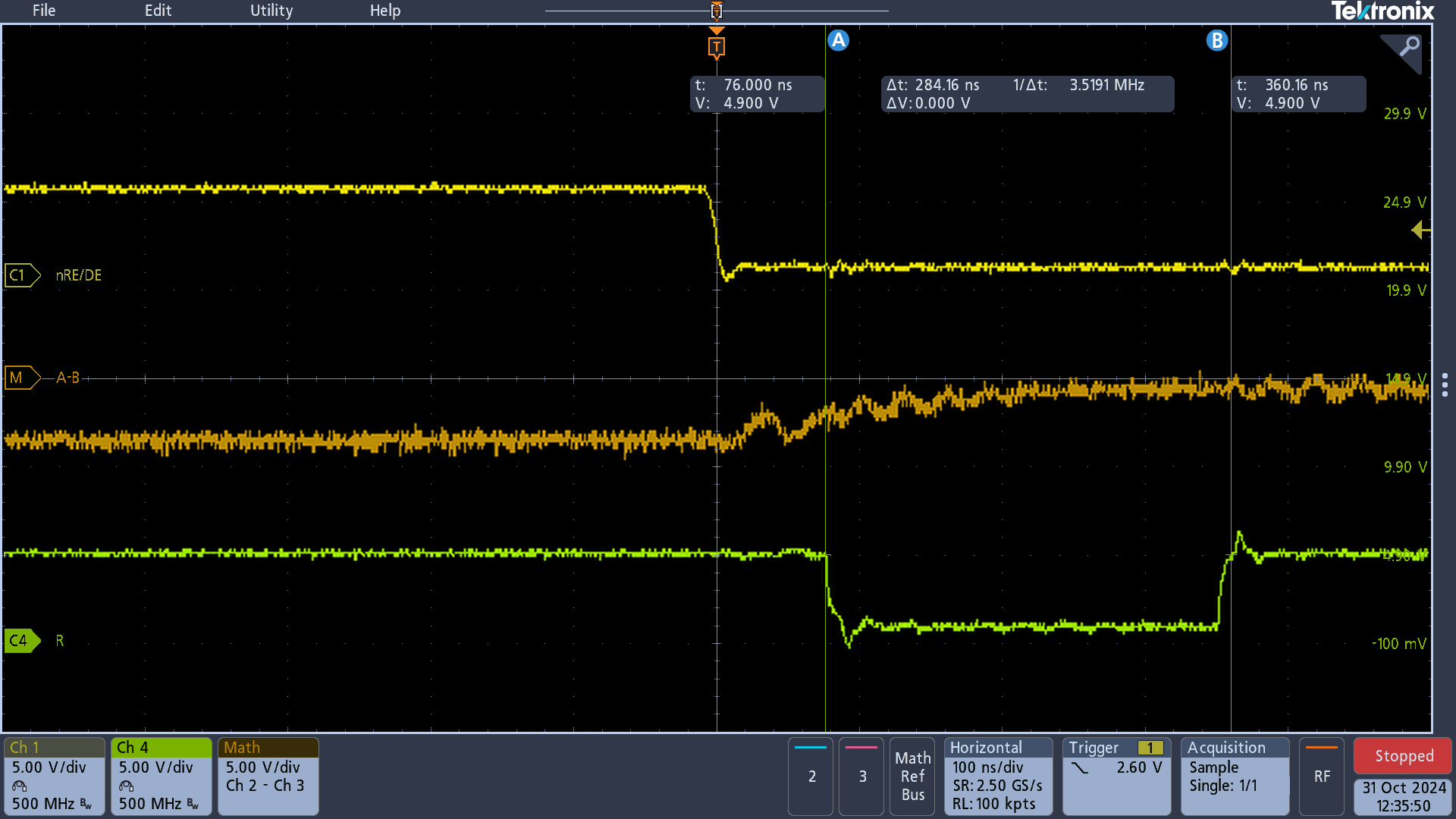

對于 1000pF 的差分電容，壓降持續 284ns，如圖 8-4 所示。同樣，可以看到 A-B 總線需要更多時間才能達到高電壓。因此，壓降周期會更長。

圖 8-4 THVD1400 1000pF 差分電容

表 8-1 展示了當總線上的電容增加時，壓降時間會增加。
