ZHCAET6 December 2024 THVD1400 , THVD2410
9 THVD2410 電容結果
THVD2410 具有與 THVD1400 相同的設置，展示了在每個電容測試中觸發空閑失效防護。當從發送模式切換到接收模式時，THVD2410 進入空閑失效防護狀態 10μs。圖 9-1 和圖 9-2 展示了在 50pF 和 1000pF 條件下具有相同的失效防護時間。這些結果在單端和差分電容中是一致的。

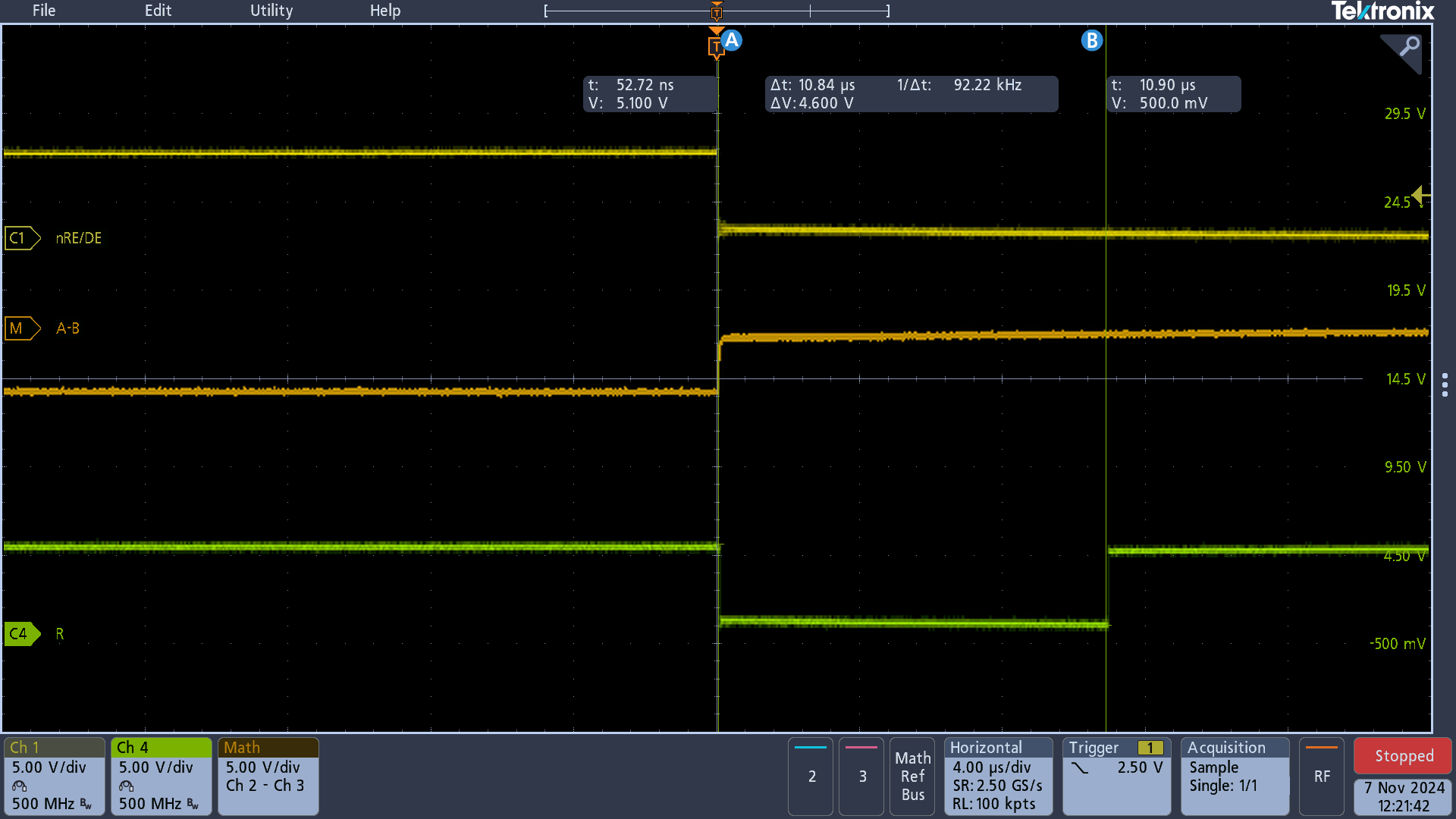

圖 9-1 THVD2410 50pF 單端電容
圖 9-2 THVD2410 1000pF 單端電容由于總線差分電壓進入 VTH_FSH 范圍的時間足夠長，因此 THVD2410 進入空閑失效防護模式。
表 9-1 THVD2410 失效防護結果
| 電容 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| 50pF | 100pF | 220pF | 330pF | 470pF | 570pF | 760pF | 860pF | 1000pF | |
| 單端干擾時間 (μs) | 10.56 | 10.67 | 10.63 | 10.69 | 10.65 | 10.71 | 10.63 | 10.65 | 10.69 |
| 單端壓降 (V) | 0.60 | 0.69 | 0.65 | 0.64 | 0.73 | 0.65 | 0.48 | 0.61 | 0.64 |
| 差分干擾時間 (μs) | 10.67 | 10.76 | 10.71 | 10.65 | 10.67 | 10.71 | 10.67 | 10.68 | 10.77 |
| 差分壓降 (V) | 0.56 | 0.73 | 0.72 | 0.63 | 0.68 | 0.56 | 0.69 | 0.77 | 0.65 |
