ZHCAF09E July 1994 – July 2021
5 上拉或下拉電阻器
當禁用總線的時間超過最大允許時間時，應采用其他方法來防止元件損壞或過熱。應分別使用一個上拉或下拉電阻連接到 VCC 或 GND，以使總線保持在所定義的狀態。電阻器的大小起著重要作用，如果未正確選擇電阻，可能會出現問題。一般情況下，建議使用 1kΩ 至 10kΩ 的電阻器。選擇上拉或下拉電阻器時，不得違反最大輸入轉換時間（見 表 1-1）。否則，元件可能會振蕩，或者器件的可靠性可能會受到影響。

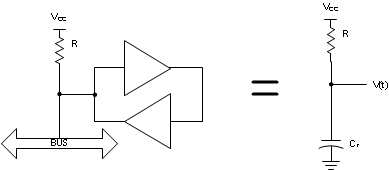

圖 5-1 具有已定義電平的非活動總線模式假設低電平有效總線進入高阻抗?fàn)顟B(tài)，如 圖 5-1 中所示。CT 表示器件加上總線線路電容，R 表示 VCC 的上拉電阻。所需的電阻器值可按 方程式 2 所示進行計算。
方程式 2.
其中
- V (t) = 2V，時間 t 時的最小電壓
- VI = 0.5V，初始電壓
- VCC = 5V
- CT = 總電容
- R = 上拉電阻器
- t = 數據表中指定的最大輸入上升時間（見 表 1-1）。
求解 R，公式變?yōu)椋?/p>
方程式 3.
對于一條總線上有多個收發器：
方程式 4.
其中
- C = 單個元件和布線電容
- N = 連接到總線的元件數量
假設有兩個元件連接到總線，每個元件的電容 C = 15pF，需要 10ns/V 的最大上升時間，輸入 (2V) 的總上升時間為 t = 15ns，則電阻器最大值可通過 方程式 5 計算得出：
方程式 5.
對于交流供電的系統，建議使用這種上拉電阻器方法；但是，不建議用于對功耗敏感的電池供電設備。而是應使用下一節中討論的總線保持功能。使用上拉電阻器的總體優勢在于，當總線懸空時，這些電阻器可確保所定義的電平，并有助于消除部分線路反射，因為電阻器也可以用作總線終端。
