5 實現小信號穩定性的輸出電容器大小
從圖 6 可以看出，環路增益通常表示為每十倍頻 –20dB 的斜率，達到并超過 fC，從而簡化了所需輸出電容的確定。根據公式 7，公式 9 給出了 DCM 中環路增益的簡化表達式：
其中 RC 和 CC 分別表示補償電阻和電容。
公式 9 根據單位增益下的目標穿越頻率進一步簡化，得到 COUT 的表達式（公式 10）：

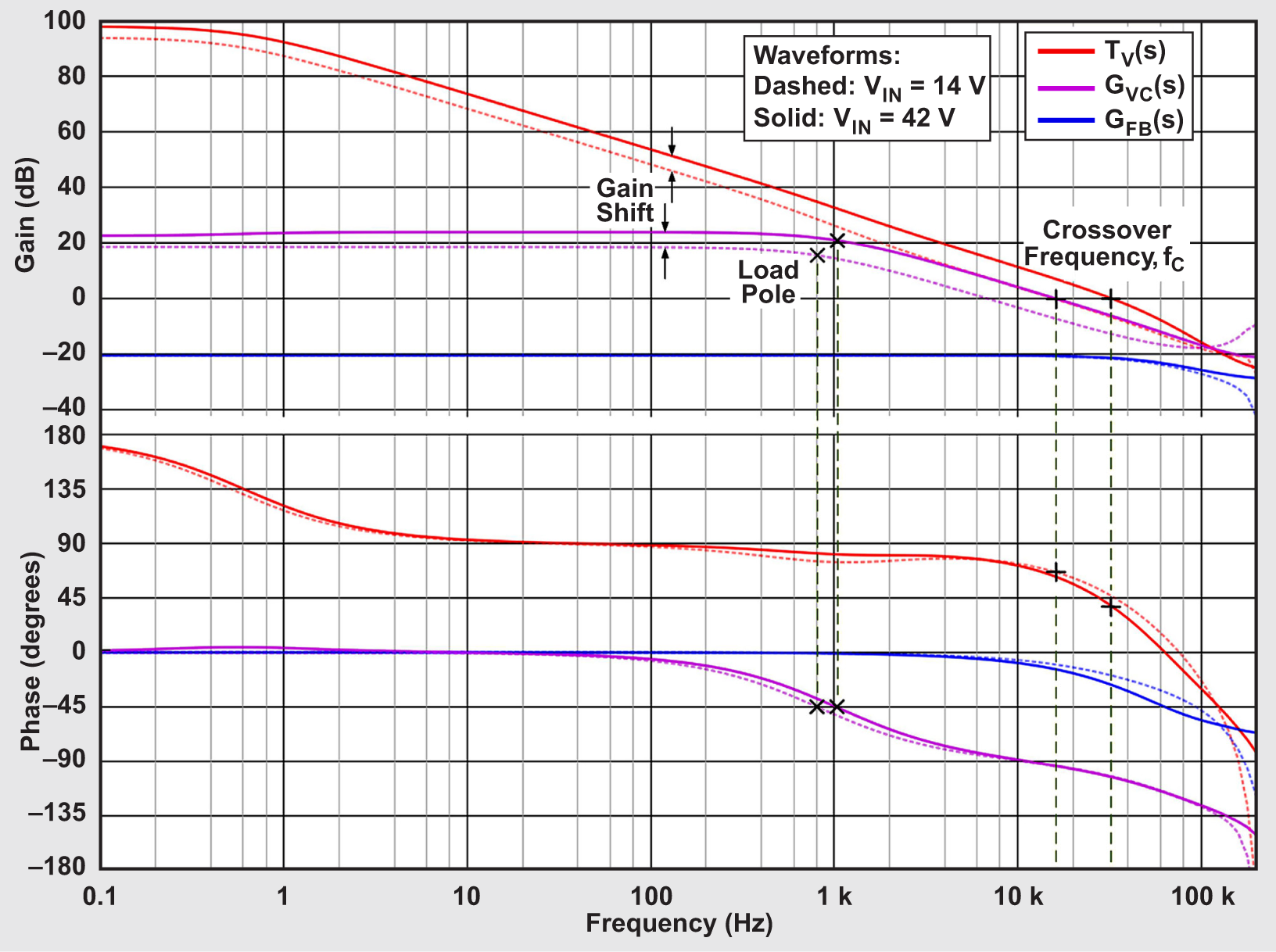

圖 6 輸入電壓為 14V（虛線，BCM）和 42V（實線，DCM）時的仿真波特圖使用圖 1 所示 LM25184 電路的參數，公式 11 給出了 35kHz（開關頻率的 10%）目標穿越頻率對應的輸出電容：
考慮到在高 fC 下可能存在 PSR 采樣保持和電流模式控制高頻極點（盡管被 RHPZ 增益抵消）的衰減作用，電容結果會略有高估。結果也符合總體令人滿意的負載瞬態響應。
