ZHCT332B december 2020 – december 2020 LM25180 , LM25183 , LM25184 , LM5180 , LM5181
根據圖 3 中的波形,公式 3 表示輸出電容器在 BCM 中的峰峰值紋波電壓 ?VOUT:
公式 4 根據圖 1 中的電路值,給出了 12V 輸出時 1% 紋波所需的電容:
公式 5 定義了在最大占空比(對應于最小輸入電壓)時的最壞情況:
公式 6 給出了輸出電容器 RMS 電流:

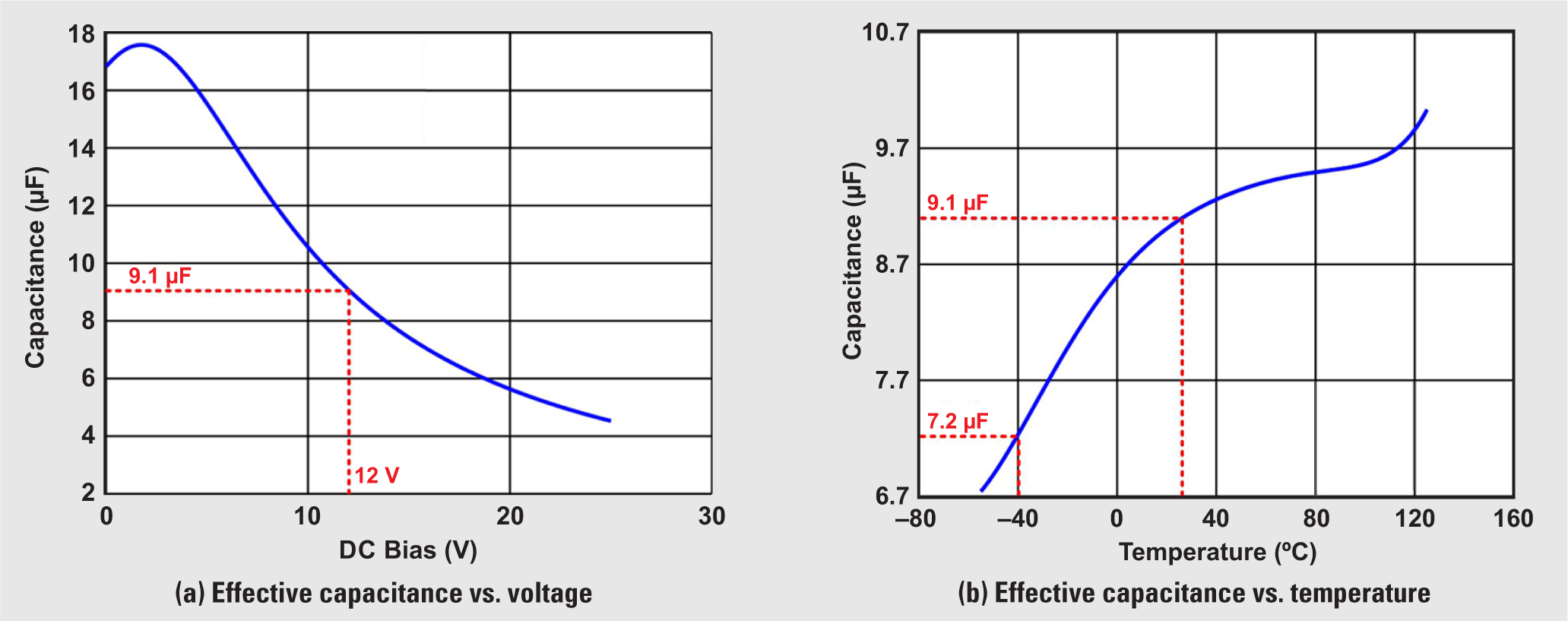

圖 4 顯示了 Murata 的 22μF、25V 多層陶瓷電容器 (MLCC) 的有效電容與電壓和溫度間的關系。[5] 即使銘牌上電容為 22μF,但當施加 12V 直流偏置電壓時,在 25°C 和 –40°C 下的有效值分別為 9.1μF 和 7.2μF。因此,要滿足紋波電壓規格,需要并聯三個這樣的電容器。在目標頻率范圍內,每個 MLCC 的等效串聯電阻 (ESR) 約為 3m?,對輸出紋波的影響可忽略不計。
圖 5 顯示了在輸入電壓為 14V (BCM) 和 42V (DCM) 且有效輸出電容為 22μF 情況下的仿真的初級原邊和次級副邊電流、初級原邊開關電壓和輸出電容器紋波電壓。為簡單起見,變壓器寄生漏電感的振蕩效應不考慮在內。
圖 5 中的 × 符號標記輸出電壓波形上的 PSR 采樣時間點。采樣是發生在12V 輸出電壓接近紋波波形峰值的瞬間,但在給定的總紋波幅值下,直流輸出電壓略低。
