ZHCT359 February 2022 AMC22C12-Q1 , AMC23C10 , AMC23C11 , AMC23C12 , AMC23C12-Q1 , AMC23C14

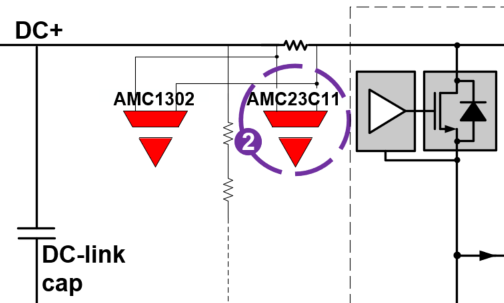

如圖 8 的位置 2 所示,AMC23C11 非常適合 DC+ 過流檢測。
圖 9 顯示了一個過流事件輸出波形。與 AMC23C12 一樣,AMC23C11 具有開漏輸出 OUT,當(dāng)輸入電壓超過基準引腳上電壓的預(yù)定義閾值時,它會主動拉至低電平。AMC23C11 還支持具有 LATCH 輸入引腳的鎖存模式,該引腳僅在鎖存器清除后才清除輸出。如果需要同時進行過流和短路檢測,可以使用 AMC23C14 分別設(shè)置過流和短路檢測的兩個閾值電平。
