ZHCT359 February 2022 AMC22C12-Q1 , AMC23C10 , AMC23C11 , AMC23C12 , AMC23C12-Q1 , AMC23C14
9 用例 5：IGBT 模塊過熱檢測
如圖 12 所示，負溫度系數熱敏電阻 (NTC) 通常放置在 IGBT 模塊內部，用于檢測長期過載情況。這些 NTC 端子路由至主電源板，其中 AMC23C14 可用于過熱檢測。

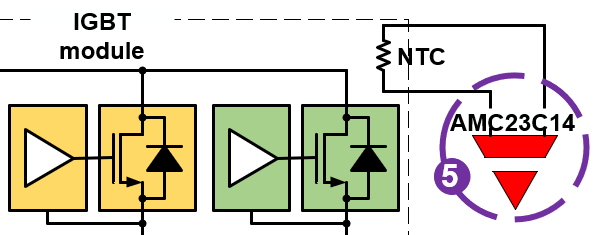

圖 12 IGBT 模塊過熱檢測。圖 13 顯示了過熱事件的輸出波形，在該波形中，當輸入電壓超過內部 300mV 基準定義的閾值時，OUT2 會拉至高電平。AMC23C14 的基準引腳連接到可以偏置 NTC 的 100μA 電流源。
圖 13 AMC23C14 輸出波形。隨著提高系統(tǒng)可靠性和采用更快的開關器件的需求激增，AMC23C14 系列低延遲增強型隔離式比較器解決了電機驅動器中準確和快速檢測的關鍵需求
