5 用例 1：雙向同相過流檢測

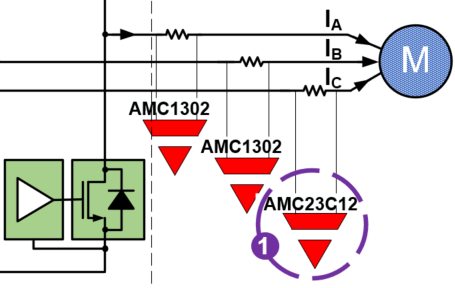

圖 6 展示了 AMC23C12 如何用于雙向同相過流檢測。

在完全可正常工作的三相交流電機驅動系統中，流向交流電機的三相電流之和應為零，無論制動或運行條件如何（即 IA + IB + IC = 0）。

根據測得的兩相電流計算中低端電機驅動器的第三相電流有助于降低成本。我建議監測第三相的電流以檢測任何可能發生的電氣故障事件。雖然您可以將電流傳感器放置在帶有隔離放大器或隔離調制器的第三相上，但您也可以使用增強型隔離窗口比較器 AMC23C12 來實現簡單性、成本效益和滿足需要的解決方案尺寸。AMC23C12 通過集成窗口比較器提供雙向過流檢測。

如圖 6 的位置 1 所示，分流電阻器會產生一個電壓降，而 AMC23C12 增強型窗口比較器可感測該電壓降。AMC23C12 具有開漏輸出 OUT，當輸入電壓超過基準引腳上電壓的預定義閾值時，它會主動拉至低電平以進行過流檢測。圖 7 顯示了一個過流事件輸出波形。

對于過流和短路檢測，您可以使用 AMC23C14 雙窗口比較器。
