ZHCU044C October 2012 – September 2021 SN65176B , SN65HVD05 , SN65HVD06 , SN65HVD07 , SN65HVD08 , SN65HVD10 , SN65HVD11 , SN65HVD1176 , SN65HVD12 , SN65HVD1780 , SN65HVD1781 , SN65HVD1782 , SN65HVD1785 , SN65HVD1786 , SN65HVD1787 , SN65HVD1794 , SN65HVD20 , SN65HVD21 , SN65HVD22 , SN65HVD23 , SN65HVD24 , SN65HVD3082E , SN65HVD3085E , SN65HVD3088E , SN65HVD485E , SN65HVD72 , SN65HVD75 , SN65HVD78 , SN65HVD82 , SN65LBC176 , SN65LBC176A , SN65LBC182 , THVD1419 , THVD1429

2 概述

采用 8 引腳 SOIC 封裝的 TI RS-485 半雙工器件在小型封裝中具有穩健耐用的驅動器和接收器，適用于嚴苛的工業應用。這些總線引腳可耐受 ESD 事件，具有對于人體放電模式和 IEC 接觸放電規范的高級別保護。這類器件都組裝有一個差分驅動器和一個差分接收器，這兩個器件由一個單電源供電運行。驅動器差分輸出和接收器差分輸入在內部連接，構成一個適用于半雙工（兩線制總線）通信的總線端口。這些器件具備寬共模電壓范圍，因此適用于長線纜上的多點應用。TI 的 RS-485 器件適用于工業應用。

注：

此 EVM 沒有焊接到電路板上的收發器。用戶可以訂購任何 TI 半雙工 8 引腳 SOIC RS-485 收發器并將其焊接在電路板上進行評估。EVM 工具文件夾內包含到與這個 EVM 一同運行的連接。有關更多信息，請參閱 http://apartmentvenezia.com/tool/cn/rs485-hf-dplx-evm。

使用具有總線極性校正功能的 SN65HVD888

此 EVM 可支持具有總線極性校正功能的 SN65HVD888 半雙工 RS-485 收發器（請參閱圖 2-1）。SN65HVD888 收發器可校正由跨線故障引起的總線信號極性錯誤。為了檢測總線極性，必須滿足以下三個條件：

必須實施失效防護偏置網絡（在控制器節點處），以設置邏輯基準并定義總線的信號極性，
目標節點必須啟用其接收器并禁用其驅動器（RE = DE = 低電平），
總線必須在失效防護時間 (t_FS-max) 內閑置。

失效防護時間過后，極性校正完成并同時應用于接收和發送通道?？偩€極性的狀態被鎖存在收發器中，并為后續的數據傳輸而保持。

注意：持續時間超過 t_FS-min 的連續 0 或 1 的數據流可能會意外觸發錯誤的極性校正，因此必須避免。

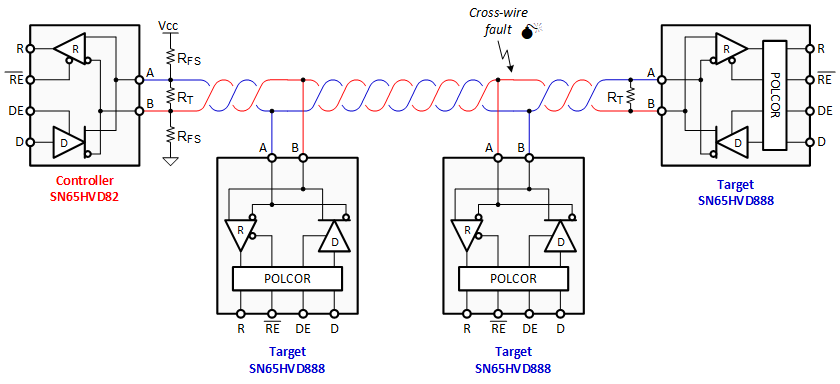

圖 2-1 典型應用圖
