3 EVM 設置和預防措施

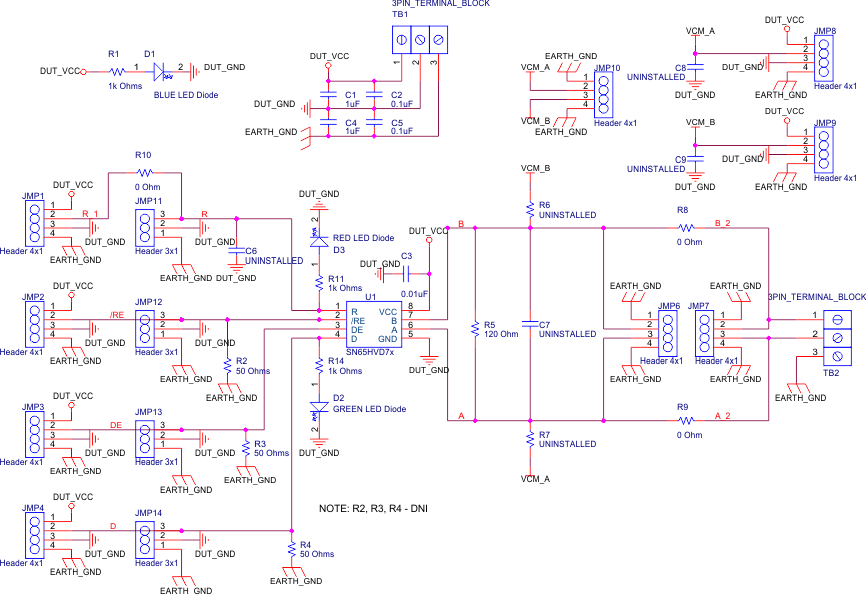

圖 3-1顯示了 EVM 的電路原理圖。EVM 電路板有標記為 JMP1 至 JMP14（JMP5 被省略）的排針和兩個標記為 TB1 和 TB2 的 3 引腳接線盒。這些排針支持針對寬范圍系統配置的器件評估。

• 引腳 1（接地）是一個可在 GND 和 EARTH 之間施加一個外部電壓的第二接地引腳以仿真共模電壓條件。
• 引腳 2（GND）被連接到 PSU 的負輸出或接地端子。這個引腳代表受測器件和整個 EVM 的地電位。它也連接至電路板上的不同跳線。
• 由于其代表受測器件的正電源電壓并連接至電路板上的不同跳線，引腳 3（VCC）被連接至經穩壓電源供應器 (PSU) 的正輸出。

圖 3-1 RS-485 半雙工 EVM 電路原理圖

對于首次測量，請忽略共模仿真并通過一個 TB1 的引腳 1 和引腳 2 之間的滑線式電橋?qū)?EARTH 連接至 GND。

圖 3-2 將 DUT_GND 與 EARTH_GND 橋接

當 JMP2 至 JMP4 是仿真點時，或者可在其上施加針對 RS485 半雙工 EVM 的控制和數據信號的排針，JMP1 和 JMP11 至 JMP14 是探測點或者可在其上測量這些信號的排針。

請注意，50 電阻器，R2，R3 和 R4 具有n.a.（不可用）標志，表示這些組件未組裝。由于信號發生器具有一個典型值為 50Ω 的源阻抗，它們的輸出信號是所需信號電壓的兩倍，并認為板載 50Ω 電阻器將這個電壓下分至正確的信號電平。

然而，如果沒有這些電阻器，此電壓分壓器的操作將無法完成，而必須減少發生器的輸出電壓以與 RS-485 器件的 V_CC要求相匹配。

圖 3-3 針對具有 JMP4 和 JMP14 激勵和探測點的示例

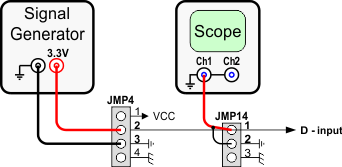

圖 3-3中給出了一個將一個數據信號輸入至收發器的驅動器部分的示例。調節發生器的信號輸出以匹配器件 V_CC電源要求。發生器的接地端子與引腳 3 相連，而信號輸出端子與 JMP4 的引腳 2 相連。使用一個示波器來測量數據信號，此示波器的信號輸入被連接至信號 1，而其接地線被連接至 JMP14 的引腳 2。

通過它們相應的排針 JMP2 和 JMP12 以及 JMP3 和 JMP13，在 DE 和RE輸入上采用同樣的設置。然而，JMP1 一定不能接收一個激勵信號。與 JMP11 相類似，它代表半雙工 RS-485 器件的接收器輸出，R。

EVM 可以直接連接到微控制器 I/O，而不是使用信號發生器。未組裝的 50Ω 電阻器就無關緊要了。然而，為了正常運行，必須確保高電平輸入電壓 V_IH≥2V，而低電平輸入電壓 V_IL≤0.8V。
