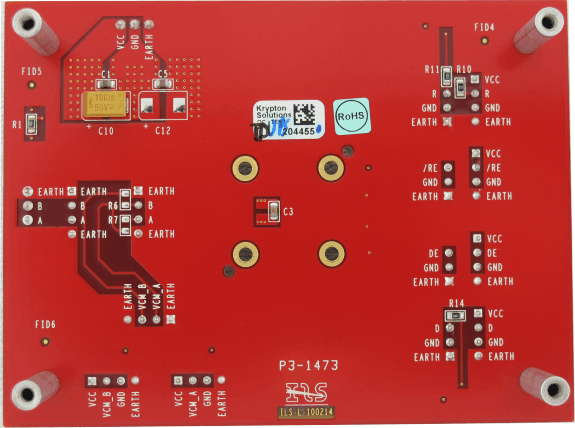

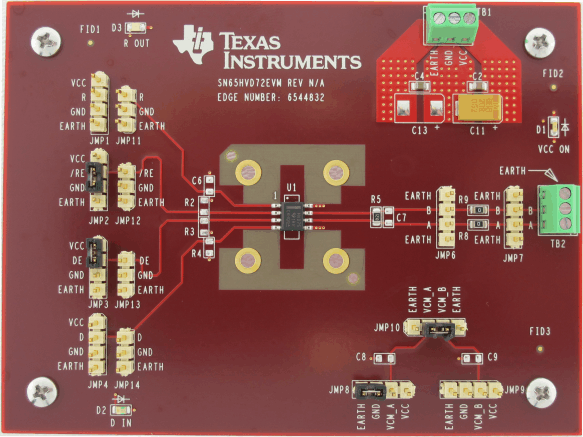

下面測量示例中的每一個顯示了等效電路圖和相應的 EVM 設置。只顯示了與測量相關的排針和接線盒，它們所顯示的位置并不一定是它們?cè)?EVM 上的精確位置。

1. 標準收發器配置

   正常收發器運行需要激活驅動器和接收器部分。因此，接收器使能引腳 (RE) 必須處于邏輯低電位，而驅動器使能引腳 (DE) 必須在邏輯高電位。

   進入 D 輸入端子的發送數據作為總線線路 A 和 B 上的差分輸出電壓(V_OD = V_A- V_B) 出現。通過激活的接收器，有可能感測到傳送方向內的數據流量。

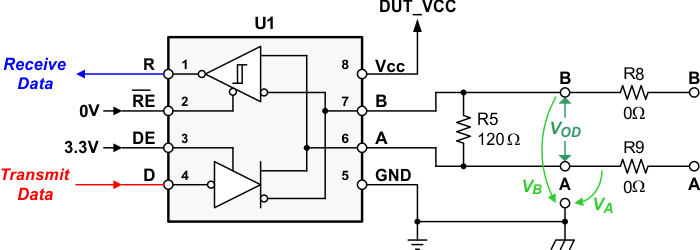

   圖 4-1 針對正常運行的收發器配置

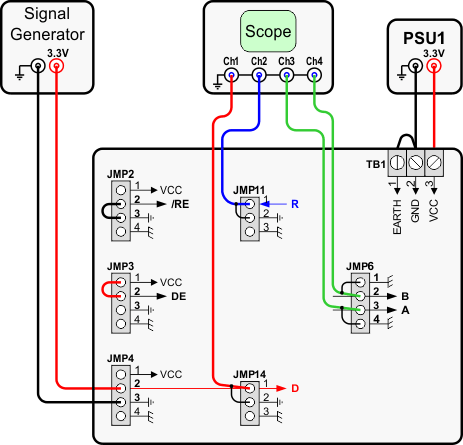

   圖 4-2中顯示了相應的 EVM 設置。EARTH 和 GND 通過接線盒，TB1，上的引腳 1 至引腳 2 之間的滑線式電橋接收同樣的基準電勢，PSU 接地，而引腳 3 (VCC)，在本示例中被連接到電源供電器 (PSU) 的 3.3V 輸出上。

   圖 4-2 針對正常收發器運行的 RS-485 半雙工 EVM

   針對RE的低電勢由 JMP2 上引腳 2 至引腳 3 之間的滑線式電橋提供，而針對 DE 的高電勢由 JMP3 上引腳 2 至引腳 1 之間的滑線式電橋提供。來自信號發生器上數據從 JMP4 的引腳 2 和引腳 3 進入電路板。此數據通過連接至 JMP4 引腳 1 和引腳 2 的通道 1 測量。通道 2 測量 JMP11 上的接收數據，而通道 3 和 4 測量 JMP6 上的總線電壓，V_A和 V_B。

2. 最大負載下的運行

   EIA-485 (RS-485) 指定了三個最大負載參數：一個 60Ω 的最大差分負載、一個針對每條總線線路的 375Ω 的最大共模負載和一個介于 -7V 至 +12V 之間的接收器共模電壓范圍。圖 4-3通過 R5，R8，R9 和 V_CM來顯示這些要求。請注意，在最大負載條件下，此收發器必須能夠拉動且灌入高達 55mA 的電流。本測試的目的是為了顯示 V_OD在最大負載情況下，在整個共模電壓范圍內的穩健耐用性。

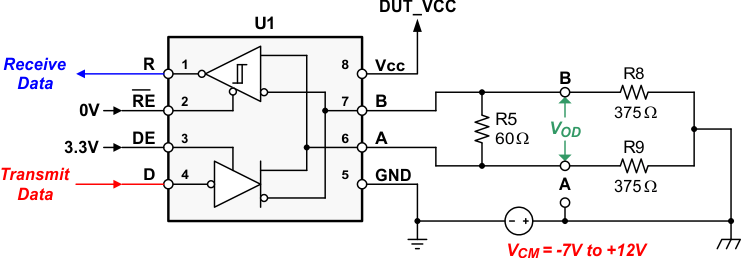

   圖 4-3 針對最大負載的配置

   雖然信號發生器和示波器的線纜連接與之前的示例一樣，但是需要執行以下電路板更改以反映最大負載條件：

   • 將 R5（缺省值 120Ω）替換為 60Ω
   • 將 R8 和 R9（缺省值 0Ω）替換為 375Ω
   • 將 JMP7 的引腳 2 和引腳 3 分別接至引腳 1 和引腳 4
   • 用一個第二電源供電器 (PSU2) 來替換之前 TB1 上的滑線式電橋并將 PSU1 和 PSU2 的接地端子與一個滑線式電橋相連，如圖 4-4中所示。

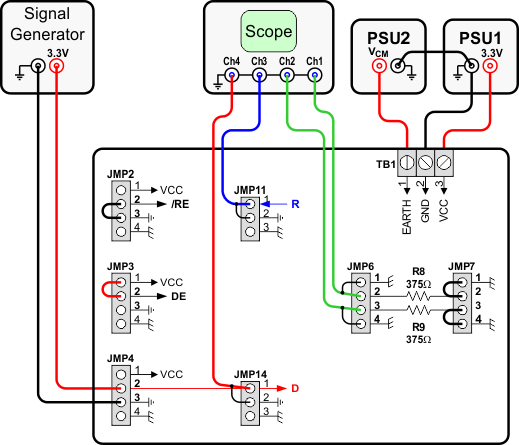

   圖 4-4 針對最大負載的 RS-485 半雙工 EVM 設置

   請注意圖 4-4只顯示了 PSU2 針對正共模電壓的配線。對于負 V_CM，將 PSU2 的接地端子與 TB1 的引腳 1 (EARTH) 相連，將 V_CM- PSU2 的輸出與 PSU1 的接地端子相連。

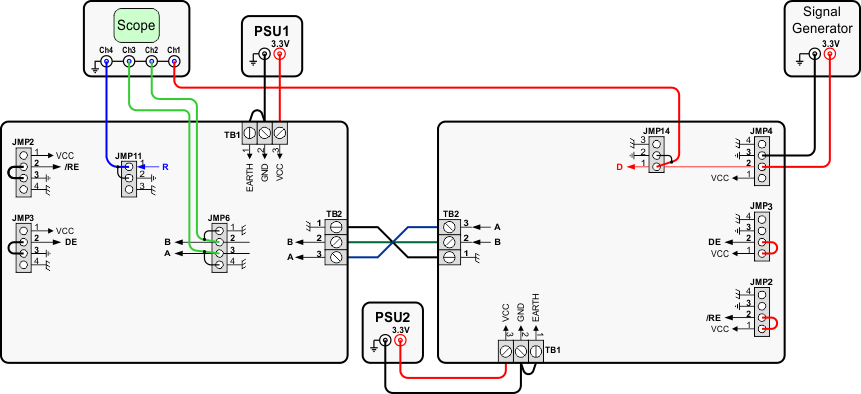

   圖 4-5 RS-485 半雙工 EVM 配置：左側為接收器 EVM，右側為發送器 EVM

與器件參數有關的詳細信息，請參閱所選器件的數據表，網址為 www.ti.com
