ZHCUAO4 November 2022 ADS117L11 , ADS127L11 , ADS127L14 , ADS127L18
4.1.1 電路板接口

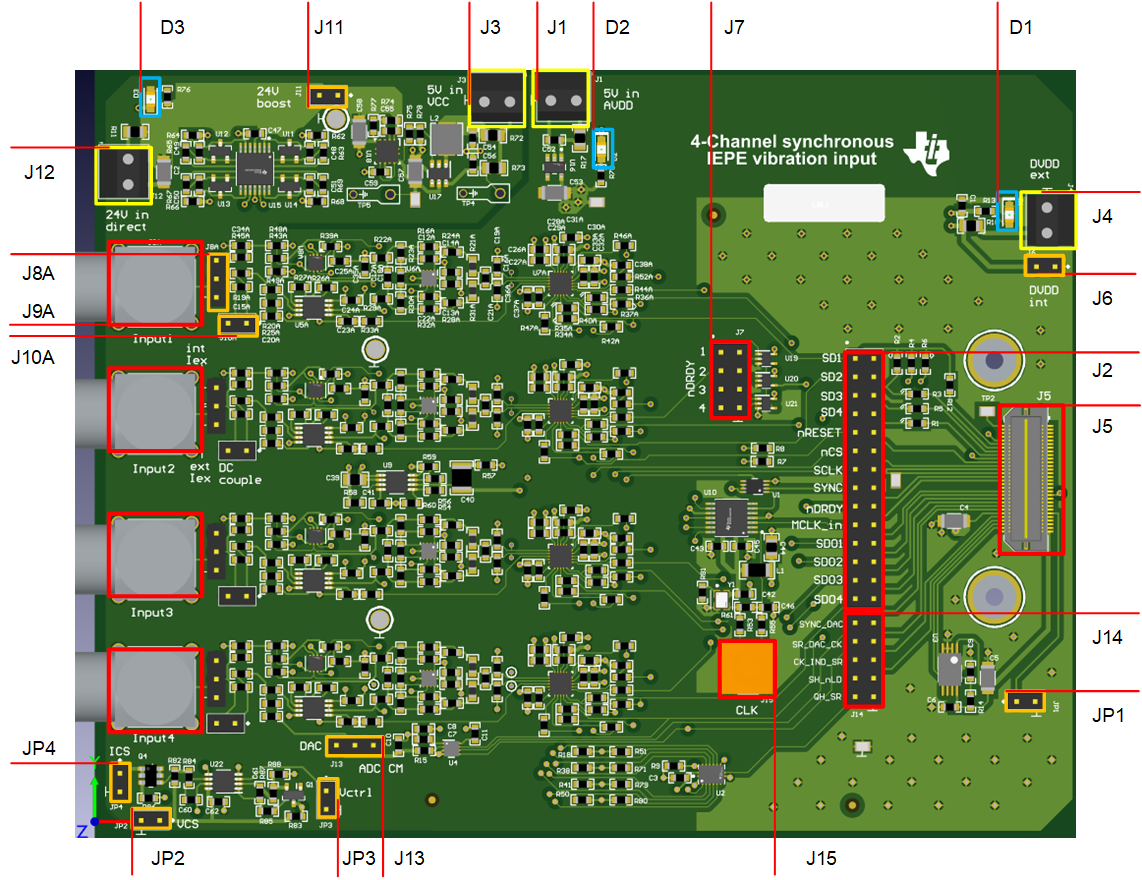

圖 4-2 顯示了用于連接設計 PCB 的各種連接器和跳線。
圖 4-2 PCB 接口表 4-1 電路板連接器和接頭
| 連接器 | 說明 |
|---|---|
| J9A…J9D | Ch1 至 Ch4 傳感器輸入（BNC 連接器，屏蔽層接地） |
| J8A…J8D | Ch1 至 Ch4 激勵電流源選擇器 頂部和中間短接（3、2），以使用板載電流源（確保它已通電） 中間和底部（2、1）連接到外部電流源，以使用外部電流源 保持開路狀態，以評估沒有激勵電流的通道（未連接傳感器） |
| J10A…J10D | Ch1 至 Ch4 耦合選擇 短路：直流耦合，用于直流耦合情況下的 Ch4，其他通道用于測試 開路：交流耦合，默認配置 |
| J5 | QHS 連接器連接到 PHI，最佳實踐是在連接前給電路板供電 |
| J2 | SPI 信號接頭，用于調試和探測，或連接到另一塊板（如果沒有 QHS） |
| J14 | DAC 和 SR 信號接頭，用于驅動（無 QHS）或監控輔助信號 |
| J7 | nRDY 信號接頭，用于檢查 ADC 之間的同步 |
| J15 | 用于 Clk 的 SMA 連接器，基于組裝，可用作時鐘輸入（移除了晶體）或用作時鐘輸出 |
| JP1 | 如果需要，用于 EEPROM 編程。不用于 PHI 板 |
| J12 | 激勵電流的外部電源，如果使用，請確保 J11 處于開路狀態，D3 表示電源處于運行狀態 |
| J11 | 短接以使用板載升壓電源提供激勵電流，確保 J12 處于開路狀態 |
| J3 | 板載增壓級的輸入電源，有效輸入范圍為 1.8V 至 5.5V，通常使用 5.2V |
| J1 | 板載 LDO 的輸入電源產生 5V 電壓，有效輸入范圍為 5.2V 至 6V，使用 5.2V |
| J4 | 外部數字電源，建議使用 2.5V。使用時，請確保 J6 處于開路狀態，并且連接的 MCU 或控制器與 2.5V 電壓兼容。 |
| J6 | 短接以使用 PHI 數字電源（確保 2.5V，并且 J4 處于開路狀態），如果要使用外部電源，則為開路狀態 |
| J13 | DAC 連接短接（1、2，右側）以使用 ADC CM (2.5V) 作為輸入衰減器，共模短接（2、3，左側）以將 DAC 用作衰減器的共模源，使用引腳 1 監控 ADC CM，引腳 3 用于監控，使用 DAC 輸出引腳 2 連接外部源 |
| JP3 | 可變電流源的控制連接，連接 J13 引腳 3 以使用 DAC |
| JP2 | 可變電流源的電源連接（注意接地標志） |
| JP4 | 可變電流源的輸出連接，連接到 J8x（1、2）以用作通道 ISOURCE |
