4.1.2.5.4 時鐘模式
此電路板支持 3 種時鐘模式，如圖 4-6 所示：
- 獨立模式：與其他電路板沒有時鐘線連接
- 時鐘輸出模式：板載時鐘連接到 SMA 連接器
- 外部時鐘輸入模式：沒有板載時鐘，外部時鐘連接到 SMA 連接器
表 4-2 詳細說明了時鐘部分中具有微小組裝變化的電路板配置。
表 4-2 電路板時鐘配置
| 無外部時鐘連接 | 時鐘輸出模式 | 外部時鐘輸入模式 |
|---|---|---|
| 移除了 J15 | 移除了 R53 | 移除了 Y1，移除了 R55 |

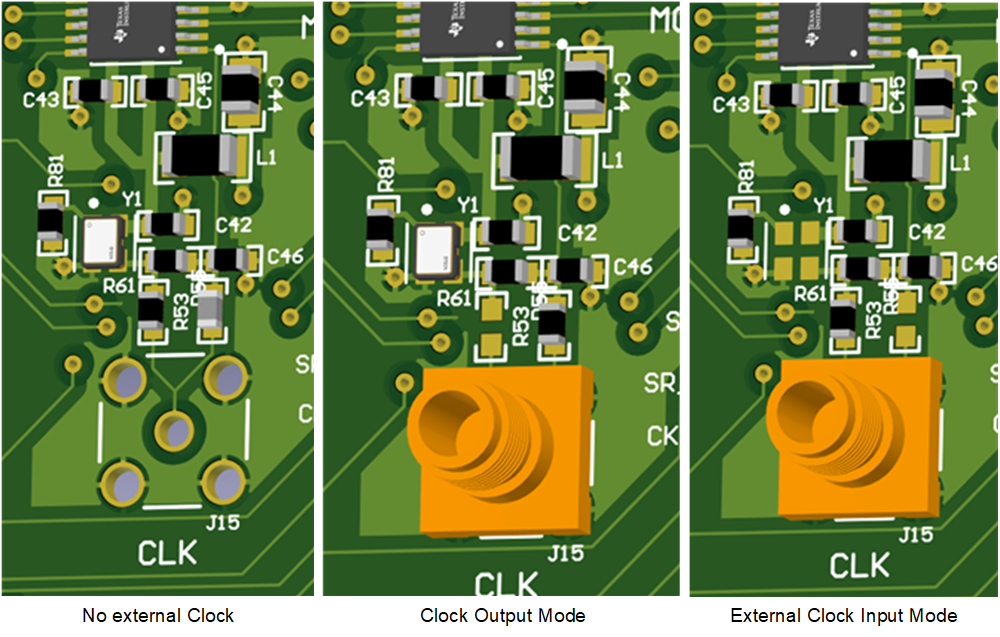

圖 4-6 時鐘組裝變化如果要同步兩塊電路板，請將第一塊電路板配置為時鐘輸出模式，并將第二塊電路板配置為外部時鐘輸入模式。使用一根短的同軸電纜連接兩塊電路板的 J15，并且這兩塊電路板均連接到同一個控制器。使用控制器來處理 nRDY 信號的差異。
