ZHCUAO4 November 2022 ADS117L11 , ADS127L11 , ADS127L14 , ADS127L18
4.4.1 本底噪聲和動態范圍
在進行本底噪聲和動態范圍測試時，并不為激勵電流電路和升壓級通電。
首先將 ADC 輸入多路復用器設置為偏移測試模式。

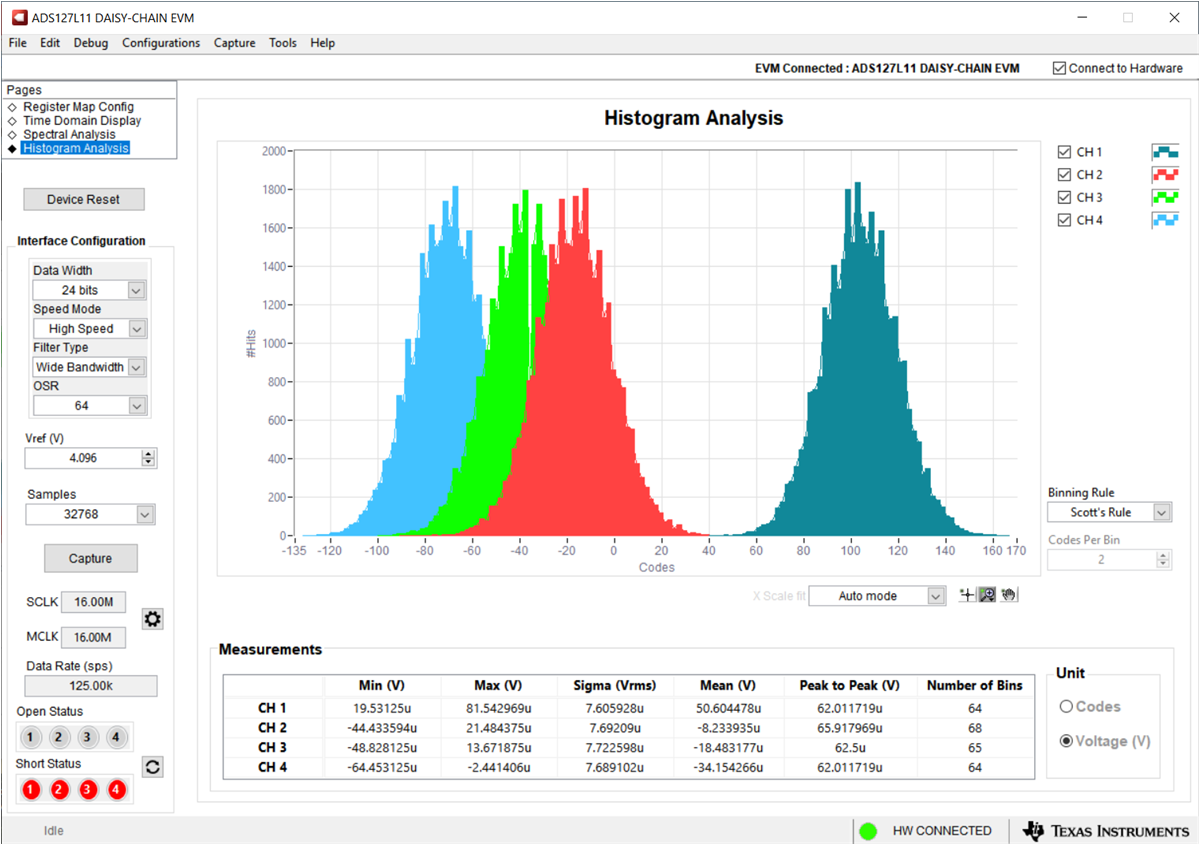

圖 4-9 ADC 輸入短路的直方圖（測試模式）ADC 固有電壓噪聲 σ 為 7.7μV，偏移量約為 50μV，與 ADS127L11 400kSPS、寬帶寬、24 位 Δ-Σ ADC 數據表中的值一致。
接下來，短接前端輸入（J8A，2-3 = 短接）。

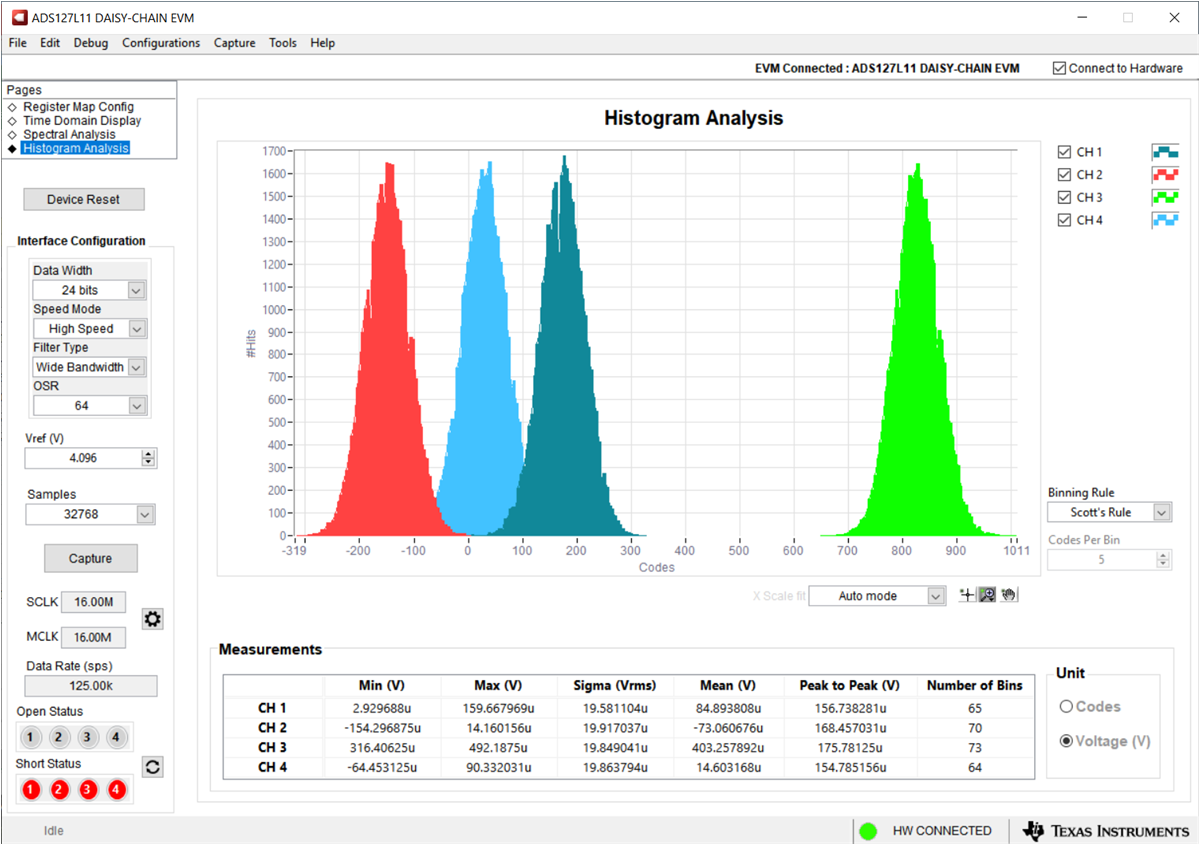

圖 4-10 前端輸入短路的直方圖完整的前端電壓噪聲約為 19.8μV，相當于 103dB 的動態范圍。圖 4-11 中的頻率圖顯示了一個無噪聲頻譜，最高音調為 94dBFS。

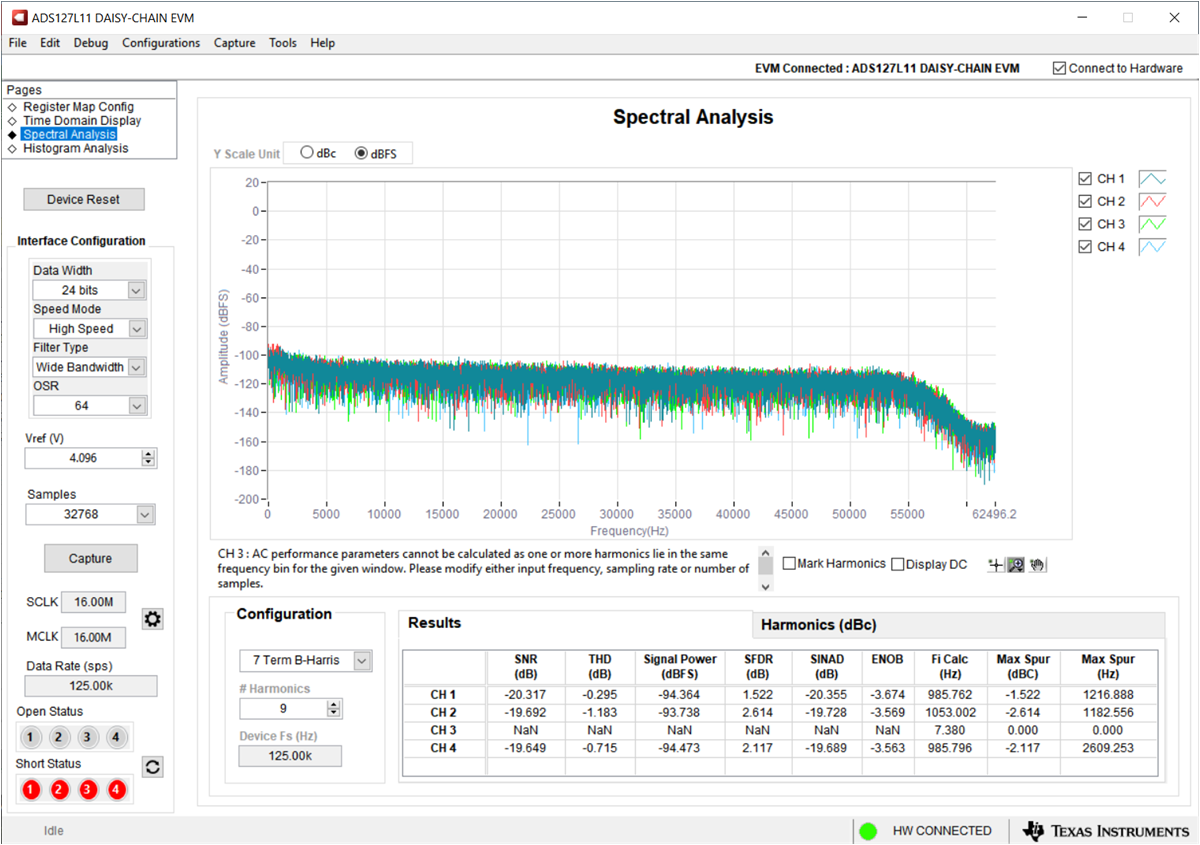

圖 4-11 前端輸入短路的頻域圖時域圖（請參閱圖 4-12）驗證了沒有可見的音調。通道的平均值遠低于 0.5mV，即整個通道的估計偏移量，包括 OPA2320（增益為 4）和 THS4551（增益為 2）的偏移量以及 ADS127L11 的偏移量。

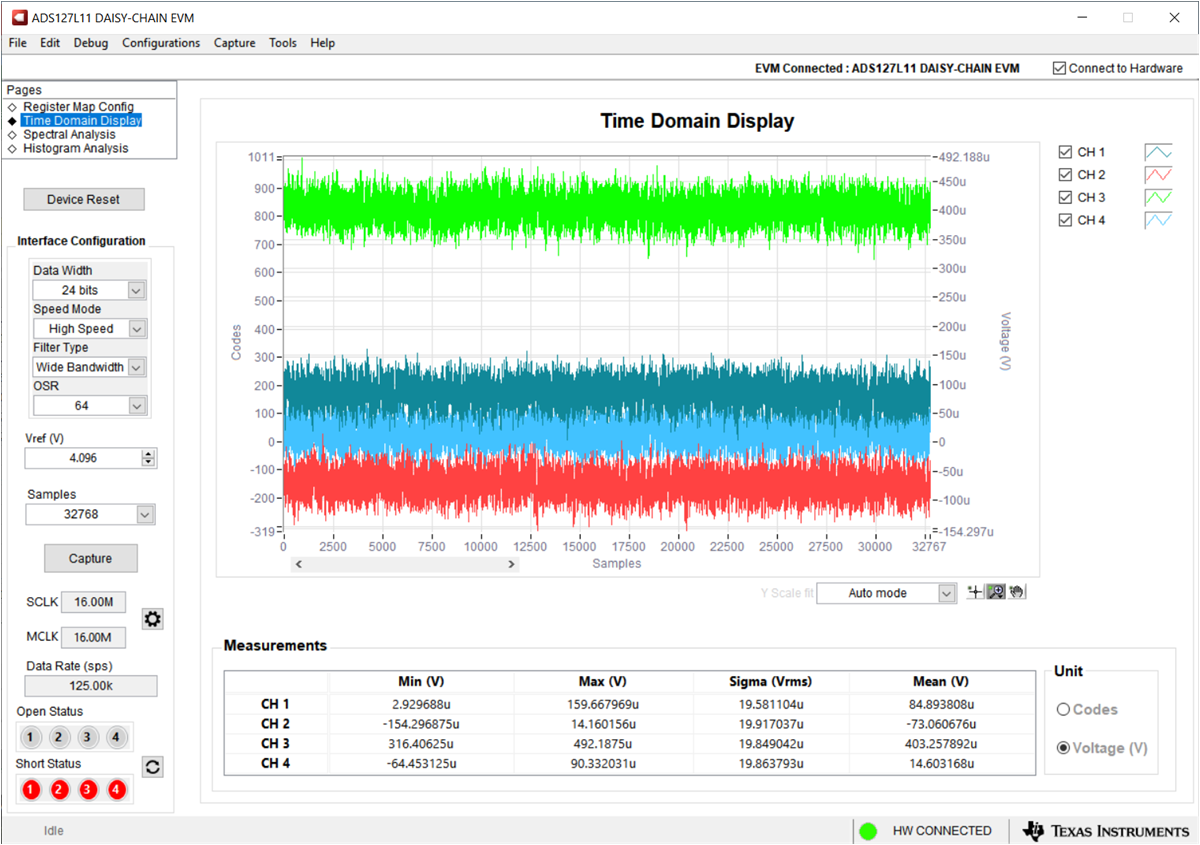

圖 4-12 前端輸入短路的時域圖
