ZHCUAX0 february 2023 ADS127L21
6.7 數字濾波器配置
通過 Digital Filter Configuration 頁面，您可以將定制數字濾波器加載到 ADS127L21 ADC 內的 FIR 和 IIR 可編程濾波器寄存器中。這些濾波器是在 MATLAB? 等獨立工具中設計的，可以查看相關系數并將其傳輸?shù)?ADS127L21 濾波器寄存器。有多個選項可啟用或禁用 ADS127L21 內的不同濾波級；有關詳細信息，請參閱 ADS127L21 數據表。如圖 6-8 所示，可以選擇 Filter Sequence、Filter Selection 和 Filter Type。也可以加載 FIR 和 IIR 系數文件，并查看這些值。

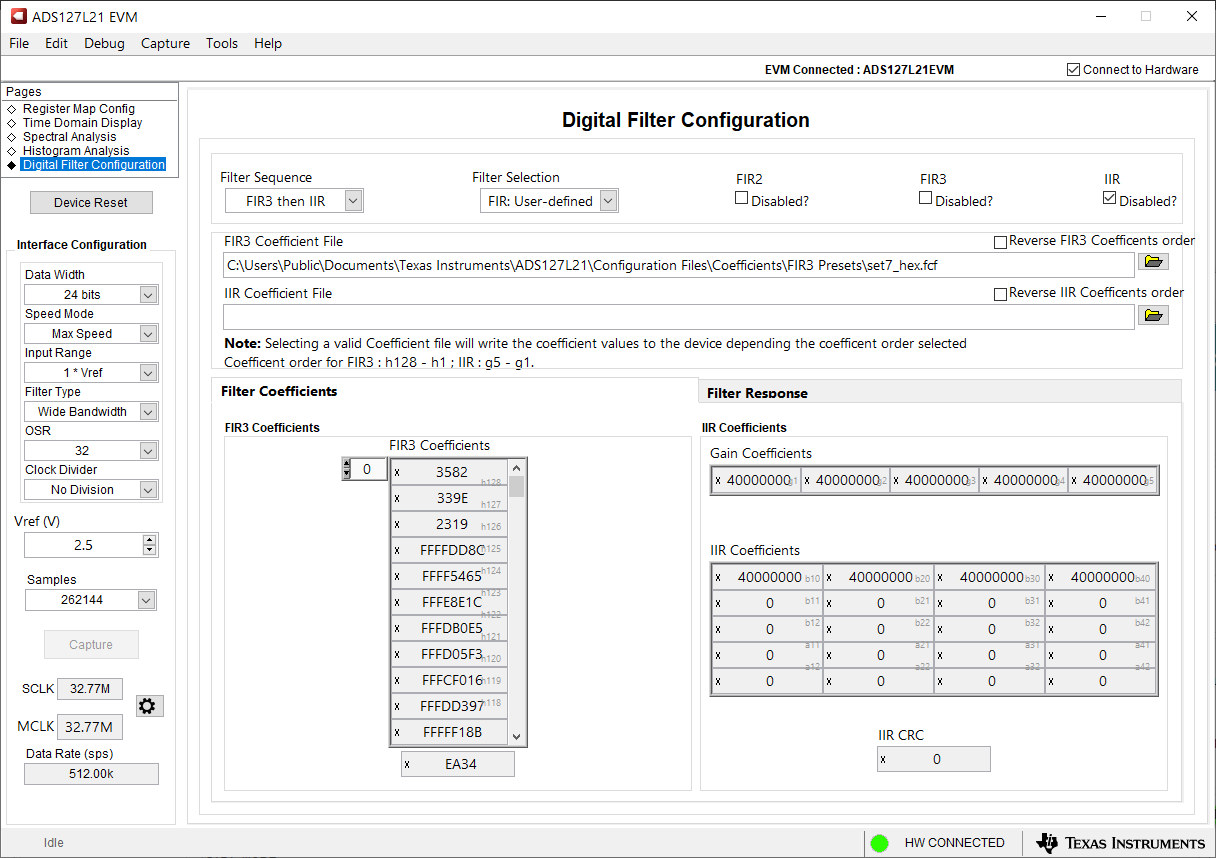

圖 6-8 數字濾波器配置
