6.6 直方圖顯示
噪聲會降低 ADC 分辨率，直方圖工具可用于估算有效分辨率，有效分辨率是 ADC 分辨率損失位數的指示器，分辨率損失是在測量直流信號時由連接到 ADC 的各種源產生的噪聲導致的。從來源（例如輸入驅動電路、基準驅動電路、ADC 電源和 ADC）耦合到 ADC 輸出的噪聲累積效應反映在 ADC 輸出代碼直方圖的標準偏差中，該直方圖是通過對應用于給定通道的直流輸入執行多次轉換而獲得的。如圖 6-7 所示，點擊 Capture 按鈕后將顯示與直流輸入相對應的直方圖。

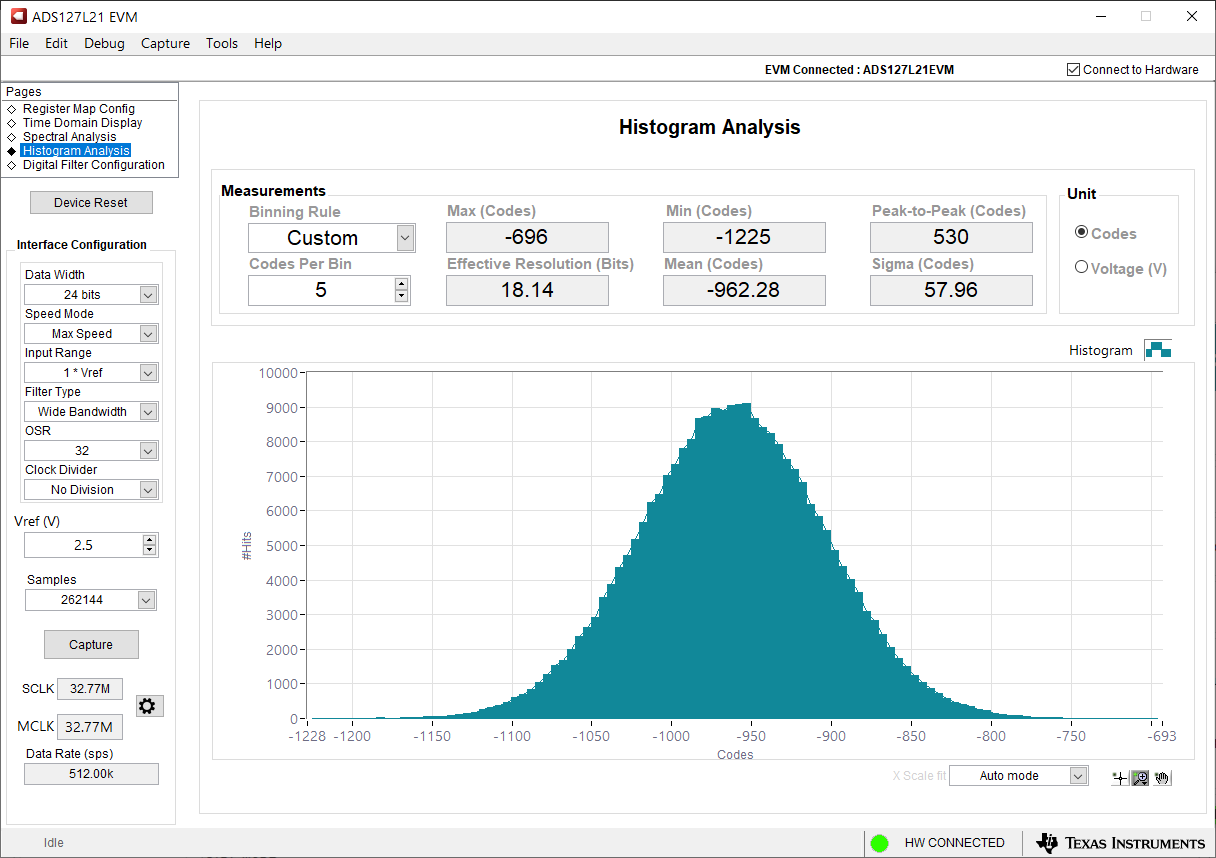

圖 6-7 直方圖顯示
