4.4 模擬調光

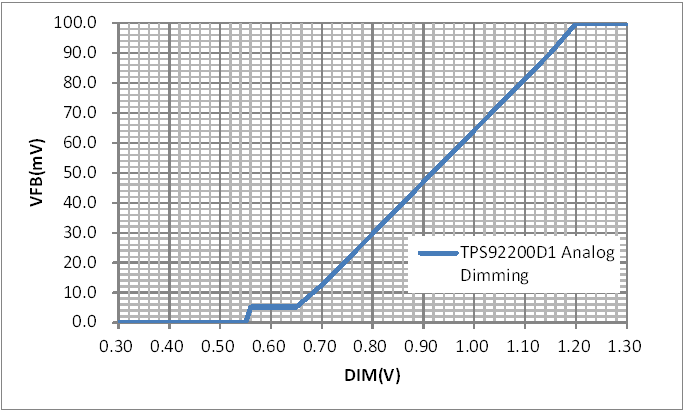

圖 4-6 顯示了模擬調光模式下輸出電流與滿量程輸出電流之比與 VDIM 電壓電平間的關系。VIN = 12V，使用 1 顆白光 LED 作為負載。LED 電流設置為 1.0A，VDIM=1.2V。

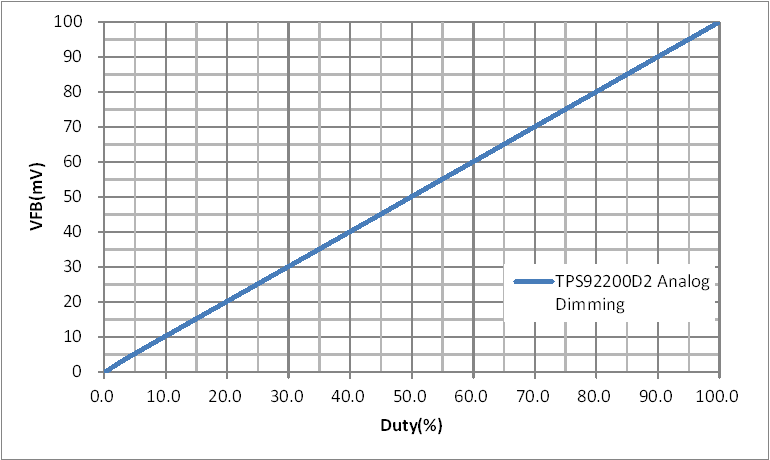

圖 4-6 模擬調光模式下的輸出電流比與 VDIM 間的關系 (TPS92200D1RXLR)圖 4-7 顯示了模擬調光模式下輸出電流與滿量程輸出電流之比與 PWM 占空比間的關系。VIN = 12V，串聯 2 顆白光 LED 作為負載。LED 電流設置為 1.0A，PWM 占空比為 100%。PWM 頻率為 50kHz。
圖 4-7 模擬調光模式下的輸出電流比與 PWM 占空比間的關系 (TPS92200D2RXLR)
