4.1 效率

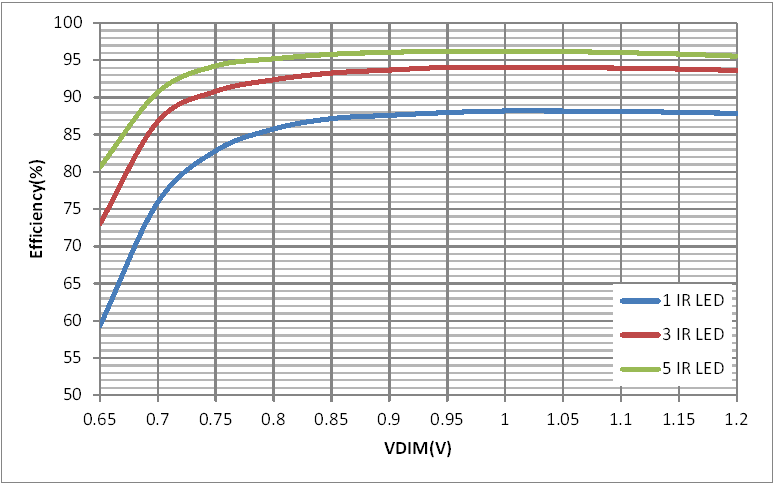

圖 4-1 顯示了模擬調光模式下的效率與 VDIM 間的關系。當 VDIM 為 1.2V 時，最大 LED 電流為 1.5A。VIN = 12V，使用紅外 (IR) LED 負載。紅外 LED 的典型正向電壓在 1.5A 時為 1.7V。串聯的 LED 數量分別為 1、3 和 5。

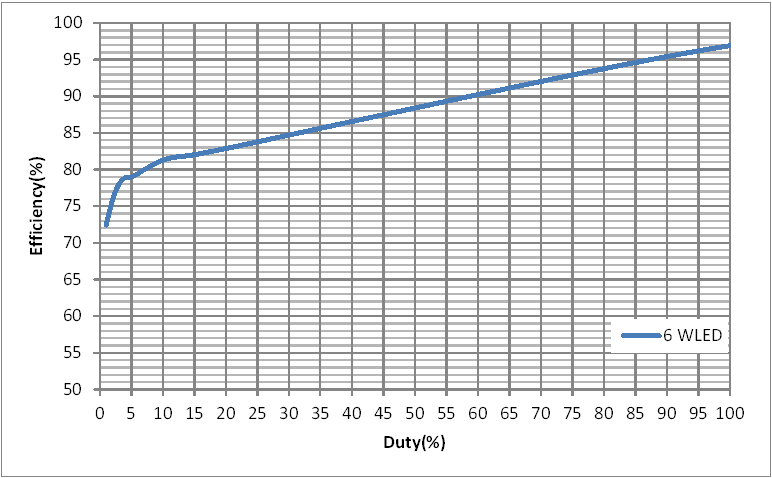

圖 4-1 模擬調光模式下的效率與 VDIM 間的關系 (TPS92200D1RXLR)，VDIM >= 1.2V，1.5A，VIN = 12V圖 4-2 顯示了 PWM 調光模式下的效率與 PWM 占空比間的關系。PWM 頻率為 500Hz，LED 電流設置為 1.0A。使用 6 顆白光 LED。白光 LED 的典型正向電壓在 1A 時為 3V。

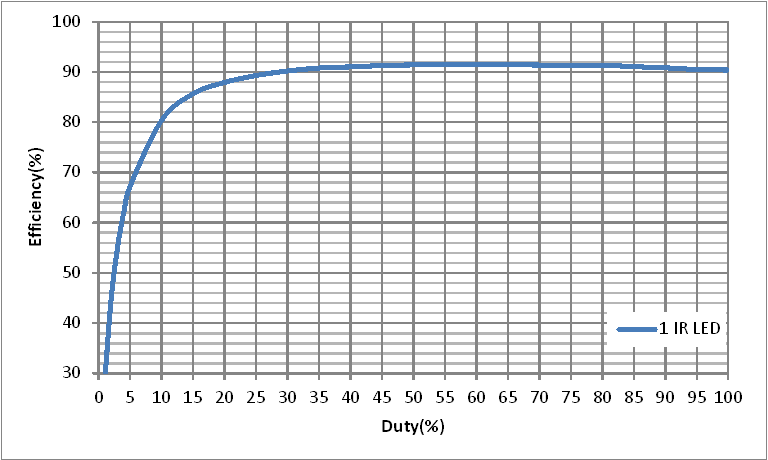

圖 4-2 PWM 調光模式下的效率與 PWM 占空比間的關系 (TPS92200D1RXLR)，100% 占空比，1.0A圖 4-3 顯示了模擬調光模式下的效率與 PWM 占空比間的關系。PWM 頻率為 50kHz，LED 電流設置為 1.0A。使用兩個紅外 LED。白光 LED 的典型正向電壓在 1A 時為 1.65V。
圖 4-3 模擬調光模式下的效率與 PWM 占空比間的關系 (TPS92200D2RXLR)
